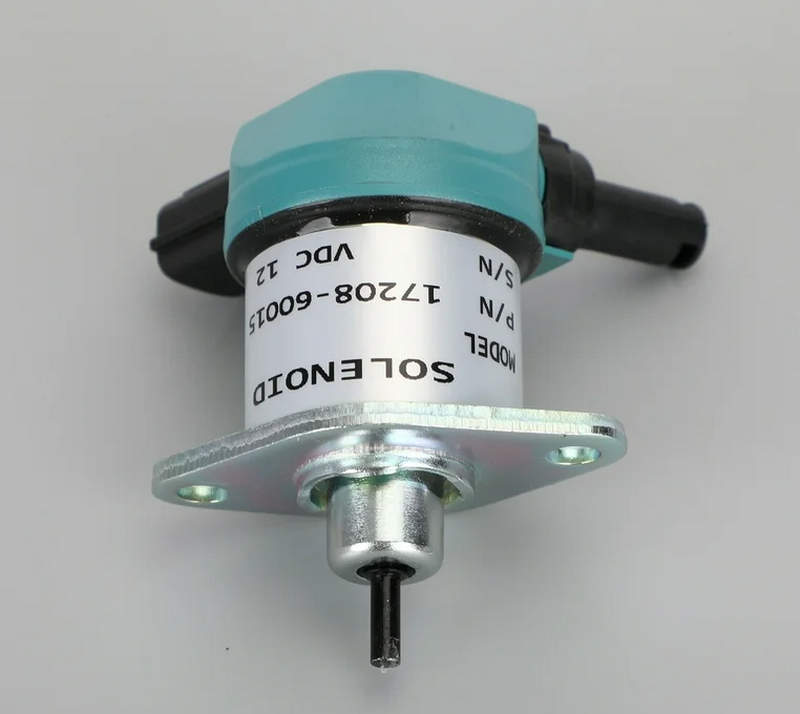

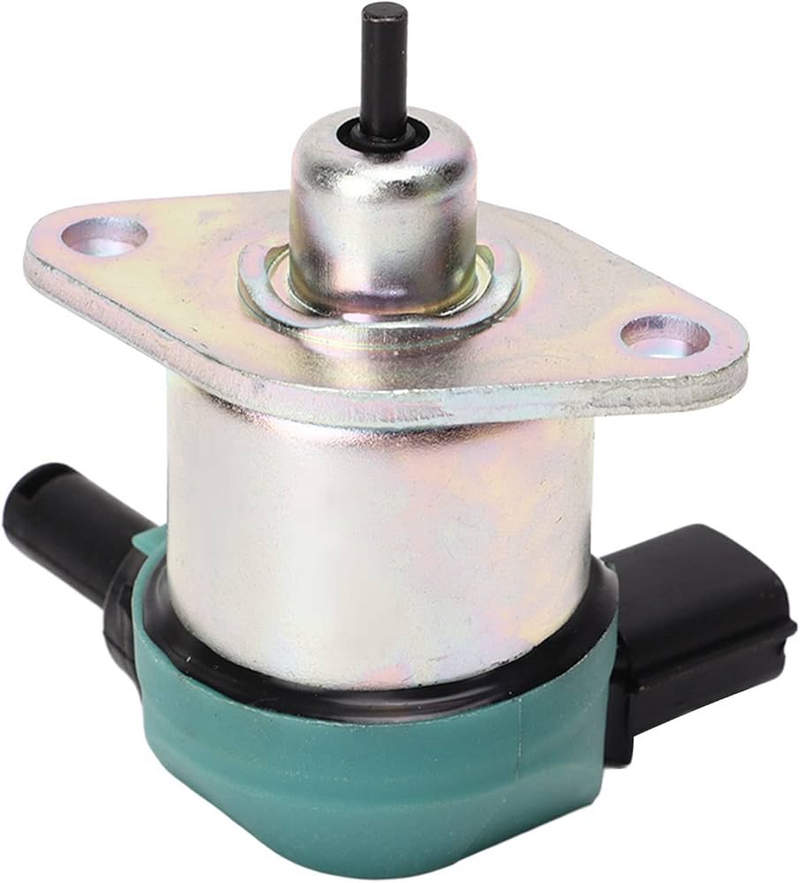

Solenod 17208-60015 как решение для точного включения и отключения потоков в оборудовании

Соленоиды играют ключевую роль в системах автоматического управления и механики, обеспечивая преобразование электрической энергии в линейное механическое движение. Модель Solenod 17208-60015 представляет собой электромагнитный исполнительный механизм, применяемый в основном в двигателях и топливных системах дизельных установок.

Основные технические характеристики

Эти характеристики определяют её пригодность для эксплуатации в составе дизельных и других агрегатов.

• Тип устройства: электромагнитный соленоид;
• Функция: отсечка подачи топлива в дизельном двигателе (Fuel Shutoff Solenoid);
• Рабочее напряжение: 12 В DC (постоянный ток);
• Тип включения: нормально закрытый (NC);
• Сила тяги: достаточна для перемещения штока топливного клапана с усилием до 3–5 кг;
• Рабочий цикл: S1 (длительный режим), допускается кратковременная импульсная работа;
• Температурный диапазон эксплуатации: от –25 до +80 C;
• Материал корпуса: сплавы алюминия или нержавеющая сталь с антикоррозийным покрытием;
• Герметичность: пылевлагозащита уровня IP65;
• Механический интерфейс: фланцевое или резьбовое крепление, интегрированная возвратная пружина;
• Электрический интерфейс: два контакта с маркировкой «+» и «–» для подключения питания, возможно наличие сигнального выхода;
• Габариты и масса: длина порядка 85–120 мм, диаметр корпуса до 50 мм, масса — около 0,5–0,9 кг.

Конструкция и принципы работы

Устройство данного соленоида основано на классической электромагнитной схеме с возвратной пружиной и якорем, который перемещается внутри корпуса под действием магнитного поля. Принцип действия следующий: при подаче напряжения на обмотку возникает магнитное поле, втягивающее якорь внутрь катушки. Этот якорь, связанный с исполнительным механизмом (например, рычагом отсечки топлива), перемещается, открывая или перекрывая подачу дизеля в форсунки. Когда питание отключается, встроенная пружина возвращает якорь в исходное положение, тем самым закрывая подачу топлива. Основными элементами конструкции являются:

• Катушка соленоида, выполненная из медного провода с термостойкой изоляцией;
• Ферромагнитный сердечник (якорь), обеспечивающий движение при возбуждении катушки;
• Возвратная пружина, необходимая для автоматического возврата в нулевое состояние при снятии напряжения;
• Корпус — прочный, герметичный, защищающий внутренние элементы от пыли, влаги, масла и механических воздействий;
• Шток или рычаг, выходящий наружу и взаимодействующий с исполнительными компонентами (топливный клапан, рычаг подачи);
• Контакты подключения, часто с маркировкой и устойчивостью к вибрациям и коррозии.

Режимы и особенности эксплуатации

Соленоид 17208-60015 может работать в различных режимах в зависимости от конфигурации управления и назначения. Его работа может быть организована по одной из следующих схем:

• Непрерывное удержание: соленоид удерживает клапан в открытом положении всё время, пока на катушку подаётся напряжение;
• Импульсный запуск: короткий импульс активирует соленоид, после чего механический фиксатор удерживает клапан открытым;
• Автоматическое отключение: при прекращении подачи напряжения якорь автоматически возвращается в исходное положение.

Также можно выделить несколько ключевых эксплуатационных особенностей:

• Низкий уровень шума при срабатывании благодаря демпфированию внутри конструкции;
• Устойчивость к перегреву — катушка допускает кратковременные пиковые нагрузки;
• Защита от влаги и загрязнений, что делает устройство пригодным для работы в моторных отсеках и открытых пространствах;
• Минимальное энергопотребление, особенно в моделях с импульсным управлением;
• Совместимость с широким спектром двигателей, включая японские и европейские дизельные установки малой и средней мощности.

Области применения

Соленоид данной модели применяется в разнообразных отраслях, где используется дизельная техника или требуется надежное дистанционное управление подачей топлива:

• в дизельных генераторах для автоматического останова и запуска двигателя;
• в строительной технике (экскаваторы, погрузчики, автогрейдеры) для управления подачей топлива;
• в сельскохозяйственных машинах (тракторы, комбайны, дизельные насосы);
• в железнодорожной технике для работы с топливной арматурой тепловозов;
• в морском транспорте — для управления дизельными установками малых судов;
• в станционарных дизельных установках, применяемых в промышленности и ЖКХ;
• в аварийных системах отключения топлива в случае превышения параметров (температура, давление и др.).

Преимущества использования Solenod 17208-60015

Устройство отличается рядом конструктивных и эксплуатационных достоинств, которые делают его востребованным решением для дизельных систем:

• высокая надёжность при длительной эксплуатации;
• устойчивость к вибрациям, перепадам температур и загрязнениям;
• компактные размеры и лёгкость интеграции в стандартные конструкции;
• энергоэффективность — низкое потребление тока;
• простота установки и замены без необходимости перенастройки системы;
• совместимость с широким спектром дизельных двигателей;
• невысокая стоимость при высоком уровне производительности.

Таким образом, соленоид Solenod 17208-60015 — это надёжное и технически продуманное устройство, идеально подходящее для автоматизации процессов управления подачей топлива в дизельных двигателях. Благодаря продуманной конструкции, высокой устойчивости к внешним воздействиям и возможности универсального применения, данная модель зарекомендовала себя как стандартное решение для многих отраслей техники.
