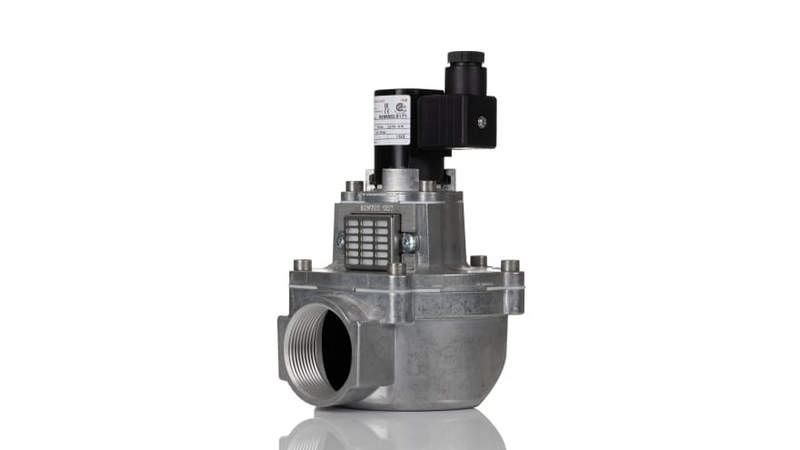

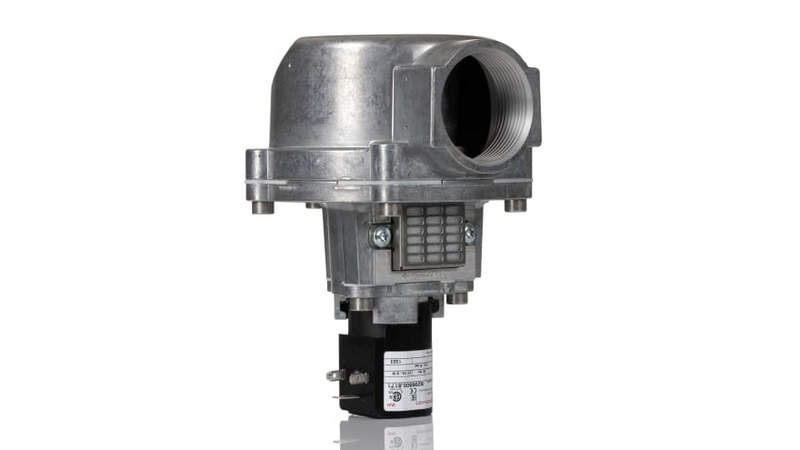

Промышленный соленоид Norgren 8296600.8171: надежная коммутация и быстрый отклик в пневмолиниях
В современных системах пневматического и гидравлического управления высокую точность, надёжность и эффективность обеспечивают специализированные исполнительные устройства. Одним из таких ключевых компонентов является электромагнитный клапан, или соленоид. Одной из надёжных моделей, заслуживших широкое применение в промышленности, является соленоид Norgren 8296600.8171. Данное устройство применяется в составе различных систем автоматизации, где требуется надёжное, быстрое и повторяемое переключение потоков под действием электрического сигнала.
Технические характеристики
Модель Norgren 8296600.8171 обладает рядом технических параметров, определяющих её производительность и сферу применения. Эти характеристики важно учитывать при подборе оборудования для конкретных задач:
- Тип устройства: электромагнитный соленоид (катушка для управления пневмоклапаном);
- Напряжение питания: 24 В DC (постоянного тока), что обеспечивает стабильную работу при минимальных рисках перенапряжений;
- Потребляемая мощность: в среднем около 3–5 Вт, в зависимости от условий эксплуатации и продолжительности включения;
- Тип подключения: стандартный разъём DIN (обычно форма A, согласно EN 175301-803);
- Класс изоляции катушки: F или H (в зависимости от исполнения), что допускает рабочую температуру обмотки до +155 C или выше;
- Температурный диапазон окружающей среды: от –10 до +50 C — устройство устойчиво к условиям умеренного промышленного климата;
- Класс защиты: IP65 при наличии правильно установленного разъёма с уплотнением — это гарантирует защиту от пыли и струй воды;
- Материал корпуса: термостойкий пластик с армированием, обеспечивающий устойчивость к механическим и термическим нагрузкам;
- Тип крепления: байонетное или резьбовое крепление к клапану — упрощает обслуживание и замену;
- Вес изделия: ориентировочно 90–130 г — зависит от конфигурации (например, с/без разъёма).
Конструктивные и эксплуатационные особенности
Устройство разработано с учётом требований к повышенной надёжности и адаптировано под длительную эксплуатацию в промышленных условиях. Конструктивно модель 8296600.8171 представляет собой герметично залитую катушку, устанавливаемую на шток клапана или непосредственно на сердечник управляющего механизма. Особенности конструкции:
- герметичный пластиковый корпус с термостойкой смолой заливки обмотки;
- антивибрационная внутренняя структура, устойчивая к колебаниям оборудования;
- стандартный разъём DIN, обеспечивающий универсальность подключения;
- наличие пазов и направляющих для фиксации в корпусе клапана без перекоса;
- совместимость с клапанами Norgren серий 829, 26200, а также ряда универсальных платформ.
Функциональные достоинства:
- высокая скорость срабатывания: менее 20 мс при включении и выключении;
- низкое энергопотребление: подходит для систем с ограниченным энергобюджетом;
- длительный ресурс работы: рассчитана на свыше 10 миллионов циклов;
- совместимость с широкой линейкой пневматических клапанов и блоков распределения;
- термостабильная работа даже при продолжительных включениях (режим 100% ED).
Принцип действия и режимы работы
Соленоид Norgren 8296600.8171 работает по принципу электромагнитного воздействия. При подаче напряжения на катушку в ней возникает магнитное поле, которое притягивает подвижный якорь. Этот якорь механически связан с золотником или заслонкой клапана. При отключении питания пружина возвращает якорь в исходное положение, прекращая подачу или меняя направление потока. Основные режимы эксплуатации:
- Режим удержания (100% ED): соленоид может быть включён постоянно без риска перегрева — это особенно важно для промышленных систем, где клапан должен оставаться в открытом положении длительное время;
- Импульсный режим: кратковременные импульсы для переключения положения клапана — используется в энергоэффективных системах с механической фиксацией;
- Реверсивный режим: в сочетании с двойными катушками может применяться для смены направления движения потока;
- Режим с частыми переключениями: допускается частота до 5–10 Гц при стабильной температуре катушки.
Области применения
Соленоид Norgren 8296600.8171 широко используется в следующих сферах:
- пневматические системы управления в машиностроении;
- автоматизированные линии на предприятиях пищевой и фармацевтической промышленности;
- оборудование для упаковки и сортировки;
- системы управления подачей сжатого воздуха и технических газов;
- гидропневматические блоки в металлообработке;
- станции подготовки воздуха и распределительные модули в технологических установках;
- транспортные системы и конвейеры;
- медицинское оборудование (в том числе для дозирования воздуха или вакуума);
- поливочные и оросительные системы с автоматическим управлением.
Таким образом, соленоид Norgren 8296600.8171 представляет собой эффективное и надёжное решение для управления потоками в автоматизированных системах. Благодаря продуманной конструкции, стабильным техническим характеристикам и возможности универсального применения, он заслуженно занимает своё место среди промышленных компонентов высокого класса.
