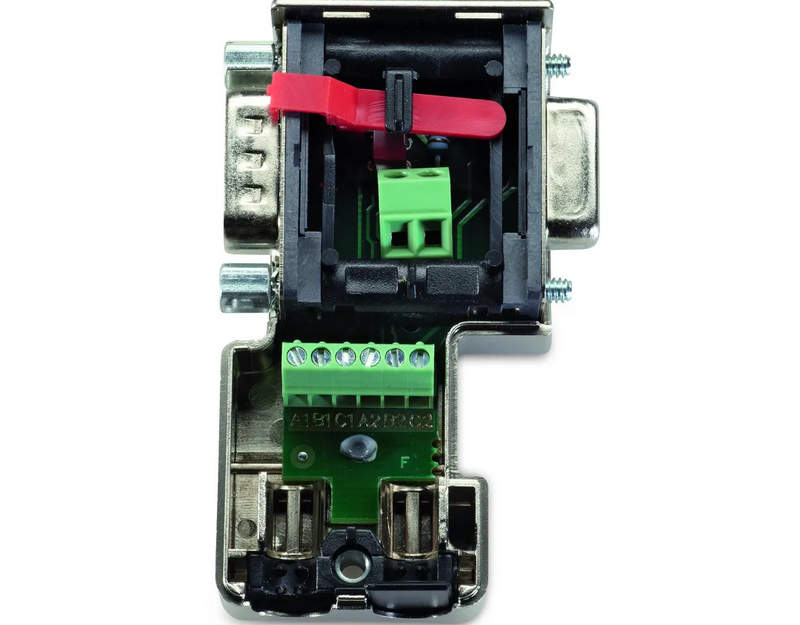

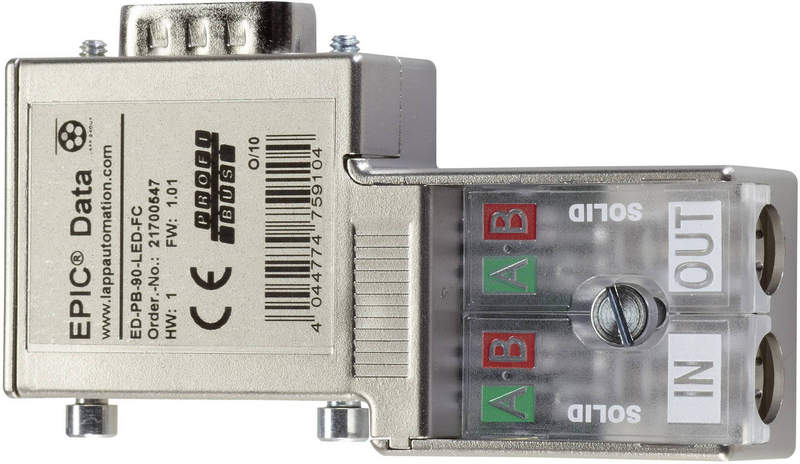

Соединитель LAPP ED-PB-90-PG-LED для наглядной индикации и надежного подключения датчиков

Разъёмы и соединители в современных промышленных системах — это не просто вспомогательные компоненты, а полноценные элементы надёжной и функциональной инфраструктуры. Одним из таких элементов является соединитель LAPP ED-PB-90-PG-LED, отличающийся наличием встроенного светодиодного индикатора, угловым конструктивом и степенью защиты, позволяющей использовать его в условиях повышенной нагрузки и неблагоприятных внешних факторов.

Технические характеристики

Соединитель LAPP ED-PB-90-PG-LED имеет комплекс продуманных технических параметров, обеспечивающих его эффективность и стабильную работу в составе автоматизированных систем:

• Тип конструкции: угловой на 90, что облегчает установку в условиях ограниченного пространства и позволяет оптимизировать прокладку кабеля внутри шкафа или на монтажной панели;
• Интерфейс: круглый промышленный разъём с резьбовым соединением PG, обеспечивающим надёжную механическую фиксацию и защиту от вибраций;
• Размер резьбы: PG9 или PG11 (в зависимости от модификации), что соответствует распространённым стандартам кабельного ввода в автоматике и электрооборудовании;
• Материал корпуса: термопластик или поликарбонат, обладающий высокой устойчивостью к ударам, вибрациям, ультрафиолетовому излучению и ряду химических веществ;
• Цвет корпуса: чёрный или серый, что соответствует требованиям визуальной унификации оборудования в составе распределительных блоков;
• Номинальное напряжение: до 250 В AC/DC при частоте 50/60 Гц;
• Номинальный ток: до 4 А в зависимости от конфигурации контактов и сечения подключаемого кабеля;
• Количество полюсов: 2, 3 или 4 контакта (вариативно), что даёт возможность использовать данный разъём как для передачи питания, так и для сигналов управления;
• Тип соединения: пружинные или винтовые зажимы, обеспечивающие надёжность контакта и удобство монтажа без необходимости пайки;
• Диапазон сечения проводника: от 0,14 мм2 до 1,5 мм2;
• Рабочая температура: от –25 C до +70 C, что позволяет применять соединитель в широком диапазоне климатических зон;
• Степень защиты: IP67 при корректной сборке и использовании герметизирующего уплотнителя;
• Наличие светодиода: встроенный светодиод зелёного или красного цвета, сигнализирующий о наличии питания или прохождении сигнала.

Конструктивные особенности и принципы работы

Конструкция соединителя LAPP ED-PB-90-PG-LED продумана до мелочей и ориентирована на облегчение монтажных работ, повышение надёжности соединения и обеспечение визуального контроля состояния цепи. Принцип работы соединителя основан на надёжной фиксации кабеля и стабильном контакте между проводниками. Разъём монтируется в корпус устройства, распределительной коробки или шкафа с помощью фиксирующей резьбы PG и контргайки. Угловой конструктив позволяет отводить кабель под 90, предотвращая его излом, особенно в условиях ограниченного монтажного пространства. Встроенный светодиод подключён параллельно контактной группе и срабатывает при наличии напряжения или замыкания цепи, обеспечивая наглядную индикацию работы устройства.

Для подключения провода достаточно снять изоляцию, ввести проводник в зажим (винтовой или пружинный — в зависимости от модификации), затянуть фиксирующий элемент и надёжно закрыть корпус соединителя. При необходимости обслуживания или демонтажа конструкция допускает многократную сборку и разборку без потери функциональности.

Режимы и варианты применения

Соединитель LAPP ED-PB-90-PG-LED применим в широком спектре промышленных и автоматизированных систем. Он может работать:

• В качестве силового соединения: для передачи питания на исполнительные элементы — электродвигатели, соленоиды, клапаны;
• В качестве сигнального интерфейса: для подключения датчиков, реле, световой сигнализации;
• В составе распределительных коробок: как модуль ввода питания с индикацией наличия напряжения;
• Для визуального контроля: в шкафах управления, где важно видеть статус питания без использования дополнительных индикаторов;
• На подвижных участках машин: благодаря устойчивости к вибрации и механическим нагрузкам;
• В условиях высокой влажности или запылённости: благодаря классу защиты IP67 и устойчивости к коррозии.

Области применения

Разъём широко используется в следующих отраслях:

• Промышленная автоматизация и робототехника;
• Машиностроение и сборка станков;
• Пищевая и фармацевтическая промышленность (при наличии герметичных исполнений);
• Системы распределения энергии низкого напряжения;
• Сборка электрических шкафов, пультов управления и терминалов;
• Транспортное оборудование и мобильные платформы.

В целом, LAPP ED-PB-90-PG-LED — это компактный и технологичный соединитель, сочетающий удобство монтажа, надёжность в работе и функциональность визуального контроля. Его конструкция отвечает требованиям современной автоматизации, а надёжность проверена на практике в промышленных системах по всему миру. Для инженеров, проектировщиков и монтажников он становится очевидным выбором при сборке распределительных систем и шкафов управления, особенно в условиях, где важны наглядность, компактность и простота подключения.
