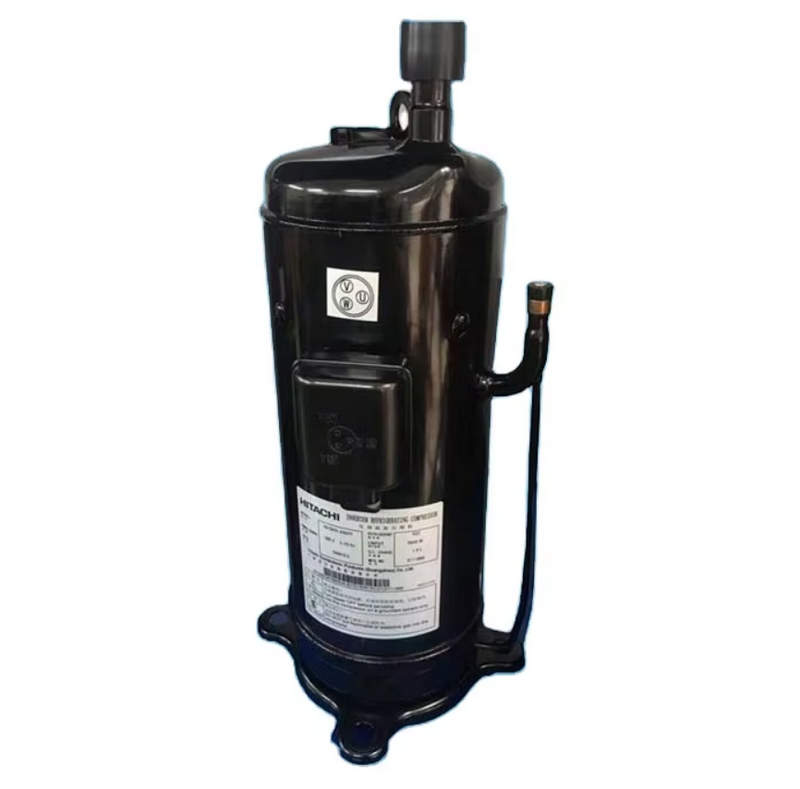

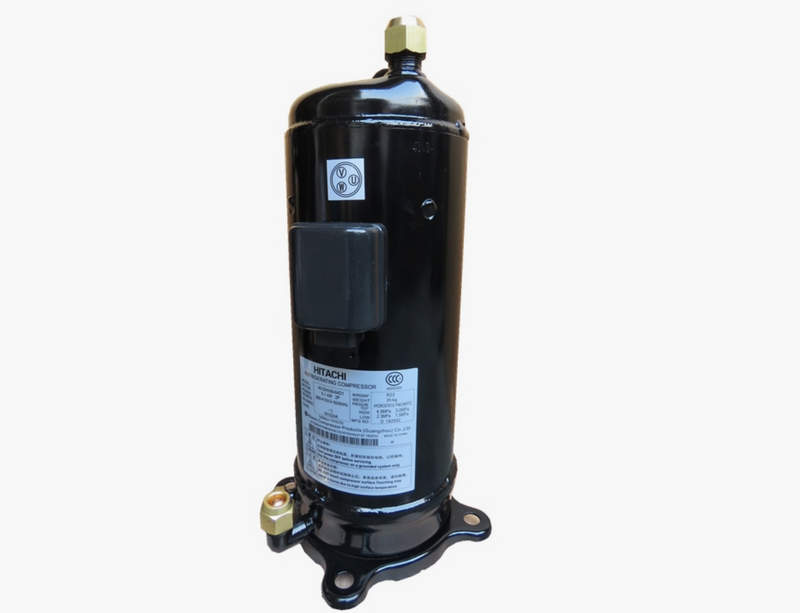

Cпиральный компрессор Hitachi Scroll G603DH-90C2Y
Современные промышленные и коммерческие системы охлаждения предъявляют повышенные требования к надежности, энергоэффективности и экологической безопасности оборудования. Одним из ключевых элементов таких систем является компрессор.
Технические характеристики
Перед тем как перейти к функциональному описанию, важно обозначить основные технические параметры компрессора Hitachi Scroll G603DH-90C2Y. Эти характеристики определяют его производственные возможности и области применения:
- Тип компрессора: спиральный (scroll);
- Модель: G603DH-90C2Y;
- Холодопроизводительность: порядка 17–20 кВт в зависимости от условий;
- Рабочий хладагент: R410A (реже допускается R32, но требует уточнения совместимости);
- Номинальное напряжение питания: 380–400 В, 3-фазное, 50 Гц;
- Пусковой ток: зависит от конфигурации системы, ориентировочно от 60 до 90 А;
- Номинальная мощность двигателя: до 6,3 кВт;
- Максимальное рабочее давление на нагнетании: до 3,2 МПа;
- Температурный диапазон эксплуатации: от –15 до +52 C (для кондиционирования);
- Тип охлаждения двигателя: возврат хладагента;
- Масло в системе: полиэфирное (POE), заводская заливка;
- Уровень шума: ~55–62 дБА при стандартной установке;
- Масса компрессора: в диапазоне 45–60 кг;
- Тип подключения: пайка; всасывающий и нагнетательный патрубки;
- Наличие встроенной защиты: термозащита обмоток, контроль давления, возможна встроенная защита от перегрева.
Эти характеристики делают G603DH-90C2Y пригодным для эксплуатации в установках средней мощности — в том числе в мультисплит-системах, чиллерах и промышленных кондиционерах.
Особенности конструкции и принцип действия
Перед тем как описывать режимы и применения, стоит рассмотреть, как устроен данный компрессор и на каких принципах работает его спиральный механизм. Конструктивная основа компрессора — это две спирали, из которых одна неподвижна, а вторая совершает орбитальное движение. За счет этого создаются герметичные камеры, в которых происходит сжатие хладагента. Преимущества такой конструкции:
- отсутствие клапанов, что снижает износ и увеличивает надежность;
- малое количество движущихся частей;
- плавное и непрерывное сжатие, минимизирующее пульсации давления;
- компактность и малая масса при высокой производительности.
Принцип работы можно описать следующим образом:
- хладагент в газообразной форме поступает во всасывающее отверстие;
- орбитальное движение подвижной спирали перемещает хладагент к центру спирального блока;
- по мере приближения к центру объем камеры уменьшается, давление увеличивается — происходит сжатие;
- сжатый хладагент выбрасывается через нагнетательное отверстие в систему.
Такой механизм обеспечивает высокую эффективность при низком уровне вибраций и шума. Конструкция Hitachi Scroll допускает работу в частичных нагрузках, а также легко комбинируется в модули для каскадной установки.
Рабочие режимы и эксплуатационные сценарии
Компрессор G603DH-90C2Y способен функционировать в различных условиях, и его работа адаптирована под широкий спектр промышленных и коммерческих задач. Ниже перечислены основные режимы:
- Номинальный режим: стандартная нагрузка при температуре испарения от +5 до +7 C и температуре конденсации около +45 C;
- Экономичный режим (частичная нагрузка): при сниженной холодопроизводительности, реализуется через внешнюю автоматику (например, инвертор);
- Расширенный температурный режим: при температуре наружного воздуха до +50 C, в том числе в тропических зонах;
- Работа в каскаде: возможно объединение нескольких компрессоров в параллельную систему с общей линией нагнетания;
- Пуск в условиях высокого давления: возможна установка внешнего байпаса или мягкого пуска.
Особо стоит отметить способность компрессора к работе в режиме модуляции мощности — при наличии частотного преобразователя возможно регулирование производительности за счет изменения частоты питающего напряжения, что критично для систем с переменной тепловой нагрузкой.
Области применения
Благодаря своей универсальности и надежности, спиральный компрессор Hitachi G603DH-90C2Y используется в разнообразных установках, включая:
- промышленные чиллеры среднего класса;
- мультисплит-системы для коммерческих объектов;
- центральные кондиционеры;
- тепловые насосы средней мощности;
- холодильные установки для хранения и транспортировки продуктов;
- телекоммуникационные шкафы и серверные помещения;
- системы климат-контроля в медицинских учреждениях.
Герметичность, простота интеграции и устойчивость к частым циклам включения/выключения делают эту модель оптимальным выбором для многих задач.
Преимущества использования Hitachi Scroll G603DH-90C2Y
Среди ключевых достоинств компрессора G603DH-90C2Y можно выделить:
- высокая энергоэффективность и низкое потребление электроэнергии;
- пониженный уровень шума, важный при установке вблизи жилых зон;
- надежность за счет минимального числа движущихся элементов;
- простота технического обслуживания;
- устойчивость к неблагоприятным условиям (высокая температура окружающей среды, частые запуски);
- возможность работы в составе каскадных и инверторных систем;
- компактные габариты и малый вес.
Таким образом, спиральный компрессор Hitachi Scroll G603DH-90C2Y представляет собой высокоэффективное решение для систем охлаждения и кондиционирования воздуха в различных секторах промышленности и коммерции. Его надежная конструкция, стабильная работа в разных режимах, совместимость с современными хладагентами и простота обслуживания делают его одним из лучших представителей в своем классе.
