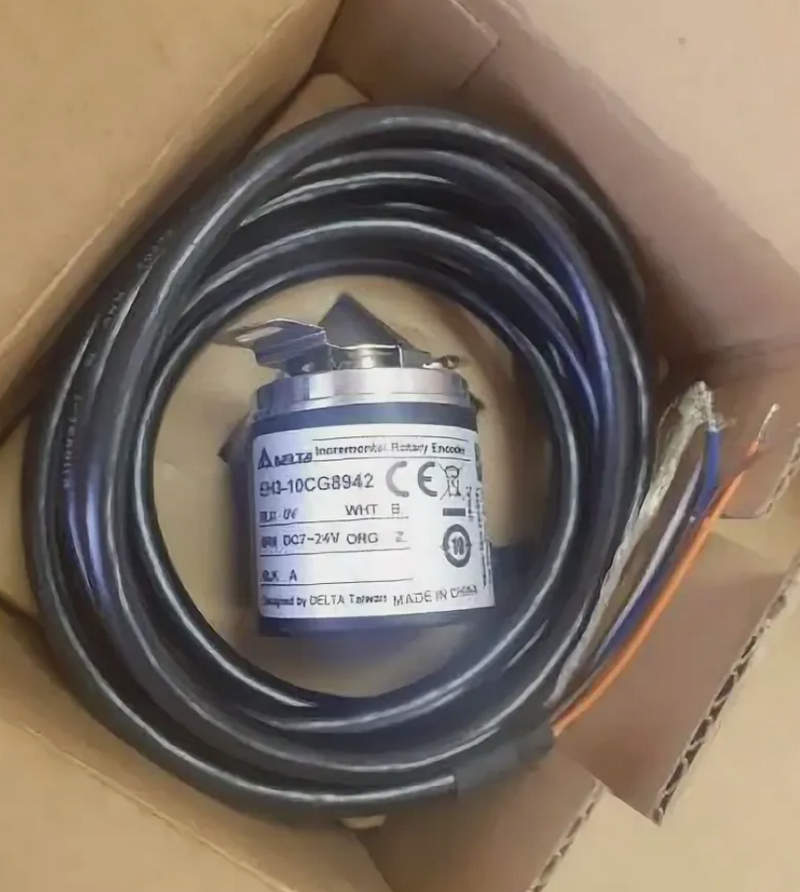

Энкодер Delta EH3-10CG8942: точная обратная связь для сервосистем

Энкодеры занимают ключевую позицию в системах автоматизации и управления, особенно в приводных установках, станках с ЧПУ, упаковочном и текстильном оборудовании. Они выполняют задачу преобразования механического движения в электрический сигнал, позволяющий точно контролировать положение, скорость и направление вращения вала. Одним из таких устройств является инкрементальный энкодер DELTA EH3-10CG8942, представляющий собой надежный и точный компонент, предназначенный для работы в промышленных условиях с высокой нагрузкой и жесткими требованиями к точности позиционирования.

Общие технические характеристики

Энкодер EH3-10CG8942 — это инкрементальный энкодер с оптическим принципом действия, рассчитанный на эксплуатацию в составе автоматизированных систем управления движением. Устройство устанавливается на вал вращающегося механизма и выдает импульсы, пропорциональные углу поворота. Основные характеристики энкодера включают следующие параметры:

Рабочее напряжение: 5...30 В постоянного тока (в зависимости от версии выходного сигнала);
Выходной тип: Push-Pull (с открытым коллектором или RS422 по выбору исполнений);
Разрешение: 1024 импульса на оборот;
Частота отклика: до 100 кГц;
Рабочая температура: от –20 до +85 C;

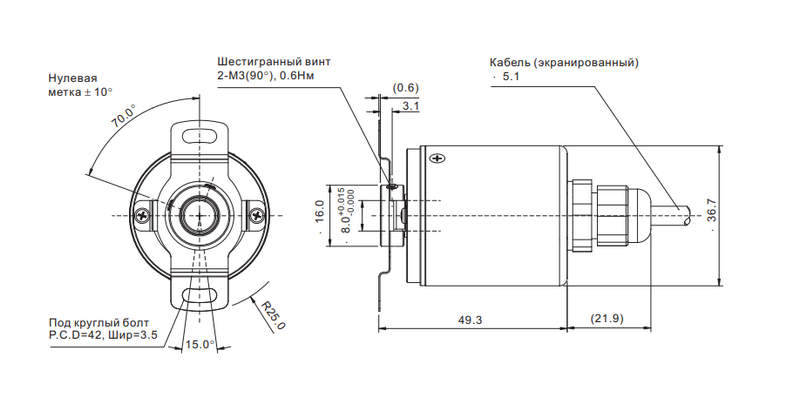

Механическое подключение: полый вал (или сквозной), диаметр вала — 10 мм;
Монтаж: с помощью зажимного фланца с антивращающим рычагом;
Степень защиты корпуса: IP65 — пыленепроницаемость и защита от водяных струй;
Материал корпуса: алюминиевый сплав с антикоррозионным покрытием;
Разъем: стандартный промышленный M12 или кабель с прямым выводом (опционально).

Благодаря высокой частоте отклика и разрешению 1024 PPR, энкодер обеспечивает достаточную точность для большинства задач позиционирования и скорости вращения.

Конструкция и принцип работы

Энкодер EH3-10CG8942 выполнен по оптической схеме. В его основе — диск с равномерно расположенными отверстиями или непрозрачными метками, который вращается вместе с валом. Источник света (обычно инфракрасный светодиод) освещает диск, а на другой стороне установлены фотодатчики, регистрирующие изменение светового потока при движении меток. Основные компоненты энкодера:

Механический корпус, защищающий внутренности от пыли и влаги;
Оптический диск — носитель информации;
Излучатель (светодиод) — создающий оптический луч;
Фотоприемник — преобразующий оптические изменения в электрический импульс;
Электронная схема — формирующая выходной сигнал в стандартной логике.

Энкодер выдает импульсы по двум основным каналам A и B, с фазовым сдвигом в 90, что позволяет определить направление вращения. Дополнительно может присутствовать нулевой импульс Z — один импульс за оборот, служащий для точной привязки начала отсчета.

Режимы работы и особенности применения

EH3-10CG8942 работает в инкрементальном режиме. Это означает, что устройство не запоминает абсолютное положение, а отслеживает изменения положения относительно последнего сигнала. При включении системы всегда необходимо «считать» начальное положение через калибровку или опорный импульс. Режимы работы включают:

Режим позиционирования — энкодер выдает количество импульсов, соответствующее текущему положению. Это используется для точного контроля перемещения кареток, столов, поршней, ворот и других движущихся узлов;
Режим измерения скорости — контроллер определяет частоту следования импульсов, интерпретируя её как скорость вращения;
Режим определения направления — благодаря фазовому сдвигу между каналами A и B, контроллер может вычислить направление вращения: по или против часовой стрелки;
Режим «гоминг» — с использованием канала Z, выполняется сброс позиции в «нулевую точку» механизма.

Такая схема работы делает энкодер универсальным решением для широкого спектра задач автоматизации.

Преимущества конструкции

Энкодер EH3-10CG8942 имеет ряд конструктивных преимуществ, которые выделяют его среди аналогичных моделей:

Компактный алюминиевый корпус устойчив к вибрациям и механическим нагрузкам;
Высокая степень пыле- и влагозащиты (IP65), допускающая использование в запыленных и влажных средах;
Широкий диапазон рабочих температур позволяет применять его в холодильных установках и уличной технике;
Стабильный оптический сигнал без дрожания и шумов;
Сменные соединительные кабели и разъемы обеспечивают удобство монтажа и обслуживания;
Доступность версий с разным разрешением (512, 1024, 2048 имп./об.) под нужды конкретного проекта.

Эти особенности обеспечивают стабильную работу в условиях промышленной эксплуатации и минимизируют вероятность отказа.

Сферы применения

Энкодеры подобного типа находят применение в широком спектре промышленных задач:

В автоматизированных линиях сборки — для отслеживания положения конвейерных лент, манипуляторов, подъемников;
В системах ЧПУ — как элемент обратной связи сервоприводов или шаговых моторов;
В упаковочном оборудовании — для контроля за длиной протяжки материала, точной подрезки, формовки и позиционирования;
В текстильной промышленности — для контроля натяжения и подачи ткани;
В робототехнике — как средство получения данных о вращении суставов и механизмов;
В краностроении и подъемных механизмах — для точного позиционирования и ограничения диапазонов движения;
В машиностроении — для реализации замкнутых систем позиционирования по линейным и угловым координатам.

Таким образом, энкодер DELTA EH3-10CG8942 — это высокоточный инкрементальный сенсор, ориентированный на промышленное применение. Его конструкция, параметры и режимы работы обеспечивают надежную обратную связь в системах управления движением, делая его универсальным решением для задач, где требуется точность, скорость и устойчивость к агрессивной среде. При подборе энкодера для конкретного проекта важно учитывать как электрические параметры (напряжение, тип выхода), так и механическую совместимость (тип вала, способ крепления), а также требования к разрешению. Надежность, долговечность и адаптивность — именно те качества, которые делают EH3-10CG8942 востребованным элементом в современных системах автоматизации.
