Eltex MES2324F_DC — оптический L3-коммутатор для распределенной сетевой инфраструктуры
В сетях, где значительная часть линий строится на оптоволокне, обычный коммутатор с преобладанием медных портов становится менее удобным. Для таких проектов требуется устройство, которое способно принимать большое количество оптических подключений непосредственно, не заставляя использовать отдельные медиаконвертеры для каждого канала. Коммутатор Eltex MES2324F_DC относится к категории управляемого сетевого оборудования уровня L3 и рассчитан на работу в инфраструктуре доступа и агрегации. Модель выделяется тем, что основная часть ее интерфейсов выполнена именно в формате SFP, а питание организовано от источника постоянного тока 36–72 В.
Технические характеристики
Ниже рассмотрим основные параметры коммутатора Eltex MES2324F_DC:
- бренд — Eltex,
- категория оборудования — управляемый L3-коммутатор доступа и агрегации,
- модель и артикул — MES2324F_DC,
- количество портов 100BASE-FX/1000BASE-X SFP — 20,
- количество комбинированных портов 10/100/1000BASE-T/1000BASE-X/100BASE-FX — 4,
- количество uplink-интерфейсов 1000BASE-X SFP/10GBASE-R SFP+ — 4,
- тип питания — постоянный ток,
- диапазон питающего напряжения — 36–72 В DC,
- сетевой уровень — L3,
- формат эксплуатации — доступ и агрегация,
- основной тип пользовательских линий — оптический,
- максимальная скорость uplink-портов — 10 Гбит/с,
- исполнение корпуса — стоечное сетевое оборудование.
Особенности конструкции устройств

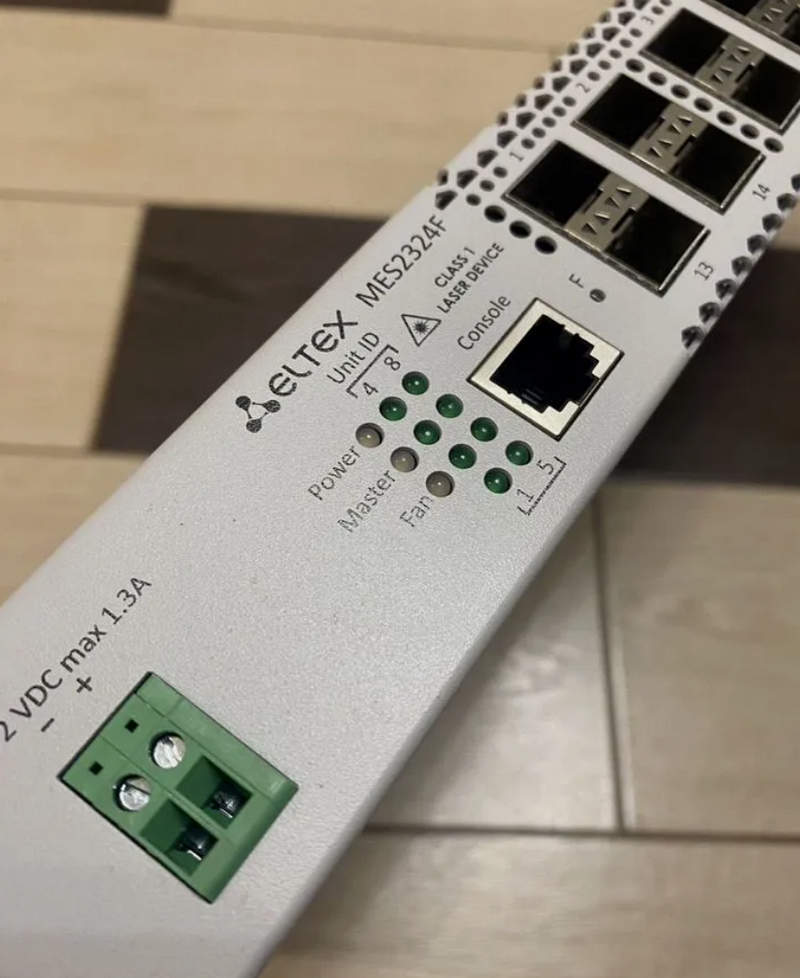

Eltex MES2324F_DC построен вокруг оптической архитектуры, а не вокруг обычного набора медных разъемов. Двадцать SFP-позиций используются для линий 100BASE-FX и 1000BASE-X, поэтому к одному устройству можно подвести значительное количество оптических каналов без промежуточного преобразования среды передачи. Дополнительные четыре комбинированных интерфейса делают конфигурацию более гибкой. Один и тот же логический порт может работать через медное подключение либо через установленный оптический модуль в зависимости от выбранной схемы сети. Такой подход позволяет одновременно сохранить оптическую направленность устройства и не исключать подключение оборудования, имеющего только стандартный Ethernet-интерфейс. Отдельную группу формируют четыре SFP/SFP+ интерфейса. Они рассчитаны на скорость до 10 Гбит/с и удобны для соединения с вышестоящим коммутатором, серверным узлом или агрегирующим сегментом. Таким образом, пользовательские оптические линии не занимают те же физические порты, через которые передается собранный трафик дальше. Поддержка L3 означает, что MES2324F_DC способен участвовать не только в передаче кадров внутри одного Ethernet-сегмента. Устройство может использоваться там, где требуется разделять логические сети и выполнять часть операций маршрутизации на уровне самого коммутатора. Питание 36–72 В DC является заметной конструктивной особенностью именно этого исполнения. Такой диапазон востребован в телекоммуникационных объектах, где уже существует централизованная система постоянного питания и резервирования. В отличие от версии AC, коммутатор может быть включен непосредственно в такую энергетическую инфраструктуру. Оптическая компоновка особенно полезна на объектах с распределенной географией. Волоконно-оптические линии устойчивы к электромагнитным помехам и позволяют прокладывать соединения на большие расстояния, чем стандартная медная витая пара. MES2324F_DC выступает в такой системе как точка концентрации этих линий.
Области применения
Ключевыми направлениями использования Eltex MES2324F_DC являются:
- оптические сети доступа,
- узлы агрегации трафика,
- подключение удаленных объектов по волоконно-оптическим линиям,
- операторские Ethernet-сети,
- распределенные корпоративные инфраструктуры,
- телекоммуникационные шкафы с питанием постоянного тока,
- соединение сетевых сегментов через SFP-модули,
- передача агрегированного трафика по 10-гигабитным uplink-линиям,
- объекты с высокой плотностью оптических подключений.
Компания «Олниса» осуществляет поставку сетевого и промышленного оборудования, включая оптический L3-коммутатор Eltex MES2324F_DC. По представленному оборудованию доступны технические консультации. Компания организует оперативную доставку продукции по всей стране.
Преимущества
Ниже рассмотрим практические преимущества Eltex MES2324F_DC:
- 20 выделенных SFP-портов для оптических линий,
- 4 комбинированных интерфейса для гибкого выбора среды передачи,
- 4 отдельные линии SFP/SFP+ до 10 Гбит/с,
- ориентация на волоконно-оптическую инфраструктуру,
- поддержка L3-функций,
- возможность использовать питание 36–72 В DC,
- разделение пользовательских и магистральных соединений,
- пригодность для телекоммуникационных объектов,
- удобство концентрации большого количества оптических каналов,
- возможность строить высокоскоростные uplink-соединения без использования основных портов доступа.
Таким образом, Eltex MES2324F_DC отличается от массовых коммутаторов тем, что изначально рассчитан на сеть, где основным транспортом является оптоволокно. Двадцать SFP-интерфейсов формируют пользовательскую часть, четыре комбинированных порта добавляют универсальность, а отдельные SFP/SFP+ каналы дают возможность передавать агрегированный поток на скорости до 10 Гбит/с. Исполнение с питанием 36–72 В DC делает модель особенно уместной для телекоммуникационных узлов с централизованной системой постоянного электропитания. Компания «Олниса» предоставляет технические консультации по сетевому оборудованию Eltex и обеспечивает оперативную доставку продукции по всей стране.
