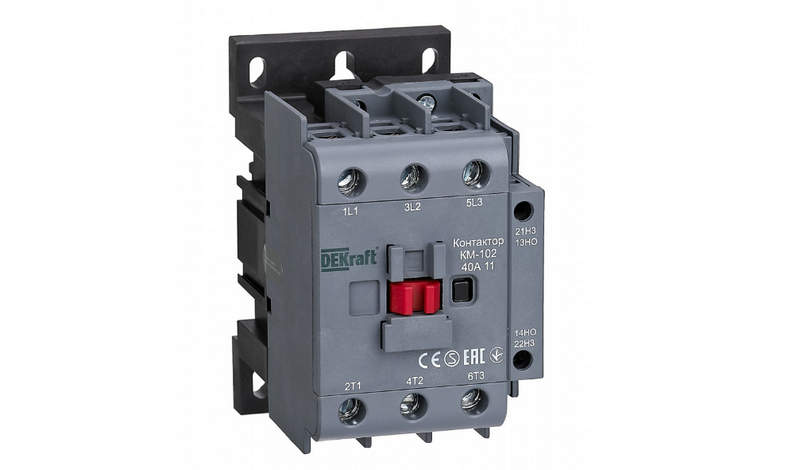

Контактор DEKraft КМ-102 22317DEK — купить силовую коммутацию 40 А с катушкой управления 24 В
Для дистанционного включения трехфазной нагрузки не требуется вручную разрывать силовую цепь: эту функцию может выполнять электромагнитный аппарат, управляемый отдельным низковольтным сигналом. Контактор DEKraft КМ-102 22317DEK относится именно к такому оборудованию. Его силовая часть рассчитана на ток 40 А, а управляющая катушка питается напряжением 24 В переменного тока. Низкое напряжение цепи управления делает данное исполнение интересным для шкафов автоматики, где команды включения формируются через промежуточные реле, контроллеры или отдельные управляющие цепи. Производитель предусматривает применение серии КМ-102 для коммутации асинхронных двигателей, осветительных нагрузок и других электрических цепей переменного тока.
Технические характеристики
Электрические возможности аппарата определяются режимом нагрузки и параметрами управляющей цепи. Ниже рассмотрим основные характеристики контактора DEKraft 22317DEK:
- бренд — DEKraft,
- категория — силовой контактор,
- серия — КМ-102,
- артикул — 22317DEK,
- исполнение — КМ-102-040А-024В-11,
- число силовых полюсов — 3,
- номинальный ток AC-3 при 400 В — 40 А,
- номинальный ток AC-4 при 400 В — около 18,5–19 А,
- коммутируемая мощность AC-3 при 400 В — 18,5 кВт,
- коммутируемая мощность AC-4 при 400 В — 7,5 кВт,
- напряжение управляющей катушки — 24 В AC,
- частота управляющего напряжения — 50/60 Гц,
- встроенные дополнительные контакты — 1НО + 1НЗ,
- максимальное рабочее напряжение силовой цепи — до 690 В,
- импульсное выдерживаемое напряжение Uimp — 6 кВ,
- степень защиты аппарата — IP20,
- рабочая температура — от –5 до +40 °C.
Особенности конструкции устройств

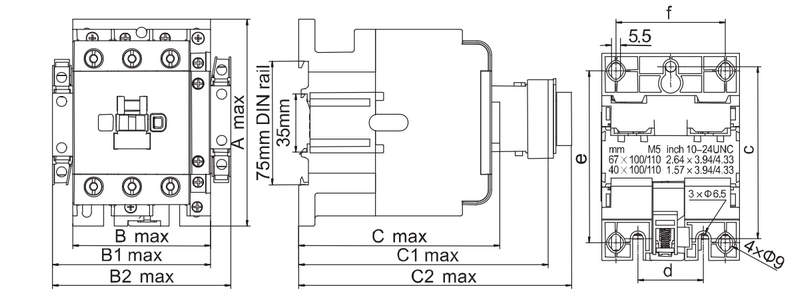

DEKraft КМ-102 22317DEK построен по классической электромагнитной схеме. При поступлении 24 В AC на катушку внутри аппарата создается магнитное поле, которое перемещает подвижную часть механизма и замыкает три силовых полюса. После снятия управляющего сигнала возвратная система размыкает цепь и прекращает питание подключенной нагрузки. Силовые и управляющие цепи конструктивно разделены, поэтому команда может поступать от маломощной системы автоматики, тогда как основные контакты работают с существенно большим током. Дополнительная пара 1НО+1НЗ позволяет получать информацию о положении аппарата, строить электрические блокировки или включать вспомогательные цепи одновременно с переключением основной нагрузки. Подключение выполняется винтовыми зажимами. Производитель также предусматривает защитные элементы, уменьшающие попадание загрязнений внутрь контактной зоны и вероятность случайного прикосновения к токоведущим частям. Контактор допускает установку на стандартную DIN-рейку, что упрощает его размещение в типовом шкафу управления.
Области применения
Исполнение с катушкой 24 В подходит для систем, где силовой аппарат должен управляться отдельной безопасной цепью. Ниже рассмотрим характерные варианты применения:
- пуск трехфазных асинхронных двигателей,
- коммутация насосных электроприводов,
- управление вентиляционными агрегатами,
- включение компрессорного оборудования,
- электрические шкафы промышленной автоматики,
- цепи с управляющим напряжением 24 В AC,
- системы с промежуточными реле,
- коммутация осветительных нагрузок,
- управление нагревательным оборудованием,
- сборка нереверсивных пусковых схем,
- электрические блокировки через вспомогательные контакты,
- автоматизированные производственные установки.
Купить контактор DEKraft КМ-102 22317DEK можно через компанию «Олниса», которая поставляет низковольтное и промышленное электротехническое оборудование. Заказчикам доступны технические консультации по номинальному току, напряжению катушки, категориям применения и конфигурации вспомогательных контактов. Компания организует оперативную доставку оборудования по всей стране, поэтому продукцию DEKraft можно заказать для объектов в различных регионах.
Преимущества
Конфигурация 22317DEK особенно удобна для сочетания силовой коммутации с низковольтной системой управления. Ключевыми преимуществами являются:
- катушка управления на 24 В AC,
- номинальный ток AC-3 до 40 А,
- коммутация двигателей мощностью до 18,5 кВт при 400 В в режиме AC-3,
- три силовых полюса,
- встроенный нормально разомкнутый дополнительный контакт,
- встроенный нормально замкнутый дополнительный контакт,
- рабочее напряжение силовой цепи до 690 В,
- возможность применения в моторных цепях,
- пригодность для автоматизированных схем,
- винтовое подключение проводников,
- монтаж на DIN-рейку,
- возможность построения цепей сигнализации и блокировки,
- использование управляющего сигнала небольшой мощности,
- совместимость с дополнительными принадлежностями серии КМ-102.
Таким образом, DEKraft КМ-102 22317DEK — трехполюсный силовой контактор на 40 А с управляющей катушкой 24 В AC и дополнительными контактами 1НО+1НЗ. Такое исполнение подходит для шкафов автоматики, пусковых схем электродвигателей и других систем, где силовая нагрузка должна переключаться дистанционной командой низкого напряжения. Если требуется купить контакторы DEKraft, модель КМ-102 22317DEK можно заказать в компании «Олниса». Клиентам доступны технические консультации по характеристикам оборудования и оперативная доставка по всей стране.
