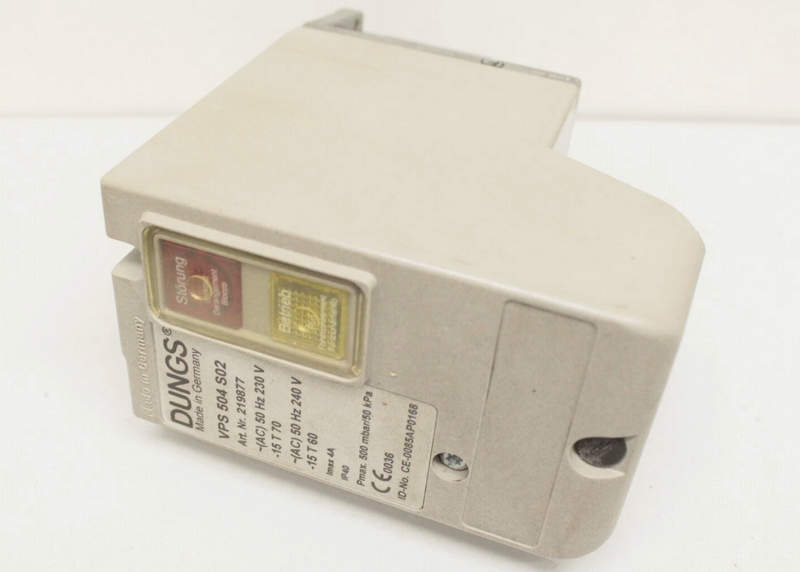

Блок контроля герметичности DUNGS VPS 504 S02 219877 — автоматическая проверка газовых клапанов
Перед розжигом горелки важно убедиться, что запорная арматура действительно перекрывает газовый тракт. Для такой проверки применяется блок контроля герметичности DUNGS VPS 504 S02 219877. Устройство контролирует состояние двух последовательно установленных предохранительных клапанов и не разрешает дальнейший запуск оборудования, если обнаруживает недопустимую утечку. Принцип проверки основан на создании контрольного давления между двумя закрытыми клапанами. Затем автоматика наблюдает, удерживается ли оно в заданных пределах. Если результат соответствует норме, формируется разрешающий сигнал. При отрицательном результате появляется сигнал неисправности. Серия VPS 504 предназначена для автоматических запорных клапанов классов A и B по EN 161.
Технические характеристики
Параметры модели рассчитаны на компактные газовые узлы и системы горелочной автоматики. Ниже рассмотрим основные характеристики DUNGS VPS 504 S02 219877:
- категория — блок контроля герметичности клапанов,
- серия — VPS 504,
- исполнение — S02,
- артикул — 219877,
- напряжение питания — 230 В AC,
- частота — 50 Гц,
- максимальное рабочее давление — 500 мбар,
- контролируемый объем — от 0,1 до 4 л,
- повышение контрольного давления — около 20 мбар,
- потребляемая мощность во время проверки — около 60 ВА,
- потребление после завершения проверки — около 17 ВА,
- время одного контрольного цикла — примерно 10–26 с,
- максимальное количество проверок — 20 циклов в час,
- предельная чувствительность по утечке — до 50 л/ч,
- степень защиты исполнения S02 — IP40,
- электрическое подключение — 7-контактный штекер,
- допустимая температура окружающей среды для версии 230 В / 50 Гц — от –15 до +70 °C.
Особенности конструкции устройств

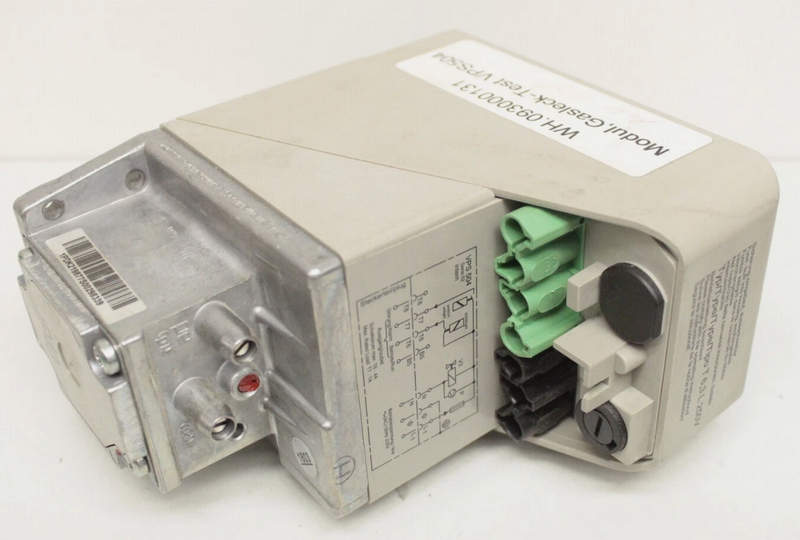

DUNGS VPS 504 S02 219877 представляет собой компактный проверочный модуль, который устанавливается непосредственно на газовый мультиблок либо подключается к комбинации отдельных клапанов через соответствующий адаптер. Внутри находятся небольшой электрический насос, измерительная часть, переключающие контакты и управляющая электроника. Во время теста встроенный насос повышает давление в замкнутом пространстве между двумя клапанами примерно на 20 мбар относительно входного уровня. После этого система оценивает изменение давления. Стабильное значение свидетельствует о достаточной герметичности обоих запорных элементов, тогда как чрезмерное падение интерпретируется как утечка. Устройство формирует отдельные сигналы рабочего разрешения и аварии. Для серии S02 предусмотрено 7-контактное штекерное подключение. Исполнение 219877 поставляется с соответствующим разъёмом и рассчитано на питание 230 В, 50 Гц. Сам корпус приспособлен для непосредственного размещения рядом с газовой арматурой, поэтому не требуется отдельный крупный шкаф для измерительного модуля.
Области применения
Блок используется там, где перед началом подачи топлива требуется автоматическая проверка двух последовательно установленных клапанов. Ниже рассмотрим характерные области применения:
- газовые горелочные системы,
- промышленные котельные,
- теплогенераторные установки,
- газовые рампы,
- технологические печи,
- сушильные установки с газовым нагревом,
- промышленные горелки,
- двойные газовые клапаны DUNGS,
- газовые мультиблоки,
- системы автоматического розжига,
- оборудование с контролем состояния предохранительной арматуры,
- газовые линии с автоматизированным циклом запуска.
Компания «Олниса» поставляет промышленную автоматику и оборудование для газовых систем, включая блоки контроля герметичности DUNGS VPS 504 S02 219877. Заказчикам доступны технические консультации по рабочему давлению, питанию, типу подключения и параметрам конкретного исполнения. Компания также обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Использование отдельной автоматической проверки позволяет контролировать состояние запорных клапанов до перехода оборудования к рабочему циклу. К ключевым преимуществам модели относятся:
- автоматическая проверка двух клапанов,
- максимальное рабочее давление 500 мбар,
- контроль объема до 4 л,
- создание собственного испытательного давления,
- время проверки около 10–26 секунд,
- отдельный аварийный сигнал,
- отдельный сигнал разрешения работы,
- 7-контактное подключение,
- питание 230 В AC,
- компактное размещение возле газовой арматуры,
- до 20 контрольных циклов в час,
- совместимость с газовыми мультиблоками DUNGS,
- применение с автоматическими клапанами классов A и B,
- возможность включения в автоматизированную последовательность запуска горелки.
Таким образом, DUNGS VPS 504 S02 219877 — автоматический блок контроля герметичности, предназначенный для проверки двух запорных газовых клапанов перед разрешением рабочего цикла. Встроенный насос формирует контрольное давление, а измерительная система оценивает способность закрытой арматуры удерживать его без недопустимой утечки. Компактное исполнение, рабочее давление до 500 мбар и автоматический цикл продолжительностью около 10–26 секунд позволяют использовать устройство в горелочных, котельных и промышленных газовых установках. Заказать блок DUNGS VPS 504 S02 219877 можно в компании «Олниса» с техническими консультациями по характеристикам и оперативной доставкой по всей стране.
