Вертикальный многоступенчатый насос Grundfos CR 45-4-2 A-F-A-E-HQQE 96122802 — производительная подача воды под высоким напором

Grundfos CR 45-4-2 A-F-A-E-HQQE 96122802 — вертикальный многоступенчатый центробежный насос, рассчитанный на процессы, где необходимо перемещать значительный объем воды с одновременным созданием высокого давления. Номинальная производительность данной модификации составляет 45 м³/ч, поэтому оборудование ориентировано преимущественно на промышленные и инженерные системы. Четыре последовательно работающие ступени постепенно передают жидкости энергию, формируя номинальный напор 72,1 м. Вертикальная компоновка позволяет получить такие характеристики без значительного увеличения площади установки.

Технические характеристики

Рабочие данные модели рассчитаны на интенсивную эксплуатацию в напорных системах. Ниже рассмотрим основные параметры насоса Grundfos CR 45-4-2 96122802:

• категория — вертикальный многоступенчатый насос,
• исполнение — CR 45-4-2 A-F-A-E-HQQE,
• код изделия — 96122802,
• номинальная подача — 45 м³/ч,
• номинальный напор — 72,1 м,
• максимальный напор — 92,4 м,
• количество ступеней — 4,
• количество рабочих колес — 4,
• рабочие колеса уменьшенного диаметра — 2,
• расчетная частота вращения — 2923 об/мин,
• мощность двигателя P2 — 15 кВт,
• частота сети — 50 Гц,
• питание — трехфазное,
• напряжение — 3 × 380–415/660–690 В,
• входное присоединение — DN 80,
• выходное присоединение — DN 80,
• максимальное рабочее давление — 16 бар,
• диапазон температуры жидкости — от –30 до +120 °C,
• уплотнение вала — HQQE,
• класс эффективности двигателя — IE3,
• степень защиты двигателя — IP55,
• масса — около 179 кг.

Особенности конструкции устройств

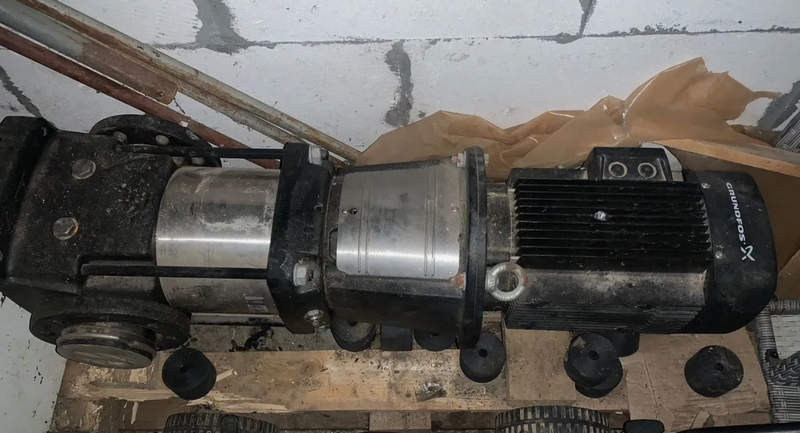

Grundfos CR 45-4-2 A-F-A-E-HQQE 96122802 имеет вертикальный пакет ступеней, расположенных вдоль общего вала. Поток последовательно проходит через четыре рабочих колеса и камеры, благодаря чему напор увеличивается не одномоментно, а по мере движения жидкости вверх по гидравлической части. Рабочие колеса изготовлены из нержавеющей стали AISI 304, а основание — из чугуна. Между насосом и электродвигателем используется разъемная муфта. Такое решение позволяет обслуживать торцевое уплотнение HQQE без демонтажа двигателя. Входной и выходной фланцы DN 80 находятся на одном уровне, что удобно при включении агрегата в горизонтальную магистраль. Электродвигатель имеет воздушное охлаждение, класс энергоэффективности IE3 и встроенные PTC-термисторы для температурного контроля обмоток.

Области применения

Производительность 45 м³/ч позволяет использовать модель в системах с существенным расходом воды. Ниже рассмотрим характерные направления применения:

• промышленное водоснабжение,
• повысительные установки,
• системы водоподготовки,
• технологические линии предприятий,
• циркуляционные контуры,
• подача воды на фильтрационное оборудование,
• системы мойки и промывки,
• перекачивание между резервуарами,
• инженерное водоснабжение крупных зданий,
• котельные комплексы,
• охлаждающие контуры,
• производственные процессы с повышенным требованием к напору.

Компания «Олниса» поставляет промышленную насосную технику, включая вертикальные многоступенчатые насосы Grundfos CR 45-4-2 A-F-A-E-HQQE 96122802. Клиентам предоставляются технические консультации по гидравлическим параметрам, характеристикам электродвигателя, рабочему давлению и присоединительным размерам. Компания также обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Конструкция модели сочетает высокую производительность с вертикальной компоновкой. Ключевыми преимуществами являются:

• номинальная подача 45 м³/ч,
• напор 72,1 м в расчетной точке,
• максимальный напор 92,4 м,
• четырехступенчатая гидравлика,
• двигатель мощностью 15 кВт,
• энергоэффективность IE3,
• рабочие колеса из нержавеющей стали,
• температура жидкости до +120 °C,
• рабочее давление до 16 бар,
• фланцевые подключения DN 80,
• механическое уплотнение HQQE,
• вертикальное исполнение,
• inline-расположение патрубков,
• защита двигателя IP55.

Таким образом, Grundfos CR 45-4-2 A-F-A-E-HQQE 96122802 — мощный вертикальный многоступенчатый насос для систем, где требуются значительный расход и высокий напор. Производительность 45 м³/ч, двигатель 15 кВт и четыре гидравлические ступени позволяют использовать модель в водоснабжении, технологических и промышленных контурах. Заказать насос Grundfos CR 45-4-2 96122802 можно в компании «Олниса». Доступны технические консультации по характеристикам оборудования и оперативная доставка по всей стране.
