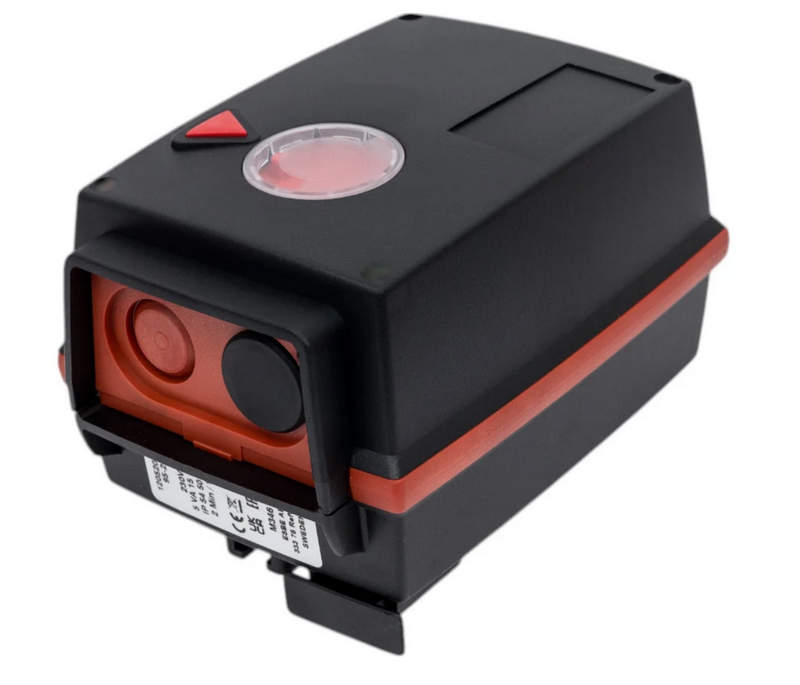

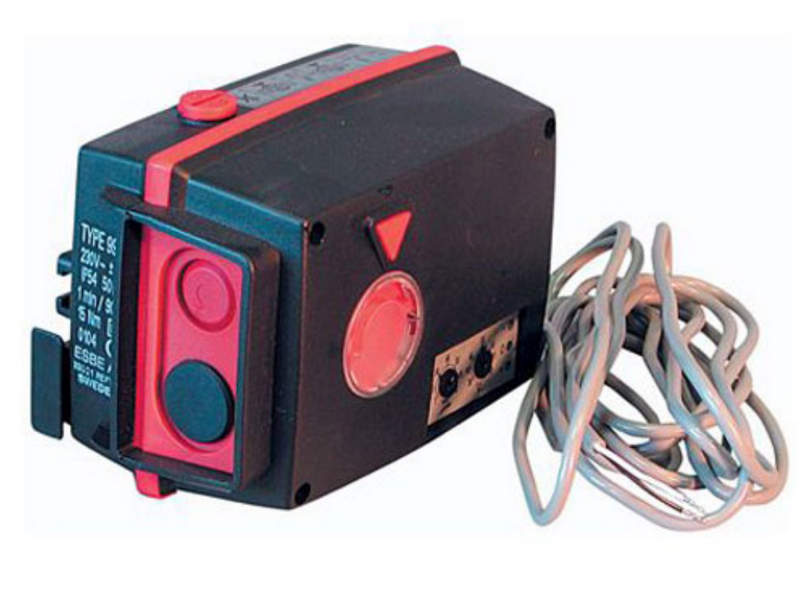

ESBE 95-2 12052000 — поворотный электропривод для смесительных и регулирующих клапанов

Регулирование потока теплоносителя в отопительных и технологических контурах требует точного управления положением поворотного клапана. Вручную выполнить такую задачу можно только эпизодически, тогда как автоматическая система должна постоянно изменять положение затвора в зависимости от сигнала контроллера. Для этого применяются электроприводы, которые преобразуют управляющую команду в ограниченное угловое перемещение. Поворотный электропривод ESBE 95-2 с артикулом 12052000 относится к серии 90 и предназначен для управления ротационными клапанами. Модель работает от сети 230 В переменного тока и использует трёхточечный алгоритм, при котором автоматика отдельно подает команды на открытие и закрытие.

Технические характеристики

Ниже рассмотрим основные параметры электропривода ESBE 95-2 12052000:

• бренд — ESBE,
• категория оборудования — поворотный электропривод,
• серия — 90,
• модель — 95-2,
• артикул — 12052000,
• напряжение питания — 230 В AC,
• частота питающей сети — 50 Гц,
• тип управляющего сигнала — трёхточечный SPDT,
• время поворота на 90° — 120 с,
• крутящий момент — 15 Н·м,
• регулируемый рабочий диапазон — от 30° до 180°,
• степень защиты корпуса — IP54,
• класс защиты — II,
• потребляемая мощность для исполнения 230 В — 5 ВА,
• масса — около 0,8 кг,
• диапазон температуры окружающей среды — от -15 до +55 °C,
• совместимость — поворотные клапаны DN 15–150 соответствующих серий.

Особенности конструкции устройств

ESBE 95-2 12052000 построен как редукторный электромеханический привод. Электродвигатель внутри корпуса вращается значительно быстрее, чем сам клапан, поэтому между ним и выходным валом располагается редуктор. Он снижает скорость и одновременно увеличивает доступный крутящий момент до 15 Н·м. Трёхточечная схема управления означает, что контроллер не передает приводу точное цифровое значение положения. Вместо этого подается одна из двух команд: движение в сторону открытия либо движение в сторону закрытия. Когда напряжение на управляющем входе исчезает, привод прекращает перемещение и сохраняет достигнутое положение. Именно поэтому ESBE 95-2 может использоваться не только для полного открытия или закрытия клапана. Автоматика способна останавливать вал в промежуточной точке и тем самым изменять пропорцию смешения двух потоков. Такой принцип особенно удобен в отопительных контурах с погодозависимым или температурным регулированием. Время хода 120 секунд на угол 90° снижает резкость изменения гидравлического режима. Клапан перемещается постепенно, поэтому температура и расход в контуре меняются более плавно, чем при быстродействующем исполнительном механизме. Это помогает уменьшить резкие колебания параметров системы. Рабочий угол можно настраивать с помощью регулируемых кулачковых элементов. Производитель предусматривает диапазон приблизительно от 30° до 180°, благодаря чему один привод можно адаптировать к клапанам с различным требуемым сектором вращения. Конструкция также допускает ручное управление. Механизм можно временно отсоединить от двигателя с помощью специальной кнопки и изменить положение клапана рычагом. Такая функция удобна при проверке системы, аварийном режиме или сервисных операциях.

Области применения

Ключевыми направлениями использования ESBE 95-2 12052000 являются:

• управление трёхходовыми смесительными клапанами,
• управление четырёхходовыми поворотными клапанами,
• регулирование температуры теплоносителя,
• автоматизация котельных контуров,
• управление системами отопления,
• распределение потоков в гидравлических схемах,
• работа совместно с погодозависимыми контроллерами,
• автоматическое изменение положения клапана в системах HVAC,
• регулирование потоков в технических тепловых установках.

Компания «Олниса» осуществляет поставку промышленного и инженерного оборудования, включая поворотный электропривод ESBE 95-2 с артикулом 12052000. По представленному оборудованию доступны технические консультации. Компания организует оперативную доставку продукции по всей стране.

Преимущества

Ниже рассмотрим основные преимущества электропривода ESBE 95-2 12052000:

• крутящий момент 15 Н·м,
• плавный ход 120 секунд на 90°,
• трёхточечное управление,
• возможность остановки в промежуточном положении,
• регулируемый сектор вращения,
• совместимость с большим диапазоном поворотных клапанов,
• ручное управление при необходимости,
• степень защиты IP54,
• потребляемая мощность около 5 ВА,
• возможность установки вспомогательного выключателя,
• рабочий диапазон температуры окружающей среды от -15 до +55 °C.

Таким образом, ESBE 95-2 12052000 представляет собой медленноходный поворотный электропривод, рассчитанный на точное позиционирование регулирующего клапана, а не на быстрое двухпозиционное переключение. Редуктор формирует момент 15 Н·м, а трёхточечное управление позволяет автоматике удерживать клапан в любом необходимом промежуточном положении. Модель подходит для смесительных и распределительных контуров, где требуется плавное изменение температуры или расхода. Компания «Олниса» предоставляет технические консультации по оборудованию ESBE и обеспечивает оперативную доставку продукции по всей стране.
