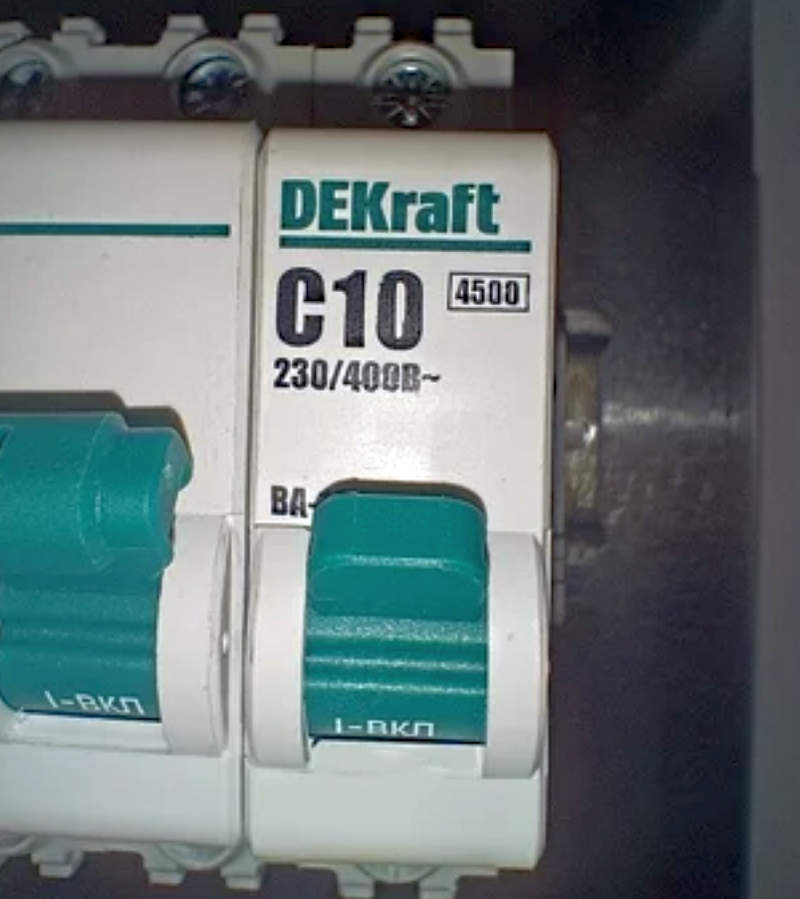

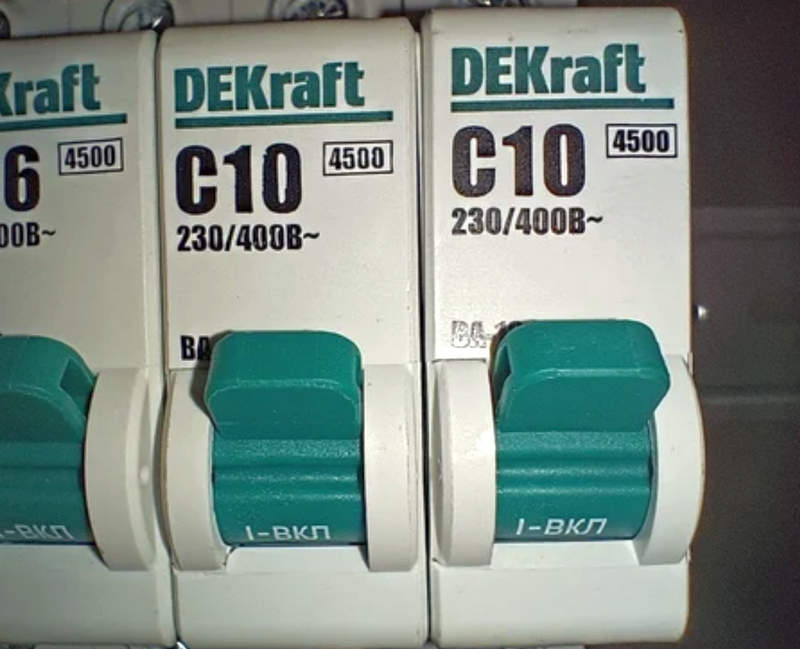

DEKraft ВА-101 11053DEK — однополюсный автоматический выключатель 10 А для локальной защиты электрической линии

Когда ток в проводнике становится выше расчетного, опасность возникает не обязательно мгновенно. Кабель может нагреваться постепенно, изоляция — терять свойства, а соединения — испытывать повышенную тепловую нагрузку. Совсем иная ситуация появляется при коротком замыкании: ток возрастает скачком, и цепь необходимо разорвать за очень короткое время. Для обоих сценариев применяется один компактный аппарат, но внутри него работают два разных механизма. Автоматический выключатель DEKraft ВА-101 с артикулом 11053DEK рассчитан на однополюсную защиту линии с номинальным током 10 А. Модель имеет характеристику C и отключающую способность 4,5 кА.

Технические характеристики

Ниже рассмотрим основные параметры автоматического выключателя DEKraft ВА-101 11053DEK:

• бренд — DEKraft,
• категория оборудования — модульный автоматический выключатель,
• серия — ВА-101,
• артикул — 11053DEK,
• количество полюсов — 1,
• номинальный ток — 10 А,
• времятоковая характеристика — C,
• номинальная отключающая способность — 4,5 кА,
• основная функция — защита линии от перегрузки и короткого замыкания,
• конструктивное исполнение — модульное,
• способ размещения — внутри распределительного щита на DIN-рейке,
• дополнительная особенность серии — возможность установки аксессуаров с левой стороны аппарата.

Особенности конструкции устройств

Внутренняя логика DEKraft ВА-101 11053DEK построена на разделении медленной и быстрой аварийной реакции. Если ток превышает нормальное значение умеренно и сохраняется продолжительное время, нагрев постепенно изменяет состояние биметаллического элемента. Две соединенные пластины с различным коэффициентом температурного расширения изгибаются неодинаково, поэтому при достижении определенного уровня нагрева возникает механическое усилие, освобождающее защелку отключения. Такой способ специально рассчитан на перегрузку, а не на мгновенный аварийный скачок. Кратковременное превышение тока не обязательно приводит к немедленному разрыву цепи, поскольку отдельные потребители при запуске способны ненадолго потреблять больше номинального значения. Именно поэтому времятоковая характеристика C имеет практическое значение: автомат допускает определенный пусковой бросок, но быстро реагирует при переходе тока в область, соответствующую короткому замыканию. Для быстрого отключения используется электромагнитный узел. Через его катушку проходит ток защищаемой линии. При резком увеличении тока магнитное воздействие возрастает настолько, что сердечник практически сразу приводит в движение механизм расцепления. Контакты разъединяются значительно быстрее, чем успела бы сработать тепловая часть. Само размыкание контактов еще не означает полного прекращения электрического процесса. Между расходящимися металлическими поверхностями появляется дуга. Она представляет собой проводящий ионизированный канал и способна поддерживать ток даже после физического разделения контактов. Поэтому внутри автомата имеется система, которая растягивает, дробит и охлаждает дуговой канал до момента его погасания. Отключающая способность 4,5 кА описывает именно аварийную стойкость аппарата. Это не значение нормальной нагрузки и не допустимый длительный ток. Параметр показывает уровень тока короткого замыкания, который выключатель рассчитан прервать в установленных испытательных условиях без разрушения, исключающего дальнейшую безопасную работу.

Области применения

Ниже рассмотрим характерные варианты использования DEKraft ВА-101 11053DEK:

• отдельные линии освещения с расчетным током в пределах номинала аппарата,
• низкомощные однофазные группы потребителей,
• вспомогательные цепи электрических шкафов,
• цепи питания автоматики,
• локальные линии внутри распределительных устройств,
• однофазные ответвления с характеристиками, соответствующими автомату 10 А типа C,
• защита кабельного участка от продолжительного превышения допустимой нагрузки,
• автоматическое отключение линии при возникновении короткого замыкания.

Компания «Олниса» поставляет электротехническое и промышленное оборудование, в том числе автоматический выключатель DEKraft ВА-101 с артикулом 11053DEK. По представленным позициям доступны технические консультации. Оперативная доставка продукции организуется по всей стране.

Преимущества

Ниже рассмотрим практические особенности DEKraft ВА-101 11053DEK:

• два независимых физических принципа реакции на аварийный ток,
• разделение защиты от перегрузки и короткого замыкания,
• характеристика C для цепей с допустимым кратковременным пусковым током,
• компактное однополюсное исполнение,
• номинал 10 А для сравнительно малонагруженных линий,
• предельная коммутационная способность 4,5 кА,
• внутренняя система гашения электрической дуги,
• механизм свободного расцепления,
• усиленное соединение корпуса пятью монолитными заклепками,
• боковые каналы для улучшения теплоотдачи,
• возможность дополнения аппарата совместимыми аксессуарами слева.

Таким образом, DEKraft ВА-101 11053DEK следует рассматривать не как простой выключатель, а как компактный механико-электрический защитный узел. При медленном росте нагрузки решение об отключении фактически принимает нагреваемый биметалл, а при резком токовом скачке срабатывает электромагнитный расцепитель. После открытия контактов отдельная внутренняя система подавляет электрическую дугу. Такое разделение функций позволяет одному аппарату реагировать на аварии, развивающиеся с совершенно разной скоростью. При номинале 10 А, характеристике C и отключающей способности 4,5 кА модель 11053DEK предназначена для соответствующих однофазных линий в модульных распределительных системах.
