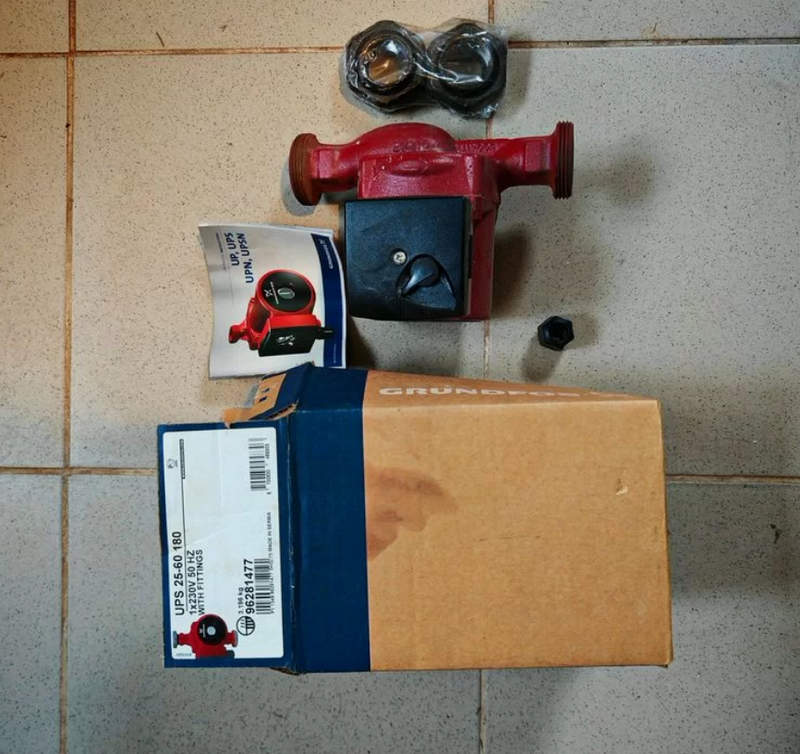

Grundfos UPS 25-60 180 относится к циркуляционным насосам с мокрым ротором, предназначенным для принудительного движения теплоносителя в замкнутых гидравлических контурах. Модель применяется в системах отопления, теплых полов и кондиционирования, где требуется стабильная циркуляция жидкости. Обозначение 25 указывает на присоединительный типоразмер, 60 соответствует максимальному напору порядка 6 м, а 180 обозначает монтажную длину 180 мм. Частота вращения изменяется ручным ступенчатым переключателем.

Технические характеристики

Ниже перечислены основные параметры распространенного исполнения Grundfos UPS 25-60 180:

• максимальная подача — приблизительно до 4,5 м3/ч,
• монтажная длина корпуса — 180 мм,
• условный размер подключения — DN 25,
• резьбовое присоединение — G 1 1/2,
• потребляемая мощность по ступеням — ориентировочно 45, 65 и 90 Вт,
• рабочий ток в зависимости от режима — примерно 0,20–0,40 А,
• максимальное рабочее давление — до 10 бар,
• допустимая температура жидкости — ориентировочно от +2 до +110 C,
• тип ротора — мокрый, с охлаждением и смазкой перекачиваемой средой,
• тип регулирования — ручное трехступенчатое изменение частоты вращения.

Гидравлическая характеристика зависит от выбранной скорости. На первой ступени насос создает меньший перепад давления и потребляет минимальную мощность. Вторая ступень используется как промежуточный режим при средних гидравлических потерях. Третья ступень обеспечивает наиболее высокий напор. При росте сопротивления трубопровода фактическая подача снижается.

Особенности конструкции

Конструктивная схема Grundfos UPS 25-60 180 основана на компоновке с мокрым ротором, при которой ротор электродвигателя и подшипниковые элементы контактируют с перекачиваемой жидкостью. Такое решение исключает необходимость традиционного торцевого уплотнения вала и уменьшает количество механических узлов. Корпус насосной части обычно выполняется из чугуна. Рабочее колесо изготовлено из полимерного материала и рассчитано на создание требуемого напора. Статор отделен от ротора герметичной немагнитной гильзой. Вал и опорные элементы работают с жидкостной смазкой, поэтому гидравлическая часть должна быть заполнена теплоносителем. Клеммная коробка размещается на корпусе электродвигателя и содержит элементы подключения питания и переключатель трех скоростей. Направление потока указывается стрелкой на корпусе. Монтаж выполняется так, чтобы вал ротора занимал горизонтальное положение: это обеспечивает равномерную смазку подшипников. Перед запуском насосная камера должна быть заполнена жидкостью, поскольку сухой ход ухудшает охлаждение и ускоряет износ деталей.

Режимы и принципы работы

Принцип действия основан на передаче механической энергии рабочему колесу. Ниже перечислены последовательность процессов и особенности трех режимов:

• электродвигатель создает вращающий момент и приводит ротор во вращение,
• рабочее колесо сообщает жидкости кинетическую энергию,
• в корпусе скорость потока частично преобразуется в давление,
• на всасывающем патрубке формируется зона пониженного давления, обеспечивающая приток жидкости,
• на напорном патрубке создается перепад давления, поддерживающий циркуляцию по трубопроводу,
• первая скорость используется при небольшом сопротивлении контура и пониженной потребности в напоре,
• вторая скорость применяется при среднем сопротивлении и служит промежуточным рабочим режимом,
• третья скорость используется при необходимости максимальной производительности и напора.

Области применения

Функциональные параметры модели позволяют использовать ее в различных инженерных системах. Основными областями применения являются следующие направления:

• контуры водяного теплого пола с циркуляционными коллекторами,
• двухтрубные и однотрубные отопительные системы,
• закрытые контуры с котлами различного типа,
• теплообменные узлы, где требуется постоянное движение жидкости,
• модернизация существующих контуров с монтажной длиной насоса 180 мм.

Таким образом, Grundfos UPS 25-60 180 представляет собой трехскоростной циркуляционный насос с монтажной длиной 180 мм, подключением DN 25, максимальным напором до 6 м и производительностью порядка 4,5 м3/ч. Модель рассчитана на работу в замкнутых системах отопления и других контурах с принудительным движением теплоносителя.
