Погружная насосная станция Grundfos SBA 3-45 A — конструкция и применение
Погружная автоматическая установка Grundfos SBA 3-45 A предназначена для подачи чистой воды из накопительных резервуаров, колодцев и других источников, где требуется стабильное давление без отдельного внешнего блока управления. Модель объединяет многоступенчатый насос, электродвигатель, датчики и автоматику пуска. Индекс 3-45 указывает на гидравлический класс установки, а буква A обозначает исполнение с поплавковым выключателем, контролирующим допустимый уровень воды.

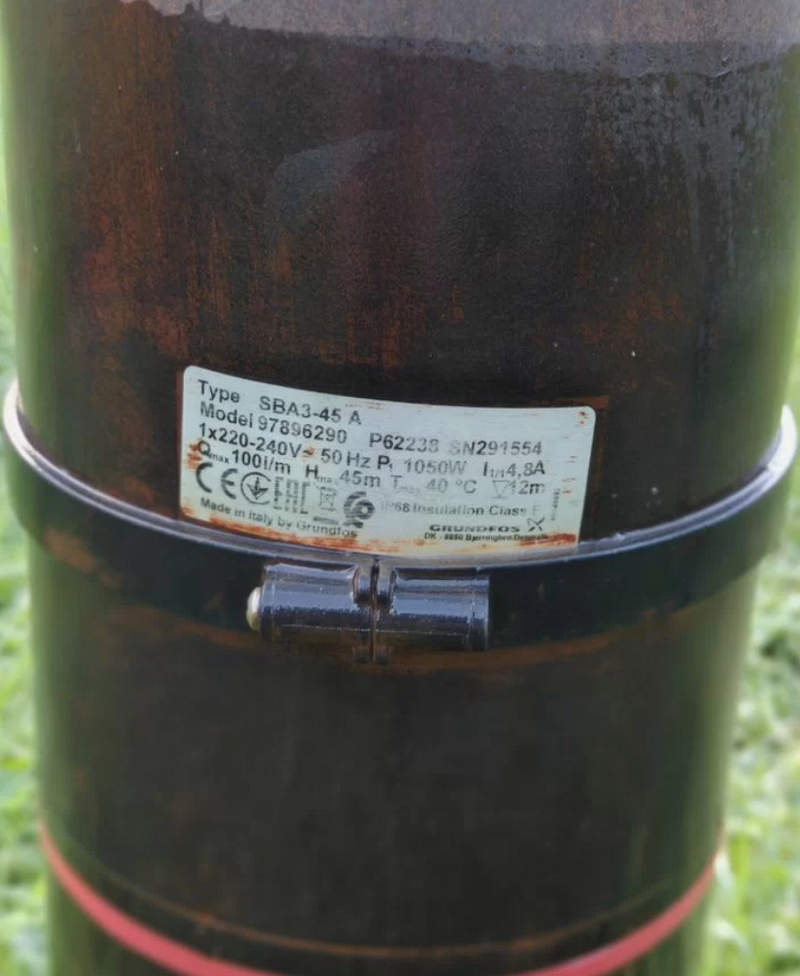

Технические характеристики
К основным характеристикам типового исполнения относятся:
- рабочее давление, формируемое насосной частью, до приблизительно 4,5 бар,
- потребляемая мощность порядка 1,0–1,1 кВт,
- присоединительный размер напорного патрубка Rp 1,
- степень защиты погружной части IP68,
- пуск по падению давления примерно до 2,2 бар,
- автоматическая остановка после прекращения водоразбора,
- перекачиваемая среда — чистая вода без длинноволокнистых и абразивных включений.
Гидравлическая характеристика определяется сопротивлением трубопровода, высотой подъема и текущим расходом. При увеличении расхода доступный напор снижается, поэтому рабочая точка формируется на пересечении характеристики насоса и характеристики системы. Многоступенчатая схема обеспечивает более высокий напор по сравнению с одноступенчатыми погружными агрегатами аналогичных габаритов.
Особенности конструкции

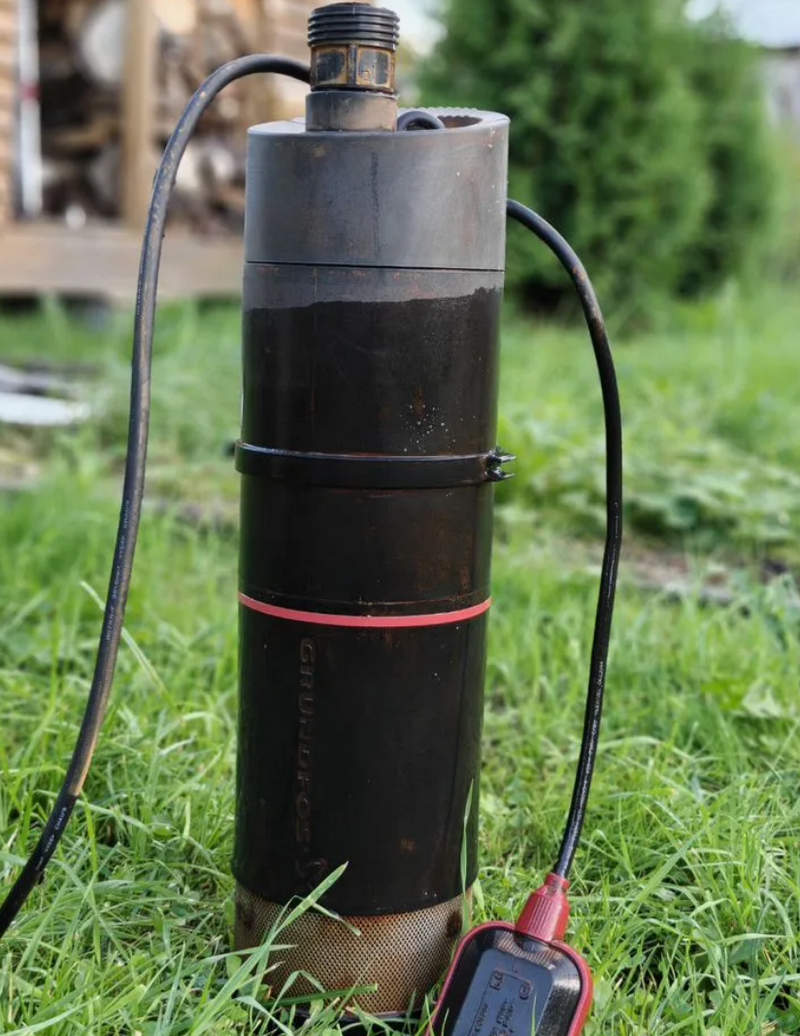

Конструкция Grundfos SBA 3-45 A построена по принципу компактного моноблочного погружного агрегата. Каждая ступень передает жидкости дополнительную энергию, благодаря чему давление повышается постепенно. Встроенная автоматика контролирует давление и наличие водоразбора. При открытии крана давление в системе уменьшается, после достижения порогового значения формируется команда на запуск двигателя. Насос начинает подачу воды и поддерживает поток в пределах своей гидравлической характеристики. После закрытия водоразборной точки расход прекращается, автоматика распознает изменение режима и останавливает двигатель.
Исполнение A снабжено поплавковым выключателем. При достаточном уровне цепь управления разрешает работу, а при снижении воды ниже допустимой отметки выключатель размыкает цепь или передает сигнал на остановку. Это уменьшает вероятность сухого хода и связанных с ним перегрева, ускоренного износа уплотнений и повреждения гидравлических элементов. Ключевыми элементами конструкции являются: многоступенчатая центробежная гидравлическая часть, герметизированный погружной электродвигатель, встроенный блок автоматического пуска и останова, датчики, реагирующие на изменение давления и расхода, поплавковый выключатель контроля уровня, напорный патрубок с резьбовым соединением, силовой кабель увеличенной длины для погружного монтажа, защитный корпус, рассчитанный на постоянный контакт с водой.
Режимы и принцип работы
Функционирование Grundfos SBA 3-45 A основано на автоматическом изменении состояния между ожиданием и подачей воды. Основные рабочие состояния можно представить следующим образом:
- режим ожидания при закрытых точках потребления,
- автоматический пуск при падении давления,
- рабочая подача воды через многоступенчатую гидравлическую часть,
- автоматическая остановка после прекращения расхода,
- блокировка или отключение при недостаточном уровне воды,
- повторный переход в готовность после восстановления допустимых условий.
Центробежный принцип действия предполагает передачу кинетической энергии жидкости вращающимися колесами. В направляющих аппаратах часть скорости преобразуется в статическое давление. Последовательное прохождение нескольких ступеней суммирует создаваемый напор.
Области применения
Модель применяется там, где требуется автоматическая подача чистой воды из заглубленного или накопительного источника. Наиболее характерными направлениями использования являются:
- водоснабжение частных домов из колодцев,
- подача воды из накопительных резервуаров,
- использование собранной дождевой воды для технических нужд,
- полив садовых и приусадебных участков,
- наполнение емкостей и вспомогательных контуров,
- организация локальных систем водоснабжения с автоматическим запуском насоса.
Таким образом, Grundfos SBA 3-45 A представляет собой погружную автоматическую установку, объединяющую многоступенчатый насос, электродвигатель, контроль давления и поплавковую защиту. Напор до 45 м, питание 230 В, автоматический запуск и возможность погружения до 10 м делают модель пригодной для автономных систем водоснабжения из колодцев и резервуаров. Правильное соответствие расхода, высоты подъема и гидравлических потерь позволяет использовать рабочую характеристику агрегата наиболее эффективно в работе. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосное оборудование Grundfos. В «Олниса» можно заказать Grundfos SBA 3-45 A для применения в системах подачи воды различного назначения. Поставка организуется как часть направления промышленного и инженерного оборудования компании.
