Оптический терминал Eltex ONT NTU-1: стабильная передача данных и удобное подключение

Eltex ONT NTU-1 — оптический абонентский терминал для подключения пользовательского сегмента к пассивной оптической сети. Устройство выполняет преобразование оптического сигнала GPON в электрический Ethernet-интерфейс и применяется в сетях широкополосной передачи данных. Компактное исполнение рассчитано на размещение у абонента, а стандартные механизмы регистрации обеспечивают работу с операторским оборудованием GPON.

Технические характеристики

Ниже перечислены основные параметры Eltex ONT NTU-1, определяющие режимы передачи данных:

• технология доступа — GPON с организацией нисходящего и восходящего потоков по одному оптическому волокну,
• скорость передачи в нисходящем направлении — до 2,488 Гбит/с,
• скорость передачи в восходящем направлении — до 1,244 Гбит/с,
• пользовательский интерфейс — 1 порт Ethernet 10/100/1000BASE-T,
• оптический разъем — SC/APC с угловой полировкой торца,
• длина волны приема — 1490 нм,
• длина волны передачи — 1310 нм,
• класс оптического интерфейса — типовой GPON B+,
• допустимая дальность линии — до 20 км при соблюдении оптического бюджета,
• сетевой режим Ethernet — полнодуплексный или полудуплексный в зависимости от согласования порта,
• питание — постоянное напряжение от внешнего адаптера,
• номинальное напряжение питания — 12 В,
• потребляемая мощность — ориентировочно до 6 Вт в рабочем режиме,
• рабочая температура — приблизительно от 0 до +40 C для внутреннего размещения,
• относительная влажность — до 80 % без образования конденсата,
• монтаж — настольный или настенный в зависимости от схемы размещения.

Особенности конструкции

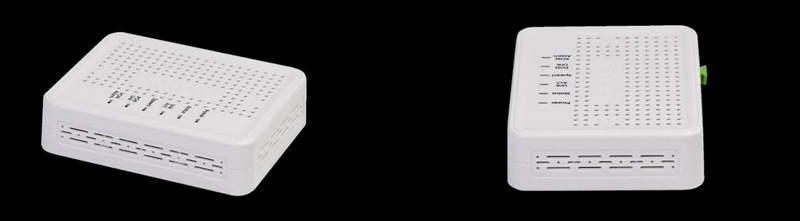

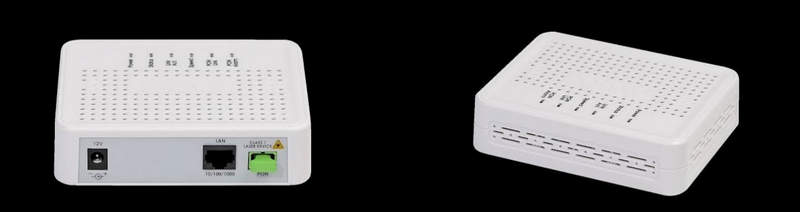

Конструкция Eltex NTU-1 включает оптический приемопередающий модуль, процессор обработки GPON-трафика, Ethernet-контроллер, цепи питания и элементы индикации состояния. Оптический тракт выполняет преобразование среды передачи без внешнего медиаконвертера. Разъем SC/APC обеспечивает подключение одномодового волокна и уменьшает обратные отражения благодаря угловой полировке. Порт RJ-45 служит для соединения с Ethernet-устройством. Светодиодные индикаторы отображают наличие питания, состояние регистрации в PON, наличие аварийного оптического состояния и активность локального интерфейса. Электронная часть управляет синхронизацией, регистрацией, приемом кадров и передачей трафика через Ethernet. Пассивное охлаждение исключает вентилятор и снижает акустический шум.

Принципы и режимы работы

Ниже перечислены основные процессы работы терминала в сети доступа:

• при включении устройство выполняет самотестирование электронных узлов и запуск оптического интерфейса,
• после обнаружения сигнала OLT терминал переходит к процедуре синхронизации и регистрации в GPON,
• нисходящий поток принимается общим оптическим каналом, после чего терминал выделяет адресованные ему данные,
• восходящий поток передается во временных интервалах, назначаемых головным оборудованием,
• при изменении скорости локального порта автоматически согласуются параметры соединения 10, 100 или 1000 Мбит/с,
• при отсутствии оптического сигнала терминал фиксирует состояние линии и прекращает штатный обмен пользовательскими данными,
• после восстановления связи устройство выполняет повторную синхронизацию и возвращается к передаче трафика.

Функциональная организация

Работа терминала основана на разделении оптического и пользовательского трактов. Приемник выделяет нисходящий поток, после чего контроллер проверяет служебные параметры и передает пользовательские кадры в Ethernet-интерфейс. Передатчик формирует восходящий оптический сигнал лишь в заданные временные интервалы, благодаря чему несколько абонентских устройств могут использовать единое волокно без наложения сигналов. Локальный порт поддерживает автоматическое определение скорости и дуплекса. Такая схема обеспечивает централизованное управление доступом со стороны головного узла и изоляцию пользовательских соединений на уровне логики GPON.

Области применения

Eltex ONT NTU-1 применяется для окончания оптической линии и выдачи одного Ethernet-подключения. Ниже перечислены основные направления эксплуатации:

• подключение квартир и частных домов к сетям широкополосного доступа,
• организация Ethernet-доступа в офисных и административных помещениях,
• подключение локального маршрутизатора к операторской GPON-линии,
• создание абонентского узла в сетях FTTx,
• использование в распределенных объектах, где требуется один гигабитный пользовательский порт.

Таким образом, Eltex ONT NTU-1 представляет собой компактный оптический терминал для завершения GPON-линии и передачи пользовательского трафика через гигабитный Ethernet-порт. Его архитектура объединяет оптический приемопередатчик, средства регистрации в сети и локальный интерфейс в одном корпусе, что делает устройство функционально завершенным элементом абонентского доступа. Компания «Олниса» поставляет Eltex ONT NTU-1 и другое промышленное и телекоммуникационное оборудование. Поставки «Олниса» позволяют комплектовать объекты серийными устройствами Eltex в требуемом объеме.
