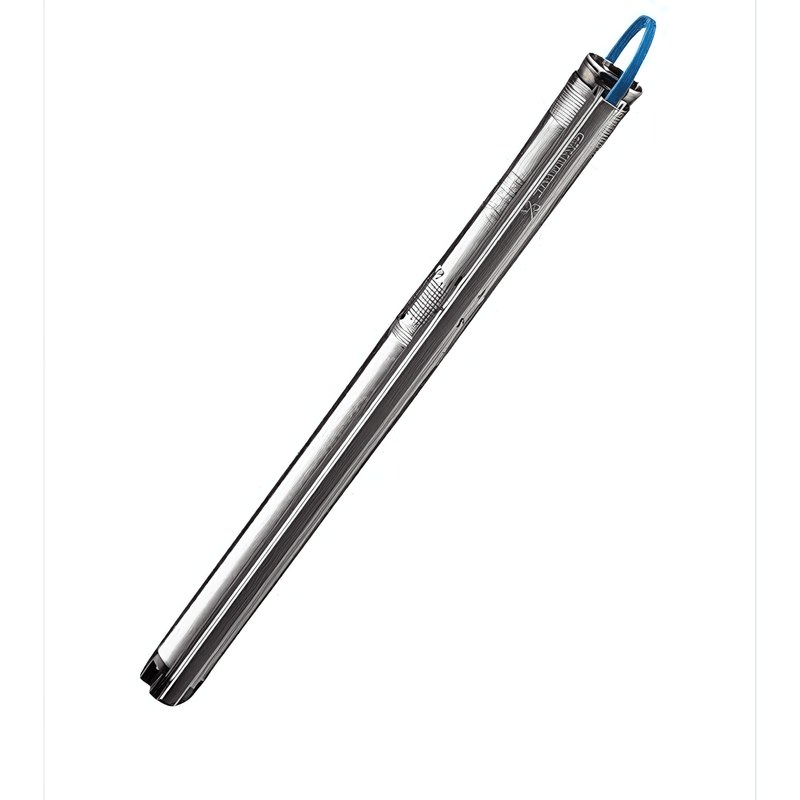

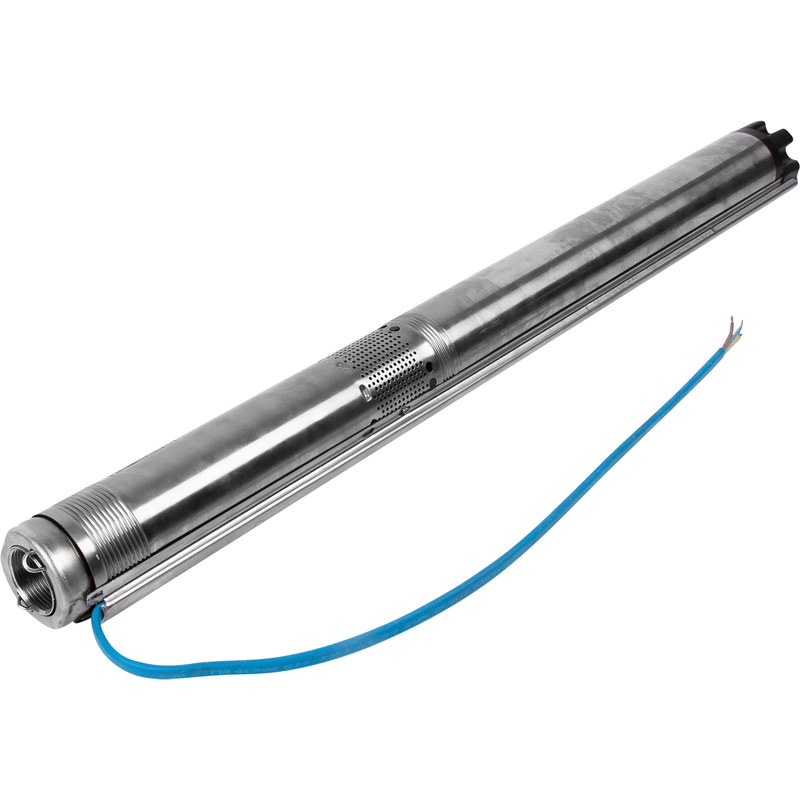

Скважинный насос Grundfos SQ 3 105 для частных и промышленных систем водоснабжения
Скважинный насос Grundfos SQ 3-105 представляет собой компактное погружное многоступенчатое оборудование, предназначенное для подъема и транспортировки чистой воды из скважин, резервуаров и водозаборных источников. Конструкция агрегата рассчитана на эксплуатацию в условиях ограниченного диаметра обсадных труб благодаря трехдюймовому корпусу и высокой производительности при небольших габаритах. Насос относится к серии SQ и оснащается электродвигателем MS3 мощностью 1,85 кВт, обеспечивающим стабильную работу при напряжении 1 × 200–240 В и частоте 50/60 Гц.
Технические характеристики
Ключевыми техническими параметрами Grundfos SQ 3-105 являются следующие значения, определяющие рабочие возможности оборудования:
- Модель электродвигателя: MS3,
- Номинальная мощность двигателя P2: 1,85 кВт,
- Потребляемая мощность P1: 2,54 кВт,
- Номинальное напряжение питания: 1 × 200–240 В,
- Частота электрической сети: 50/60 Гц,
- Номинальный ток: 12,3 А,
- Коэффициент мощности: 1,00,
- Количество рабочих ступеней: 8,
- Диаметр корпуса насоса: 74 мм,
- Минимальный диаметр скважины для установки: 76 мм,
- Размер напорного соединения: Rp 1 1/4,
- Степень защиты электродвигателя и насоса: IP68,
- Максимальная температура перекачиваемой жидкости: 35 C,
- Плотность рабочей жидкости при расчетных условиях: 998,2 кг/м3,
- Длина соединительного кабеля: 1,5 м,
- Масса оборудования: около 6,5 кг,
- Материал корпуса насосной части: нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304 и полимерные элементы,
- Материал рабочих колес: полиамид,
- Материал корпуса двигателя: нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304.
Особенности конструкции
Конструкция Grundfos SQ 3-105 выполнена с учетом требований к надежной эксплуатации погружного оборудования в скважинах малого диаметра. Насосный блок имеет вертикальное вытянутое исполнение, благодаря чему агрегат может размещаться в узких обсадных трубах. Корпус изготовлен из коррозионностойких материалов, устойчивых к длительному контакту с водой, а внутренние элементы рассчитаны на снижение механического износа при постоянной циркуляции жидкости. Гидравлическая часть включает восемь последовательно расположенных рабочих ступеней с плавающими рабочими колесами. Каждая ступень оснащается отдельными опорными элементами из износостойких материалов, что способствует сохранению рабочих характеристик при длительной эксплуатации. Многоступенчатая схема обеспечивает постепенное увеличение давления потока без резких гидравлических нагрузок на внутренние компоненты. Электродвигатель MS3 выполнен с постоянными магнитами в роторной части, благодаря чему обеспечивается высокий уровень эффективности в широком диапазоне нагрузок. Конструкция предусматривает плавный запуск двигателя, что уменьшает пусковые токи и снижает воздействие на электрические компоненты системы. Встроенные защитные функции предотвращают повреждение оборудования при неблагоприятных режимах эксплуатации. Основными защитными механизмами являются:
- защита от сухого хода при отсутствии достаточного количества воды,
- защита от перегрева двигателя при превышении допустимой температуры,
- защита от перегрузки электрической части,
- защита от повышенного напряжения,
- защита от пониженного напряжения,
- защита от осевого перемещения рабочих элементов при обратной нагрузке.
Области применения
Благодаря сочетанию компактных размеров, высокого напора и устойчивой работы насос Grundfos SQ 3-105 используется в различных системах подачи воды. Основные направления эксплуатации включают:
- автономное водоснабжение жилых зданий,
- водоснабжение небольших инженерных объектов,
- использование в экологических и технических водных системах,
- поддержание давления в локальных водопроводных установках.
Таким образом, скважинный насос Grundfos SQ 3-105 является эффективным решением для организации надежной подачи воды в автономных и инженерных системах. Продуманная конструкция, мощный электродвигатель и многоступенчатый гидравлический механизм обеспечивают стабильные эксплуатационные характеристики оборудования. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos и других ведущих производителей. В ассортименте представлены насосные системы, электротехническое оборудование и инженерные решения для различных сфер применения.
