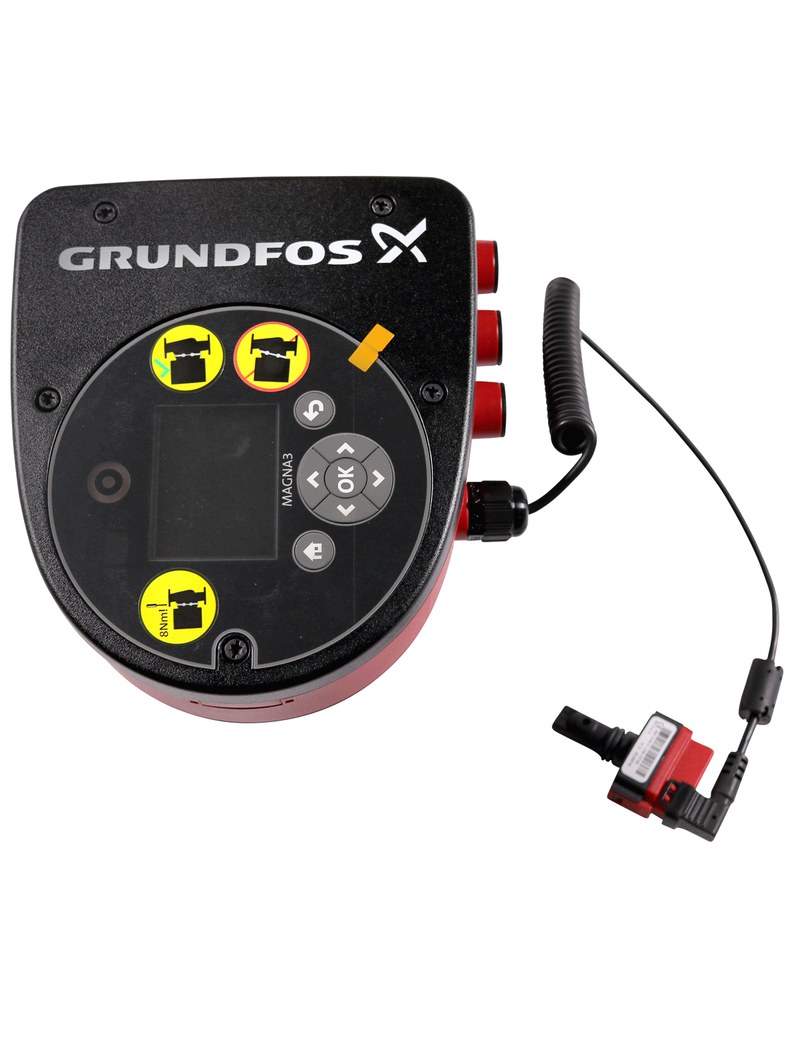

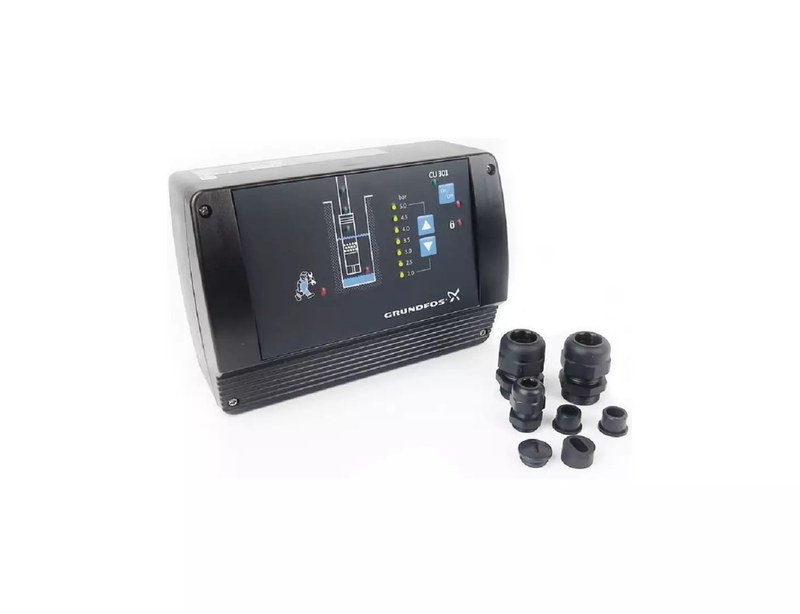

Плата управления насосом Grundfos для надежного контроля работы насосного оборудования

Плата управления насосом Grundfos представляет собой электронный функциональный узел, предназначенный для обеспечения автоматизированного контроля работы насосного оборудования, регулирования рабочих параметров и защиты электромеханических компонентов системы. Данный элемент является частью современных насосных установок, где требуется точное управление производительностью, поддержание заданных режимов эксплуатации и повышение надежности оборудования. Электронная плата объединяет силовые цепи, управляющие микроконтроллеры, датчики обратной связи и элементы защиты, формируя единую систему управления приводом насоса. Использование платы управления позволяет реализовать интеллектуальные алгоритмы регулирования, при которых параметры работы оборудования изменяются в зависимости от текущей нагрузки, давления, расхода или других технологических условий. В насосах Grundfos применяются электронные модули различной конфигурации, рассчитанные на совместную работу с циркуляционными, скважинными, дренажными и промышленными насосами.

Технические характеристики

Основные параметры платы управления насосом Grundfos определяются конструкцией конкретной серии оборудования, типом двигателя и назначением насосной системы. Электронный модуль обеспечивает обработку сигналов управления, коммутацию силовых цепей и контроль рабочих процессов с высокой точностью. Ключевыми характеристиками являются следующие параметры:

• Номинальное рабочее напряжение питания электронных модулей составляет 230 В переменного тока с частотой 50 Гц для однофазных исполнений,
• мощность управления рассчитана на работу с насосными электродвигателями различной производительности, включая модели с потребляемой мощностью от 25 Вт до нескольких киловатт,
• диапазон регулирования частоты вращения двигателя в системах с электронным управлением может достигать значений от 10 до 100 % номинальной скорости,
• точность поддержания заданных параметров давления и расхода обеспечивается цифровой обработкой сигналов с разрешением до нескольких десятых единиц измерения,
• рабочий температурный диапазон электронных компонентов обычно составляет от -20 C до +50 C в зависимости от исполнения корпуса и условий эксплуатации,
• степень защиты корпуса управляющего модуля может достигать IP55, что обеспечивает защиту от пыли и воздействия водяных струй,
• система диагностики контролирует состояние двигателя, перегрузку, перегрев, ошибки питания и нарушения режима работы,
• интерфейсы подключения включают входы для датчиков давления, температуры, уровня и внешних управляющих сигналов,
• электронная плата поддерживает режимы автоматического запуска, остановки, регулирования скорости и аварийного отключения,
• конструкция управляющих цепей предусматривает применение защитных компонентов для предотвращения повреждения при скачках напряжения и коротких замыканиях.

Принцип действия платы основан на получении информации от внутренних и внешних датчиков с последующей обработкой данных микропроцессорным блоком. Контроллер анализирует текущие параметры работы насоса и формирует управляющие сигналы для силовой части, которая изменяет режим функционирования электродвигателя. Благодаря этому обеспечивается стабильная производительность оборудования при изменении нагрузки в системе.

Особенности конструкции

Конструкция платы управления насосом Grundfos включает несколько функциональных зон, каждая из которых отвечает за определенный этап обработки и передачи электрических сигналов. Основу устройства составляет печатная плата с токопроводящими дорожками, выполненная из материалов с высокой устойчивостью к нагреву и механическим воздействиям. На поверхности размещаются микроконтроллер, силовые полупроводниковые элементы, конденсаторы, резисторы, реле и соединительные контакты. Микроконтроллер выполняет обработку поступающих данных и управляет алгоритмами работы насоса. Он сравнивает фактические показатели системы с заданными значениями и корректирует режим функционирования оборудования. Силовой блок отвечает за передачу электрической энергии к двигателю, обеспечивая плавное включение и стабильную эксплуатацию. В зависимости от модели плата может включать преобразователь частоты, который регулирует скорость вращения ротора двигателя посредством изменения частоты питающего напряжения. Такой принцип позволяет снизить энергопотребление при частичной нагрузке и уменьшить механический износ элементов насоса. Важными конструктивными элементами являются системы защиты, которые предотвращают работу оборудования в неблагоприятных условиях. Электронный модуль способен фиксировать отсутствие воды, превышение допустимой температуры двигателя, перегрузку по току и нестабильность питающей сети. Основные функциональные элементы платы управления включают:

• микропроцессорный блок обработки сигналов и управления режимами работы,
• силовой модуль коммутации электрических цепей двигателя,
• датчики контроля температуры и электрических параметров,
• разъемы подключения внешних управляющих устройств,
• защитные элементы от перегрузок и скачков напряжения,
• память хранения параметров настройки и диагностической информации.

Области применения

Платы управления насосом Grundfos используются в различных системах водоснабжения, отопления, промышленной циркуляции и технологических установках. Электронные модули обеспечивают автоматизацию процессов и позволяют применять насосное оборудование в системах с переменными нагрузками. Основными областями применения являются:

• системы отопления и циркуляции теплоносителя в жилых, коммерческих и промышленных зданиях,
• установки поддержания постоянного давления в сетях водоснабжения,
• скважинные насосные системы для подачи воды из источников различной глубины,
• промышленные насосные комплексы с автоматическим контролем технологических параметров,
• оборудование кондиционирования и охлаждения с регулируемой циркуляцией жидкости,
• системы повышения давления и распределения воды,
• автоматизированные установки управления насосами с несколькими рабочими режимами.

Таким образом, плата управления насосом Grundfos является важным электронным элементом, обеспечивающим эффективную работу насосного оборудования и точное регулирование его параметров. Благодаря применению микропроцессорных технологий и систем защиты данный компонент повышает стабильность эксплуатации и расширяет функциональные возможности насосных установок. Компания «Олниса» предлагает поставку промышленного оборудования и оригинальных комплектующих для насосных систем Grundfos. В каталоге компании представлены современные технические решения для предприятий, инженерных объектов и производственных комплексов. «Олниса» обеспечивает поставку надежного оборудования, соответствующего требованиям современных промышленных систем.
