Циркуляционный насос Grundfos UPS 32 120 F с высокой надежностью для инженерных сетей
Циркуляционный насос Grundfos UPS 32-120 F относится к серии оборудования с мокрым ротором, предназначенного для организации принудительной циркуляции жидкостей в инженерных системах отопления, охлаждения и технологического водоснабжения. Конструкция агрегата ориентирована на стабильную работу в контурах с постоянной или регулируемой потребностью в расходе, где требуется надежное перемещение теплоносителя при различных гидравлических сопротивлениях. Насос применяется в промышленных и коммерческих объектах благодаря сочетанию производительности, трехскоростного режима работы и прочной механической конструкции. Максимальный напор модели составляет 12 м, присоединительный размер выполнен в формате DN 32 с фланцевым подключением, а монтажная длина корпуса равна 220 мм.
Технические характеристики
Основные параметры Grundfos UPS 32-120 F определяют возможности применения оборудования в системах с повышенными требованиями к циркуляции теплоносителя. Модель оснащается электродвигателем с тремя скоростями вращения, что позволяет выбирать рабочий режим в зависимости от характеристик системы. Ключевыми техническими особенностями являются следующие параметры:
- максимальный напор насоса составляет 12 м водяного столба,
- номинальная производительность достигает 14 м3/ч в зависимости от режима эксплуатации,
- тип присоединения выполнен через фланцы стандарта DN 32,
- монтажная длина корпуса составляет 220 мм,
- частота питающей сети составляет 50 Гц,
- вариант электропитания 1 × 230–240 В или 3 × 400–415 В в зависимости от исполнения,
- максимальная потребляемая мощность на третьей скорости составляет 400 Вт,
- класс защиты корпуса соответствует IPX4D,
- масса оборудования составляет около 16,3 кг,
- объем транспортной упаковки составляет около 0,026 м3.
Регулирование производительности осуществляется путем выбора одной из трех скоростей вращения двигателя. Первый режим используется для работы при минимальной нагрузке и снижает энергопотребление, второй обеспечивает универсальные рабочие характеристики, третий применяется при необходимости достижения максимального гидравлического сопротивления и расхода. Такой принцип управления позволяет адаптировать насос под разные условия эксплуатации без использования внешних преобразователей частоты. Основные режимы функционирования оборудования включают:
- первая скорость вращения для экономичной циркуляции при небольших нагрузках,
- вторая скорость вращения для стандартных эксплуатационных условий,
- третья скорость вращения для обеспечения максимальной производительности,
- режим работы в системах отопления с переменным гидравлическим сопротивлением.
Особенности конструкции

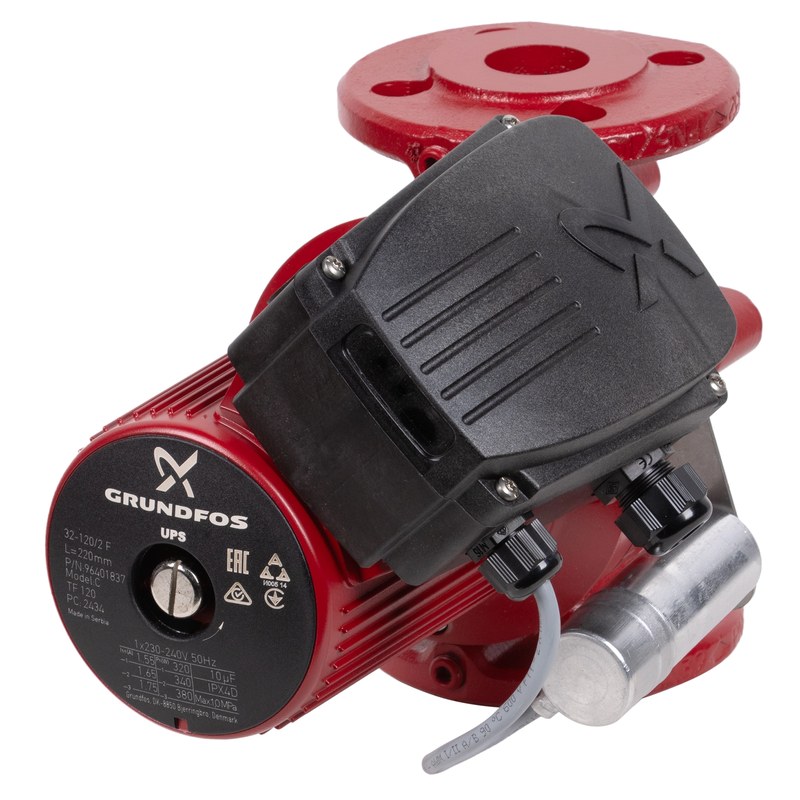

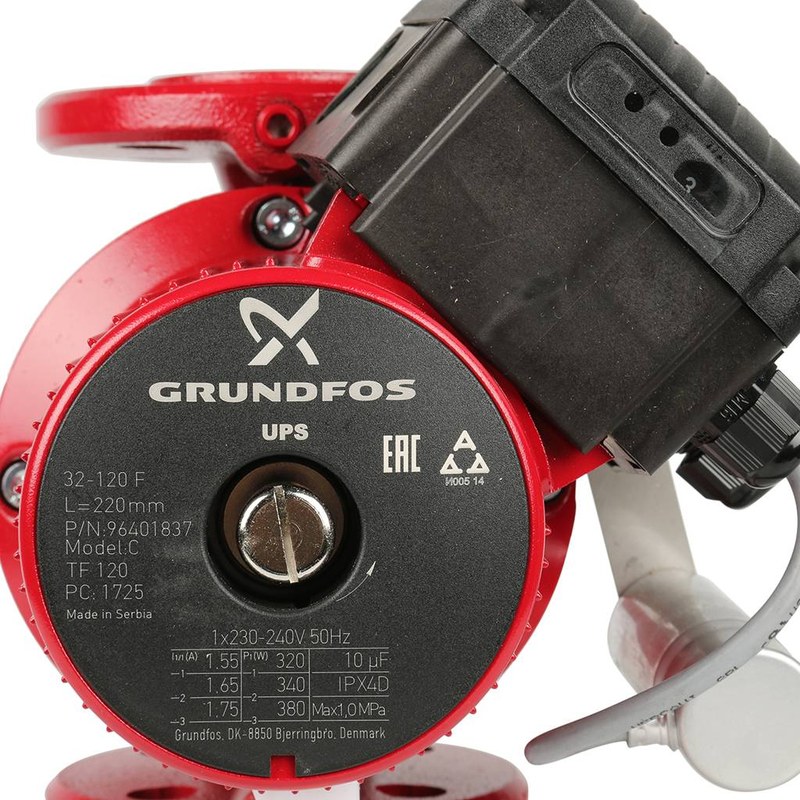

Конструкция Grundfos UPS 32-120 F выполнена по схеме циркуляционного насоса с мокрым ротором. Электродвигатель и насосная часть объединены в единый блок, внутри которого ротор находится непосредственно в перекачиваемой жидкости. Такое техническое решение обеспечивает дополнительное охлаждение двигателя и уменьшает количество элементов, требующих обслуживания. Корпус агрегата изготовлен из чугуна, что обеспечивает необходимую механическую прочность и устойчивость к рабочим нагрузкам. Внутри корпуса установлено рабочее колесо из нержавеющей стали, которое обеспечивает эффективное преобразование энергии вращения в давление потока. Вал двигателя выполнен с учетом требований к надежности при продолжительной эксплуатации. Клеммная коробка размещена на корпусе двигателя и обеспечивает подключение к электрической сети. Электродвигатель оснащен защитными элементами от перегрева, что повышает эксплуатационную надежность оборудования. Фланцевое соединение DN 32 позволяет использовать насос в трубопроводных системах промышленного и коммунального назначения. Особенностью конструкции является отсутствие необходимости применения отдельного охлаждающего устройства, поскольку тепло от двигателя передается непосредственно через рабочую жидкость. Герметичная структура ротора снижает уровень вибраций и способствует уменьшению акустической нагрузки при работе.
Области применения
Grundfos UPS 32-120 F используется в инженерных системах, где требуется стабильное перемещение воды и других совместимых жидкостей. Оборудование применяется для создания надежной циркуляции в различных типах установок. Основными направлениями использования являются:
- системы водяного отопления жилых зданий,
- системы теплоснабжения коммерческих объектов,
- системы охлаждения оборудования,
- технологические установки с постоянным движением теплоносителя,
- контуры кондиционирования воздуха,
- инженерные сети производственных помещений.
Таким образом, Grundfos UPS 32-120 F представляет собой надежный циркуляционный насос для систем, где требуется эффективное перемещение теплоносителя и стабильные гидравлические характеристики. Насосы Grundfos UPS 32-120 F доступны для заказа в составе широкого ассортимента оборудования для отопления, водоснабжения и технологических процессов. «Олниса» обеспечивает поставку оригинальных промышленных решений для предприятий и организаций по всей территории России.
