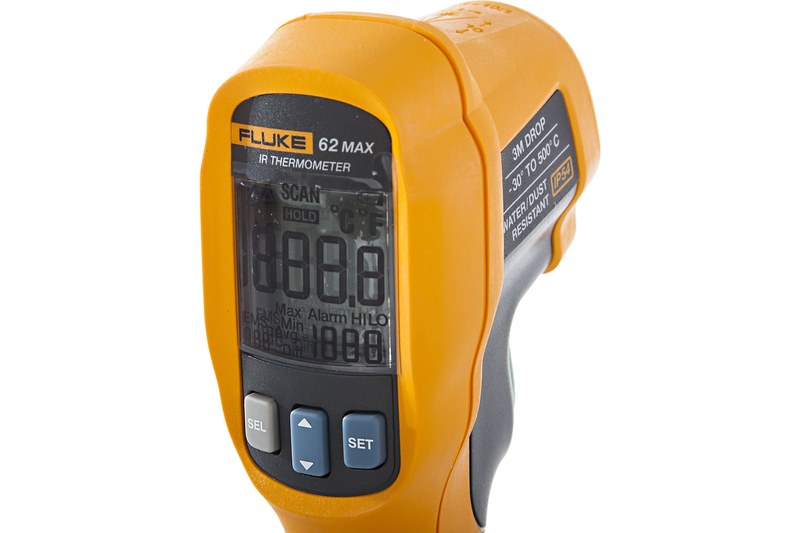

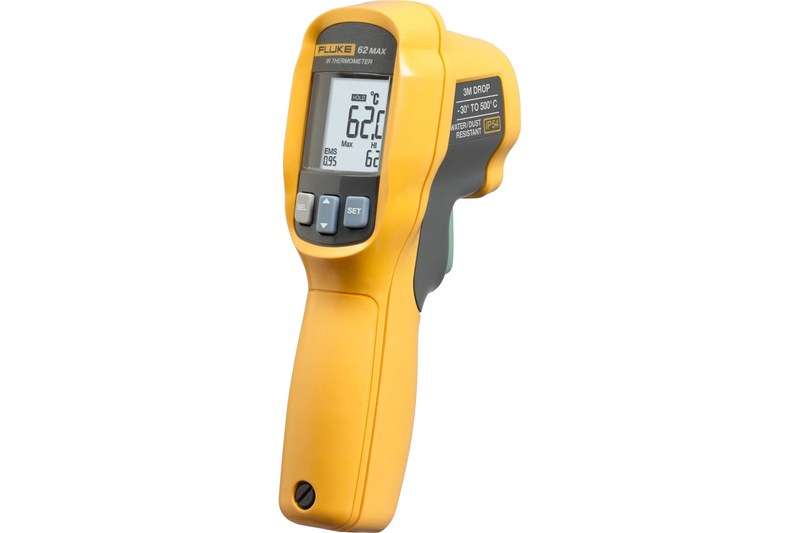

Бесконтактный контроль температуры с инфракрасными термометрами Fluke
Инфракрасные термометры Fluke представляют собой измерительные приборы для бесконтактного определения температуры различных объектов по интенсивности инфракрасного излучения их поверхности. Оборудование применяется в промышленной диагностике, электротехнических системах, механических установках, энергетических объектах и инженерных коммуникациях, где требуется быстрое получение температурных данных без прямого контакта с контролируемой зоной. Принцип работы основан на регистрации теплового излучения в инфракрасном диапазоне, преобразовании полученного сигнала в электрический импульс и последующем вычислении температуры с учетом коэффициента излучения материала. Модели Fluke оснащаются оптической системой, лазерным указателем цели, цифровым дисплеем и функциями анализа измерений, что обеспечивает удобство эксплуатации при контроле оборудования в различных условиях.
Технические характеристики
Основные параметры инфракрасных термометров Fluke определяют точность измерения, рабочий диапазон, скорость обработки данных и возможности контроля различных объектов. В зависимости от модели приборы могут использоваться для стандартных температурных проверок или расширенной промышленной диагностики с сохранением результатов и подключением дополнительных датчиков. Например, серия Fluke 560 включает модели с диапазоном измерения от -40 C до 800 C, разрешением дисплея 0,1 C и временем отклика менее 500 мс. Ключевые технические характеристики оборудования включают:
- Диапазон измерения температуры инфракрасным способом от -40 C до +800 C в зависимости от исполнения прибора,
- точность измерения при положительных температурах до ±1 % показаний или ±1 C,
- разрешение отображения температурных значений 0,1 C,
- спектральный диапазон чувствительности инфракрасного сенсора от 8 мкм до 14 мкм,
- время реакции измерительного канала менее 500 мс,
- отношение расстояния до объекта и размера измеряемого пятна D:S от 12:1 до 50:1,
- регулировка коэффициента излучения в диапазоне от 0,10 до 1,00,
- минимальный размер измеряемого пятна около 19 мм,
- лазерный целеуказатель класса 2 с длиной волны от 630 нм до 670 нм,
- вывод минимального, максимального, среднего и дифференциального значения температуры,
- сохранение результатов измерений во внутренней памяти до 99 значений,
- поддержка измерения контактным способом через термопару типа K с диапазоном до 1372 C,
- рабочая температура эксплуатации от 0 C до 50 C,
- температура хранения от -20 C до 60 C,
- питание от элементов типа AA с продолжительностью работы до 100 часов при отключенных дополнительных функциях.
Особенности конструкции
Конструкция инфракрасных термометров Fluke разработана для выполнения оперативных измерений в промышленных условиях. Корпус приборов выполнен с учетом требований к надежности ручного измерительного оборудования и обеспечивает удобное удержание при длительной эксплуатации. Оптическая система формирует узкую область контроля, благодаря чему пользователь может измерять температуру отдельных элементов оборудования даже при значительном расстоянии от объекта. Основным рабочим элементом является инфракрасный датчик, который принимает тепловое излучение поверхности и преобразует его в измерительный сигнал. Для повышения точности используется настройка коэффициента излучения, позволяющая учитывать особенности различных материалов: металлов, пластиков, окрашенных поверхностей и других объектов. Лазерная система наведения помогает точно определить центральную точку измерения и снизить вероятность ошибки при контроле удаленных участков. В зависимости от модели конструкция может включать комбинированный режим работы с инфракрасным и контактным измерением. Термопара типа K позволяет выполнять измерения температуры непосредственно в зоне контакта, а инфракрасный канал используется для быстрого бесконтактного контроля. Некоторые модели оснащаются интерфейсом USB для передачи данных на компьютер, графическим дисплеем с меню управления и функциями температурной сигнализации при выходе параметров за установленные пределы. К основным конструктивным элементам инфракрасных термометров Fluke относятся:
- инфракрасный сенсор для регистрации теплового излучения поверхности,
- оптическая система с определенным отношением расстояния к измеряемому пятну,
- лазерный указатель для точного позиционирования измерительной зоны,
- жидкокристаллический дисплей с отображением текущих и сохраненных параметров,
- кнопочный интерфейс управления режимами работы,
- корпус из ударопрочных материалов для промышленного применения,
- разъем для подключения термопары типа K в комбинированных моделях,
- блок питания на стандартных сменных батареях.
Области применения
Инфракрасные термометры Fluke используются для контроля температурного состояния оборудования без остановки технологических процессов. Бесконтактный метод измерения позволяет проводить диагностику нагретых поверхностей, труднодоступных элементов и объектов, находящихся под напряжением или в движении. Приборы применяются в техническом обслуживании, производственных системах и энергетических установках. Основными направлениями использования являются:
- контроль температуры электрических соединений, автоматических выключателей и распределительных устройств,
- диагностика электродвигателей, подшипниковых узлов и механических приводов,
- проверка нагрева трубопроводов, теплообменников и отопительных систем,
- обслуживание вентиляционного и климатического оборудования,
- контроль промышленных печей, нагревателей и технологических установок,
- поиск участков перегрева в электрических цепях,
- измерение температуры поверхностей оборудования при профилактических проверках.
Таким образом, инфракрасные термометры Fluke являются эффективным инструментом для контроля температуры оборудования и технологических процессов. Использование бесконтактного метода измерения, точной оптики и расширенного набора функций позволяет применять приборы в различных промышленных направлениях. Компания «Олниса» предлагает поставку измерительного оборудования Fluke, обеспечивая доступ к профессиональным приборам для предприятий, которым требуется надежный контроль температурных параметров. Оборудование Fluke в поставке «Олниса» соответствует требованиям современных производственных объектов и используется для решения задач промышленного измерения.
