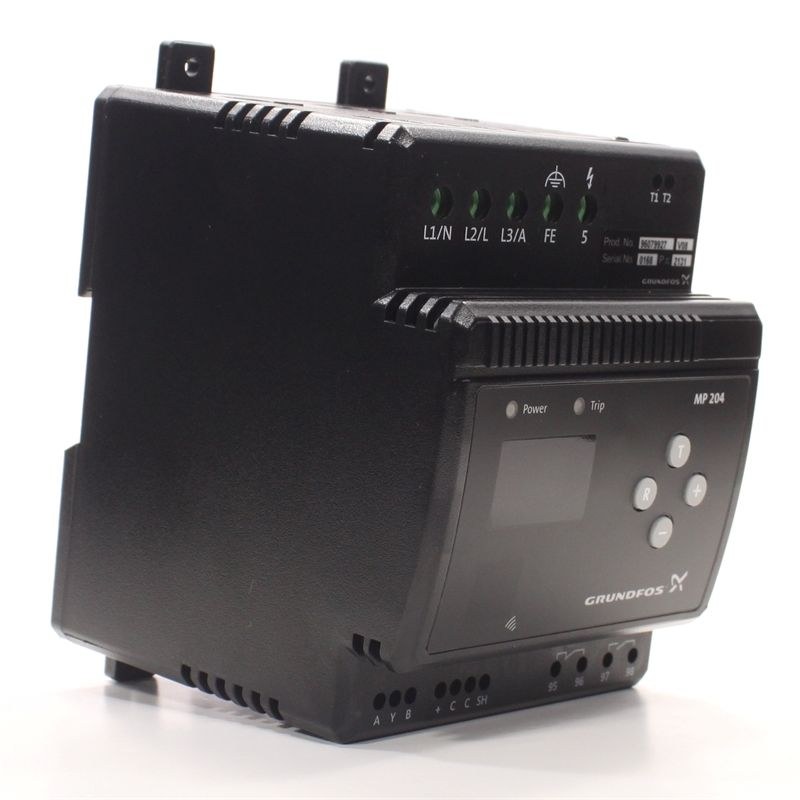

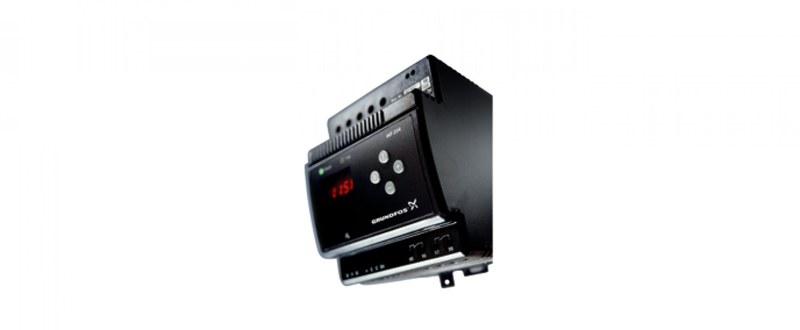

Модуль защиты Grundfos MP 204: функции, характеристики и преимущества устройства
Grundfos MP 204 представляет собой электронное устройство защиты и контроля электродвигателей насосного оборудования. Модуль применяется в системах водоснабжения, водоотведения, повышения давления, циркуляции и технологической перекачки. Он анализирует ток, напряжение, температуру и состояние питающей сети, сравнивает значения с заданными пределами и при опасном режиме формирует команду отключения. Это позволяет предотвращать перегрев обмоток, перегрузку, обрыв фазы и другие состояния, способные повредить двигатель.
Технические характеристики и преимущества компонента
Ниже перечислены основные технические параметры Grundfos MP 204, определяющие возможности устройства:
- тип устройства — электронная защита электродвигателя с функциями измерения и аварийного отключения,
- контролируемая сеть — однофазная или трехфазная,
- диапазон измерения тока без внешних трансформаторов — приблизительно от 3 до 120 А,
- контроль повышенного и пониженного тока — по настраиваемым порогам,
- контроль напряжения — с фиксацией повышенного и пониженного уровня питания,
- частота питающей сети — 50 или 60 Гц,
- контроль последовательности фаз — для трехфазных электродвигателей,
- контроль обрыва фазы — по электрическим параметрам,
- контроль асимметрии — по различиям фазных токов и напряжений,
- контроль коэффициента мощности — для оценки характера нагрузки,
- контроль температуры — по средствам двигателя и внешним датчикам,
- поддержка температурных датчиков — Pt100 и Pt1000,
- контроль сопротивления изоляции — до пуска двигателя при предусмотренном подключении,
- задержка пуска и срабатывания — для исключения ложных отключений,
- повторный пуск — ручной или автоматический,
- монтаж — на панель или DIN-рейку в шкафу управления,
- индикация — светодиодная, для рабочего и аварийного состояния,
- выходное реле — для воздействия на контактор или цепь отключения двигателя,
- защита от перегрузки — по превышению установленного тока в течение заданного времени,
- защита от недогрузки — для фиксации потери рабочей нагрузки и возможного сухого хода,
- защита от повышенного и пониженного напряжения — по заданным граничным значениям,
- защита при обрыве фазы — с формированием аварийной команды,
- контроль неправильной последовательности фаз — для трехфазной сети,
- защита от перегрева — по температурному каналу при подключении соответствующего датчика.
Основными преимуществами Grundfos MP 204 являются комплексный контроль двигателя, объединение нескольких защитных функций в одном устройстве и точное отслеживание нагрузки. Модуль сокращает количество отдельных реле и помогает раньше обнаруживать отклонения. При эксплуатации модуль позволяет учитывать особенности пуска насоса, переходные процессы и допустимый уровень нагрузки. Это важно для установок, работающих длительно или автоматически, поскольку аварийные режимы могут возникать без постоянного наблюдения персонала непрерывно. Одновременный анализ тока, напряжения, температуры, фаз и изоляции позволяет оценивать состояние двигателя по совокупности признаков. Настраиваемые пороги и задержки дают возможность согласовать защиту с условиями пуска и номинальным режимом конкретного электродвигателя. Модуль применим в насосных установках разных типов.
Особенности конструкции
Ключевыми особенностями конструкции Grundfos MP 204 являются объединение измерительных цепей, логики защиты и коммутационного выхода в компактном модуле. Ток контролируется встроенными измерительными каналами: силовые проводники пропускаются через отверстия корпуса, поэтому устройство определяет фактическую нагрузку без последовательного включения отдельного амперметра. Для токов выше собственного диапазона может применяться схема с внешними трансформаторами тока. Электронный блок сопоставляет измеренные сигналы с сохраненными уставками. Принцип работы основан на циклическом измерении параметров двигателя. До запуска может контролироваться сопротивление изоляции. После включения контактора начинаются измерение токов, контроль напряжения, оценка фаз и наблюдение за температурой. Пусковые процессы учитываются заданными задержками. При устойчивом выходе параметра за допустимую границу реле воздействует на цепь контактора. При длительном превышении тока устройство определяет перегрузку. Снижение нагрузки ниже установленного уровня может использоваться как признак сухого хода либо потери гидравлической нагрузки насосом. Контроль фаз позволяет обнаруживать обрыв, неправильную последовательность и чрезмерную асимметрию. Температурный канал контролирует нагрев двигателя. После устранения причины отключения повторный запуск выполняется вручную либо автоматически в зависимости от заданного режима. MP 204 объединяет измерение, анализ и команду отключения.
Области применения
Основные области применения Grundfos MP 204 включают в себя:
- скважинные и погружные насосные установки,
- системы повышения давления и водоснабжения,
- дренажные и канализационные насосные станции,
- циркуляционные и технологические насосные контуры,
- промышленные установки перекачки жидкостей,
- насосы с однофазными и трехфазными электродвигателями,
- шкафы управления насосными агрегатами,
- автоматизированные установки с контролем состояния двигателя.
Таким образом, Grundfos MP 204 является специализированным электронным средством защиты насосных электродвигателей, рассчитанным на непрерывный анализ электрических и тепловых параметров. Устройство помогает предотвращать аварии при перегрузке, недогрузке, нарушении фаз, отклонениях напряжения и повышении температуры. Компания «Олниса» поставляет Grundfos MP 204 и другое промышленное оборудование для насосных систем различного назначения. Поставка через «Олниса» позволяет комплектовать промышленные объекты устройствами контроля и защиты Grundfos.
