Калибратор давления Fluke 719: надежный прибор для проверки и настройки систем
Калибратор давления Fluke 719 представляет собой портативное измерительное устройство, предназначенное для проверки, регулировки и контроля параметров контрольно-измерительных приборов, работающих с давлением и токовыми сигналами. Оборудование объединяет функции прецизионного измерителя давления, электрического источника давления и калибратора токовых петель 4–20 мА. Конструкция прибора ориентирована на выполнение технологических операций в промышленных условиях, где требуется высокая точность измерений, мобильность и возможность проведения испытаний без использования дополнительного насосного оборудования. Встроенная электрическая помпа обеспечивает автоматическое создание давления, а система управления позволяет выполнять проверку датчиков давления, преобразователей, реле и измерительных контуров.
Технические характеристики
Основные параметры Fluke 719 определяют его применение в задачах промышленной метрологии. Прибор оснащается встроенным электрическим насосом, который обеспечивает формирование давления с точной регулировкой значения, а диапазон измерений зависит от исполнения модели. Точность измерения давления составляет до ±0,025 % от полной шкалы, что позволяет использовать устройство при проверке оборудования с повышенными требованиями к достоверности контроля. Ключевыми техническими характеристиками являются:

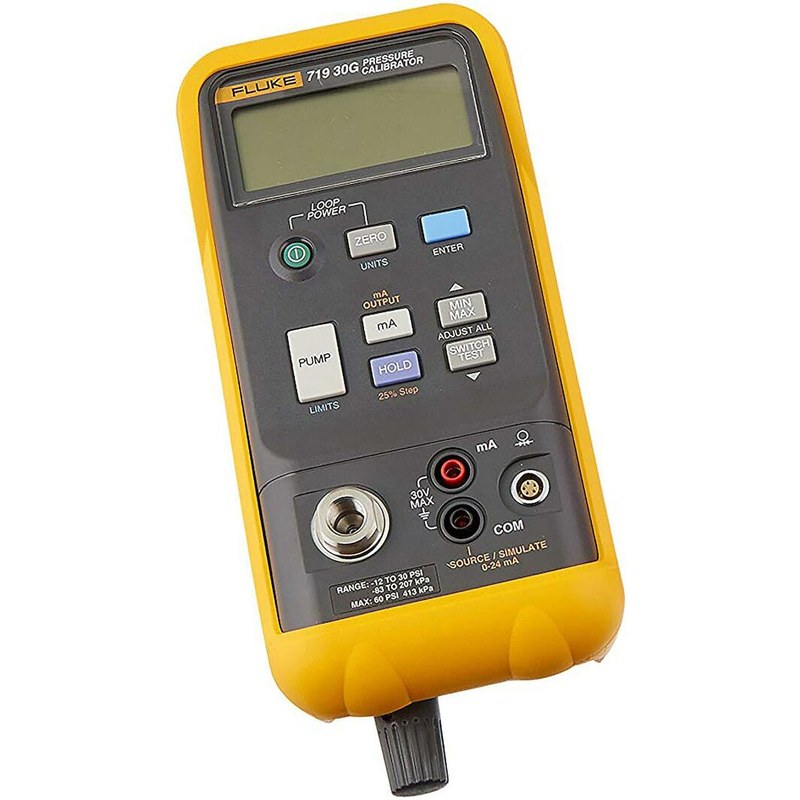

- диапазон измерения давления модели Fluke 719 30G составляет до 30 psi или 2 бар,
- диапазон измерения давления модели Fluke 719 100G составляет до 100 psi или 7 бар,
- разрешение измерения давления для версии 30G составляет 0,001 psi,
- разрешение измерения давления для версии 100G составляет 0,01 psi,
- погрешность измерения давления составляет ±0,025 % от диапазона за период калибровки 6 месяцев,
- погрешность измерения давления за период 12 месяцев составляет ±0,035 % от диапазона,
- диапазон измерения и формирования токового сигнала составляет от 0 до 24 мА,
- разрешение измерения токового сигнала составляет 0,001 мА,
- точность измерения тока составляет ±0,015 % от показания плюс 2 единицы младшего разряда,
- максимальная нагрузка при формировании токового сигнала составляет 1000 Ом,
- напряжение питания токовой петли составляет 24 В постоянного тока,
- рабочий температурный диапазон составляет от −10 до +55 C,
- температура хранения составляет от −30 до +60 C,
- габаритные размеры устройства составляют 60 × 87 × 210 мм,
- масса прибора составляет около 912 г,
- источник питания состоит из двух батарей типа 9 В,
- время работы от батарей зависит от режима эксплуатации и нагрузки токового выхода,
- конструкция предусматривает подключение через резьбовое соединение 1/8 дюйма NPT.
Особенности конструкции
Конструкция Fluke 719 разработана для проведения измерительных операций в полевых и производственных условиях. Главным элементом устройства является встроенный электрический насос, который формирует давление без применения внешних ручных устройств. Электропривод насоса позволяет оператору быстро создавать необходимое давление и выполнять точную настройку выходного значения при испытаниях оборудования. Система регулирования давления включает механизм точной подстройки и клапан плавного сброса, обеспечивающий стабильное изменение давления во время измерений. Корпус прибора выполнен в компактном исполнении с защитой измерительных компонентов от воздействия внешней среды. На передней панели расположен дисплей для отображения текущих параметров, органов управления насосом и функциональных режимов. Электронная схема обработки сигналов обеспечивает преобразование входных данных от датчиков давления и токовых цепей с сохранением высокой точности измерений.
Принцип работы калибратора основан на создании эталонного давления встроенной помпой и сравнении полученного значения с показаниями подключенного оборудования. При проверке преобразователей давления прибор может одновременно контролировать давление и параметры токового сигнала, что позволяет анализировать работу полного измерительного контура. Функция формирования сигнала 4–20 мА применяется для имитации выходных значений датчиков и проверки реакции систем автоматизации. Особенностями конструкции являются:
- встроенный электрический насос для автоматического создания давления,
- одноручное управление основными функциями прибора,
- электронная система контроля давления с точной регулировкой,
- функция измерения и формирования токовых сигналов 4–20 мА,
- защита от превышения установленного давления,
- клапан плавного сброса давления,
- компактный ударопрочный корпус,
- цифровой дисплей с отображением измерительных параметров,
- автономное питание от стандартных батарей,
- возможность применения для проверки различных типов промышленных датчиков.
Области применения
Калибратор давления Fluke 719 используется в промышленных системах автоматизации, энергетике, нефтегазовой отрасли, машиностроении и других направлениях, где требуется контроль параметров давления и электрических сигналов. Оборудование применяется при испытаниях измерительных приборов, проверке преобразователей и диагностике технологических контуров управления. Основными областями применения являются:
- проверка промышленных датчиков давления,
- испытание преобразователей давления с выходом 4–20 мА,
- контроль работы манометров и реле давления,
- проверка измерительных контуров автоматизации,
- диагностика технологического оборудования,
- калибровка приборов контроля давления,
- испытание исполнительных систем с токовым управлением,
- обслуживание промышленных установок измерения параметров среды.
Таким образом, калибратор давления Fluke 719 является эффективным измерительным устройством для контроля давления и электрических параметров промышленных систем. Сочетание встроенного насоса, высокой точности и функциональности токового калибратора делает оборудование востребованным решением для задач промышленной метрологии. Компания «Олниса» предлагает поставку промышленного оборудования ведущих производителей, включая измерительные приборы Fluke. В ассортименте представлены современные средства контроля, диагностики и измерений для различных отраслей промышленности. «Олниса» обеспечивает поставку надежного оборудования для предприятий, которым необходимы качественные технические решения.
