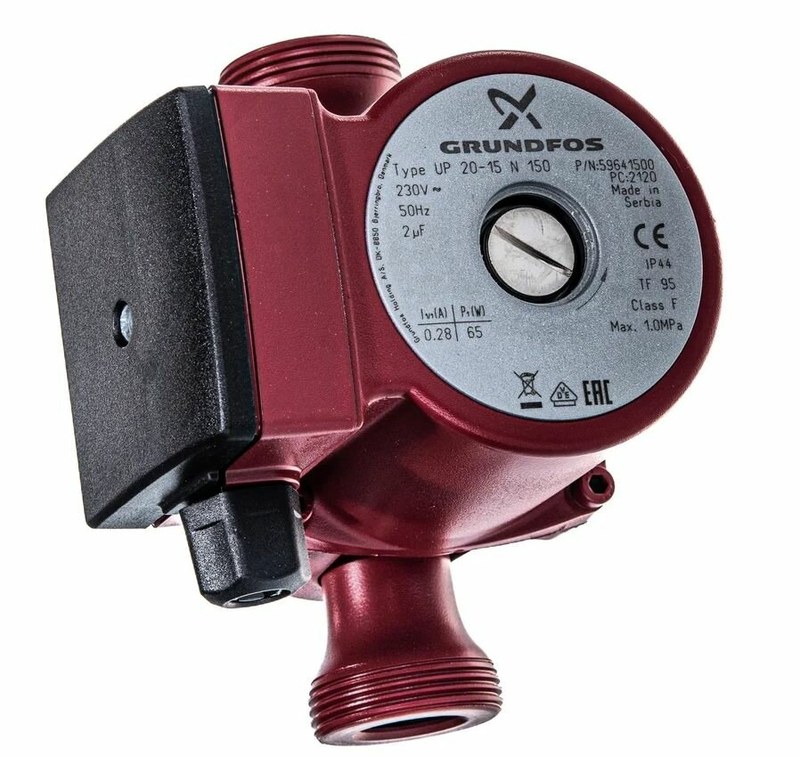

Циркуляционный насос Grundfos UP 20 15 N 150 для эффективной работы систем отопления и ГВС
Циркуляционный насос Grundfos UP 20-15 N 150 представляет собой компактное оборудование с мокрым ротором, предназначенное для организации постоянного движения воды в системах горячего водоснабжения и других инженерных контурах с невысокими требованиями к напору. Конструкция модели ориентирована на стабильную работу при длительных режимах эксплуатации, обеспечивая равномерную циркуляцию теплоносителя или санитарной воды. Насос относится к серии оборудования с корпусом из нержавеющей стали, что позволяет использовать его в системах, где требуется повышенная устойчивость материалов к воздействию жидкости.
Технические характеристики
Основные параметры насоса определяют его рабочие возможности и область применения. Ниже представлены ключевые технические характеристики Grundfos UP 20-15 N 150:
- Номинальная производительность составляет 1,13 м3/ч,
- Максимальный напор достигает 1,5 м водяного столба,
- Диаметр присоединения соответствует размеру G 1 1/4",
- Монтажная длина корпуса составляет 150 мм,
- Рабочее напряжение электродвигателя — 1 × 230 В,
- Частота питающей сети — 50 Гц,
- Максимальная потребляемая мощность при максимальной скорости — 65 Вт,
- Тип двигателя — однофазный асинхронный с мокрым ротором,
- Класс защиты корпуса — IP44,
- Тип регулирования — фиксированная скорость вращения,
- Тип смазки подшипников — перекачиваемая жидкость.
Особенности конструкции
Конструктивное исполнение Grundfos UP 20-15 N 150 основано на технологии насоса с мокрым ротором, при которой ротор электродвигателя находится непосредственно в перекачиваемой жидкости. Такое решение исключает необходимость применения традиционного механического торцевого уплотнения между двигателем и насосной частью, снижает количество элементов, подверженных износу, и обеспечивает более простую эксплуатацию оборудования. Подшипники смазываются рабочей средой, что позволяет уменьшить требования к техническому обслуживанию и повысить продолжительность работы механизма. Гидравлический блок включает корпус из коррозионностойкой нержавеющей стали, рабочее колесо из прочного композитного материала и внутренние элементы, рассчитанные на продолжительный контакт с водой. Вал и радиальные подшипники выполнены из керамических материалов, а осевой подшипник изготовлен из углеродного материала, что обеспечивает устойчивость вращающего узла при постоянной нагрузке. Электродвигатель имеет встроенную защиту от перегрузок за счет конструктивных особенностей импедансного типа, поэтому дополнительное внешнее устройство защиты двигателя не требуется. Компактные размеры корпуса и монтажная длина 150 мм позволяют устанавливать насос в ограниченном пространстве трубопроводных систем. Электрическая часть выполнена с учетом длительной эксплуатации в автоматических режимах, когда оборудование работает в составе системы циркуляции без постоянного контроля оператором. К основным конструктивным элементам относятся:
- нержавеющий корпус насосной части с высокой устойчивостью к воздействию воды,
- мокрый ротор, объединяющий двигатель и гидравлический блок в единую конструкцию,
- керамический вал с радиальными подшипниками для снижения трения,
- углеродный осевой подшипник для восприятия продольных нагрузок,
- композитное рабочее колесо PES/PP с повышенной стойкостью к коррозионным процессам,
- стальной роторный стакан для защиты электрической части,
- клеммная коробка для подключения питания,
- однофазный электродвигатель с частотой вращения, рассчитанной на циркуляционные системы.
Области применения
Основными направлениями применения являются:
- системы рециркуляции горячего водоснабжения,
- контуры подачи санитарной горячей воды,
- небольшие системы отопления с низким гидравлическим сопротивлением,
- инженерные сети жилых зданий,
- коммерческие объекты с централизованным горячим водоснабжением.
Таким образом, Grundfos UP 20-15 N 150 является эффективным циркуляционным насосом для систем горячего водоснабжения и инженерных контуров с невысокими требованиями к напору. Продуманная конструкция с мокрым ротором, надежные материалы и стабильные рабочие характеристики обеспечивают применение оборудования в различных системах циркуляции воды. Компания «Олниса» предлагает поставку промышленного оборудования Grundfos, обеспечивая наличие современных насосных решений для инженерных объектов. Оборудование поставляется для реализации проектов различного масштаба и помогает создавать надежные системы водоснабжения и теплоснабжения.
