Кабельный анализатор Fluke Networks DSX для проверки параметров сетей
Современные структурированные кабельные системы требуют точной проверки параметров передачи данных, поскольку качество медной инфраструктуры напрямую влияет на стабильность работы сетевого оборудования. Тестеры серии Fluke Networks DSX CableAnalyzer предназначены для проведения сертификационных измерений витых пар и позволяют оценивать соответствие кабельных линий требованиям различных категорий. Оборудование применяется для контроля параметров линий связи, поиска неисправностей и формирования подробных отчетов по результатам испытаний. Серия DSX входит в состав платформы Versiv и поддерживает проверку кабельных систем категорий Cat 5e, Cat 6, Cat 6A, Cat 8, а также классов FA и I/II в зависимости от исполнения прибора.
Технические характеристики
Ключевые параметры тестеров Fluke Networks DSX определяют возможности применения оборудования при строительстве и эксплуатации информационных сетей. В зависимости от модели серия обеспечивает работу с различными частотными диапазонами и стандартами кабельных систем. Например, DSX-5000 рассчитан на измерения до 1000 МГц, а DSX-8000 поддерживает испытания до 2000 МГц для кабелей повышенной категории. Основные технические характеристики оборудования включают следующие показатели:
- максимальная рабочая частота DSX-5000 составляет 1000 МГц,
- максимальная рабочая частота DSX-8000 достигает 2000 МГц,
- поддерживаемые категории кабелей включают Cat 5e, Cat 6, Cat 6A и Cat 8,
- поддерживаемые классы линий включают Class D, Class E, Class EA, Class FA и Class I/II,
- возможность сертификации сетей Ethernet достигает уровня до 40 Gigabit Ethernet для DSX-8000,
- точность измерений соответствует требованиям IEC 61935-1,
- время выполнения автоматического теста Cat 6/Class E составляет около 7–9 секунд в зависимости от конфигурации,
- время проверки Cat 6A/Class EA составляет около 10 секунд,
- дисплей выполнен на основе сенсорной панели с диагональю 5,7 дюйма,
- питание осуществляется от литий-ионного аккумулятора напряжением 7,2 В,
- продолжительность автономной работы составляет до 8 часов,
- масса основного блока с установленным модулем DSX и аккумулятором составляет около 1,28 кг,
- рабочий температурный диапазон находится в пределах от 0 C до +45 C,
- температура хранения оборудования составляет от −30 C до +60 C,
- поддержка беспроводного соединения реализована через интерфейс Wi-Fi IEEE 802.11 a/b/g/n с диапазонами 2,4 ГГц и 5 ГГц.
Тестер выполняет измерения таких параметров, как сопротивление проводников, длина линии, задержка распространения сигнала, возвратные потери, переходные наводки и другие характеристики, влияющие на качество передачи данных. Автоматизированная система анализа позволяет получать результат проверки в формате соответствия или несоответствия установленным требованиям.
Особенности конструкции

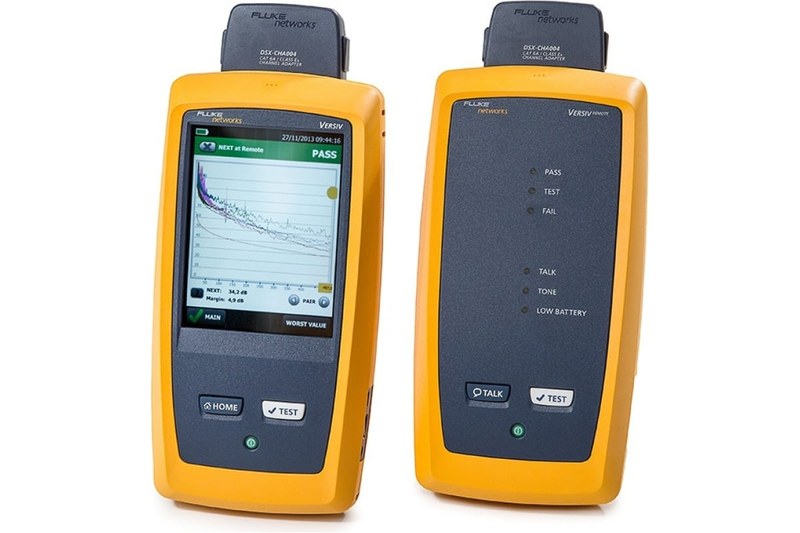

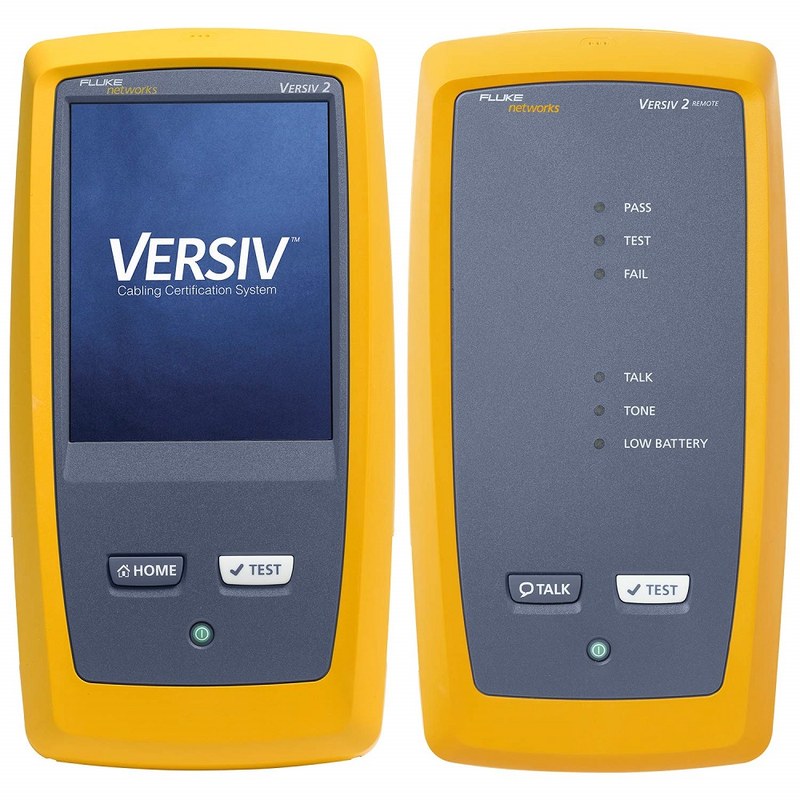

Конструкция Fluke Networks DSX разработана с учетом необходимости проведения большого количества измерений на объектах с различными типами кабельной инфраструктуры. Основой прибора является модульная платформа Versiv, в которой измерительный блок соединяется с основным устройством управления и удаленным модулем. Такое исполнение позволяет выполнять двунаправленные тесты линии с высокой скоростью и сохранять результаты измерений для последующего анализа. Важной особенностью конструкции является применение специализированных адаптеров для различных типов кабельных соединений. Они обеспечивают стабильный контакт с разъемами и позволяют проводить испытания постоянных линий, патч-кордов и компонентов структурированных сетей. Измерительный тракт прибора рассчитан на минимизацию влияния внешних факторов, что повышает достоверность полученных данных.
Принцип работы DSX заключается в подаче тестовых сигналов через измерительную пару и анализе реакции кабельной линии. Электронная система оценивает соответствие параметров заданным пределам, после чего формирует итоговый отчет. При обнаружении отклонений оборудование показывает характер неисправности и помогает определить участок линии, где возникла проблема. Для управления проектами используется система ProjX, позволяющая организовать измерения по отдельным объектам и сохранять параметры испытаний. Программное обеспечение LinkWare обеспечивает обработку результатов, создание отчетной документации и управление базой выполненных проверок.
Области применения
Fluke Networks DSX применяется в задачах, связанных с монтажом, проверкой и эксплуатационным контролем медных кабельных систем. Оборудование используется там, где требуется подтверждение соответствия линий связи установленным стандартам и обеспечение стабильной работы сетевой инфраструктуры. Основные направления применения включают:
- проверку линий Ethernet перед вводом сетей передачи данных в эксплуатацию,
- контроль кабелей категорий Cat 5e, Cat 6, Cat 6A и Cat 8,
- диагностику повреждений и ошибок монтажа витых пар,
- проверку параметров высокоскоростных сетей передачи данных,
- формирование технических отчетов по результатам измерений,
- контроль качества кабельной инфраструктуры дата-центров,
- испытание линий связи при модернизации сетевых систем,
- проверку соответствия кабельных решений требованиям международных стандартов.
Таким образом, Fluke Networks DSX CableAnalyzer представляет собой профессиональное измерительное оборудование для сертификации и контроля современных кабельных систем. Высокая точность анализа, поддержка различных категорий линий и развитые функции диагностики делают прибор эффективным инструментом для проверки сетевой инфраструктуры. Компания «Олниса» является поставщиком промышленного оборудования и предлагает оригинальные измерительные решения Fluke Networks для предприятий различных отраслей. В каталоге компании представлены современные приборы контроля и диагностики, предназначенные для выполнения профессиональных измерительных задач и обеспечения надежности технических систем.
