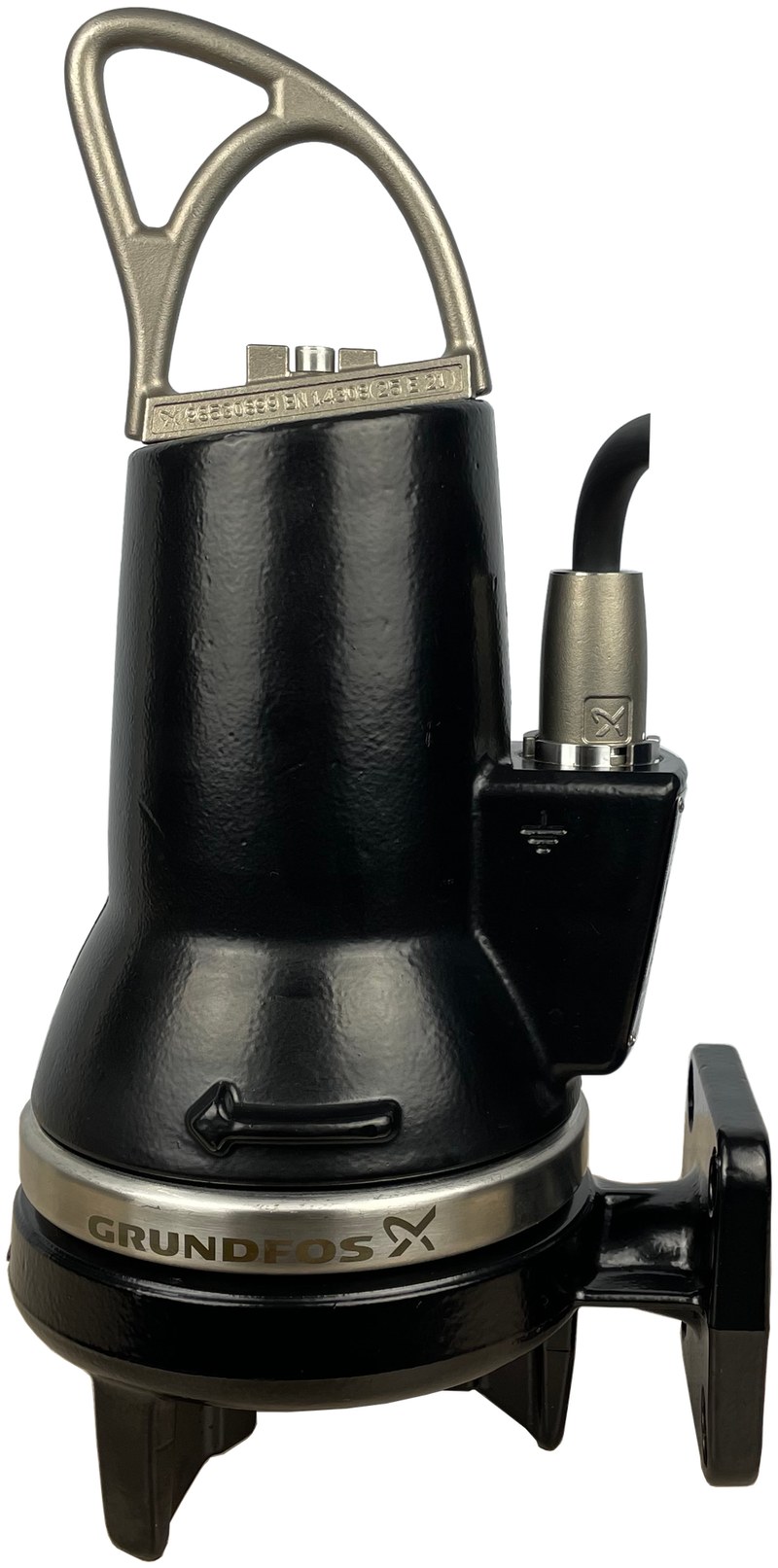

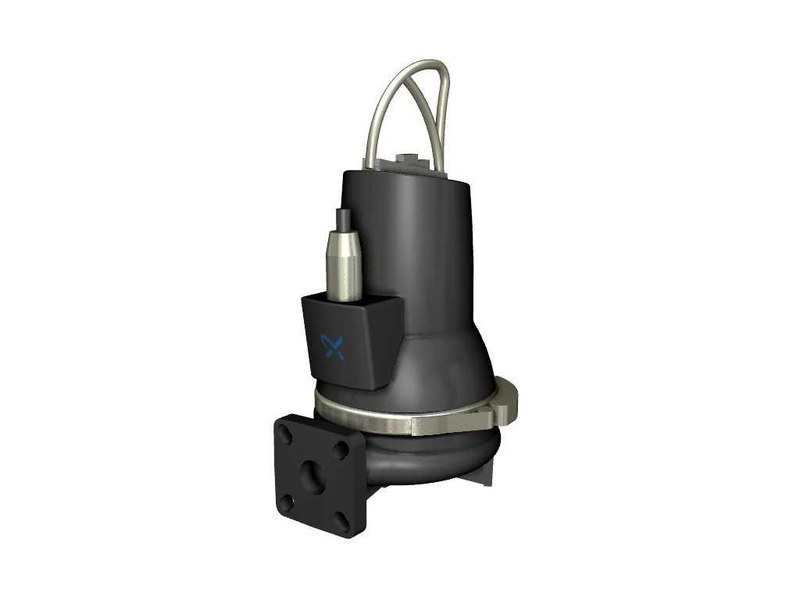

Насос Grundfos SEG 40.40 2.50 B для канализационных и промышленных объектов

Grundfos SEG 40.40 2.50 B представляет собой погружной канализационный насос с режущим механизмом, предназначенный для перекачивания бытовых, коммунальных и производственных сточных вод с волокнистыми и измельчаемыми включениями. Агрегат работает в перекачиваемой среде и объединяет электродвигатель, гидравлическую часть, уплотнения и режущий узел в герметичном корпусе. Измельчитель позволяет транспортировать сток по трубопроводам малого диаметра и поддерживать устойчивую работу напорной канализации при притоке.

Технические характеристики

Ниже перечислены параметры Grundfos SEG 40.40 2.50 B, определяющие условия эксплуатации:

• тип оборудования — погружной центробежный канализационный насос с режущей системой,
• номинальная мощность электродвигателя — около 4,0 кВт,
• частота питающей сети — 50 Гц,

• питание — трехфазная сеть переменного тока 3×400 В,
• частота вращения двигателя — приблизительно 2900 об/мин,
• число полюсов электродвигателя — 2,
• условный проход напорного присоединения — DN 40,
• ориентировочная максимальная подача — около 5–6 л/с в зависимости от сопротивления трубопровода,
• максимальный напор — порядка 40–45 м водяного столба,
• температура перекачиваемой жидкости при длительной работе — до +40 C,
• степень защиты электродвигателя — IP68,
• класс нагревостойкости изоляции — F,
• режим работы — продолжительный при полном погружении и достаточном охлаждении,
• допустимая глубина погружения — до 10 м,
• пуск — прямой либо через аппаратуру управления трехфазным электродвигателем,
• контроль уровня — по внешним поплавковым выключателям или сигналам станции управления,
• перекачиваемая среда — сточная вода с органическими и волокнистыми включениями,
• монтажное положение — преимущественно вертикальное,
• охлаждение двигателя — окружающей перекачиваемой жидкостью,
• рабочее колесо — специальной геометрии для работы со сточной жидкостью,
• уплотнение вала — двойное торцевое с промежуточной масляной камерой,
• материал основных корпусных деталей — чугун с защитным покрытием,
• материал вала — нержавеющая сталь,
• режущий элемент — закаленная износостойкая сталь.

Эти параметры обеспечивают работу в системах, где требуется сочетание высокого напора, компактного трубопровода и переработки волокнистых примесей.

Особенности конструкции

Ключевой особенностью является компоновка, при которой электрическая и гидравлическая части образуют единый погружной модуль. Электродвигатель размещен в герметичном корпусе, а вал передает вращение непосредственно рабочему колесу, поэтому внешние муфты не требуются. Перед входом в гидравлическую часть расположен режущий механизм. Он захватывает волокнистые включения, разделяет их на мелкие фрагменты и снижает вероятность блокировки проточной части. Рабочее колесо преобразует механическую энергию вращения в скорость и давление потока, после чего жидкость направляется к патрубку DN 40. Герметичность зоны вала обеспечивает система торцевых уплотнений. Между ступенями расположена масляная камера, смазывающая контактные поверхности и отделяющая электродвигатель от перекачиваемой среды. Подшипники воспринимают радиальные и осевые нагрузки. Корпус рассчитан на постоянное пребывание во влажной среде, а герметичный кабельный ввод препятствует проникновению воды к токоведущим частям. Принцип работы основан на создании разрежения у входа рабочего колеса и последующем сообщении жидкости кинетической энергии. Сток поступает к режущему узлу, волокнистые частицы измельчаются, затем смесь проходит через рабочее колесо и выбрасывается в напорную линию. При снижении уровня автоматика останавливает агрегат, а после заполнения резервуара включает его повторно. Такой режим уменьшает риск сухого хода и обеспечивает циклическую эксплуатацию.

Области применения

Ниже представлены основные направления использования насоса данного типа:

• напорные системы хозяйственно-бытовой канализации,
• канализационные насосные станции жилых и общественных зданий,
• перекачивание стоков от удаленных объектов к центральному коллектору,
• отвод сточных вод от небольших производственных площадок,
• системы, где самотечный трубопровод затруднен рельефом,
• приемные колодцы с волокнистыми загрязнениями,
• локальные очистные сооружения на стадии транспортирования стока,
• инженерные сети с напорными трубопроводами малого диаметра.

Таким образом, Grundfos SEG 40.40 2.50 B является специализированным погружным насосом для напорного перемещения сточных вод, где важны измельчение волокнистых включений, герметичность электродвигателя и способность создавать значительный напор. Режущая система, присоединение DN 40 и погружная компоновка делают агрегат пригодным для канализационных станций и локальных инженерных систем. Компания «Олниса» поставляет промышленное оборудование Grundfos для предприятий и инфраструктурных объектов. Поставка через «Олниса» позволяет комплектовать системы насосными агрегатами и поддерживать необходимый резерв оборудования.
