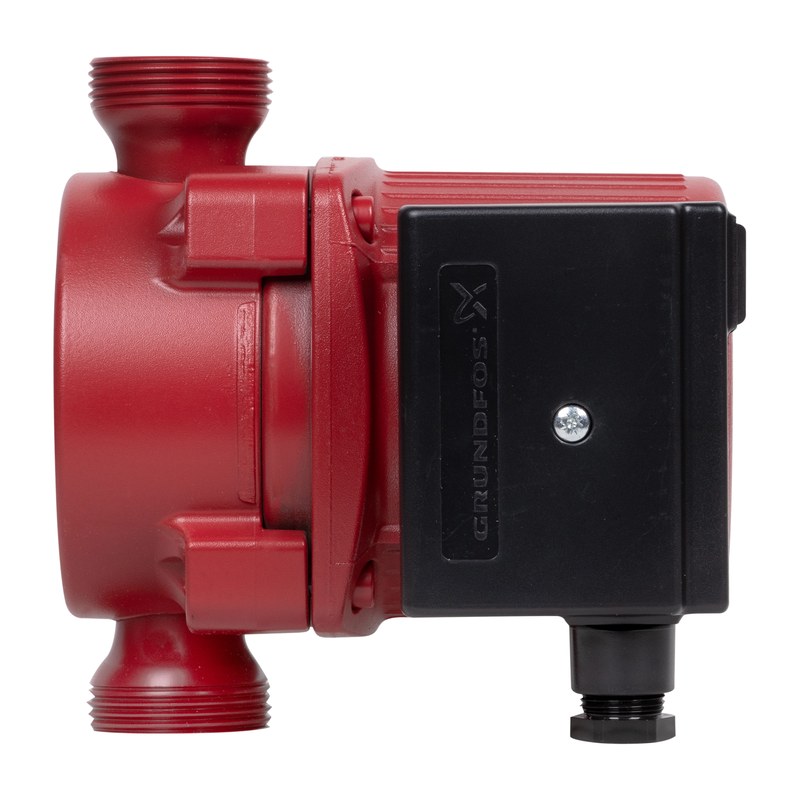

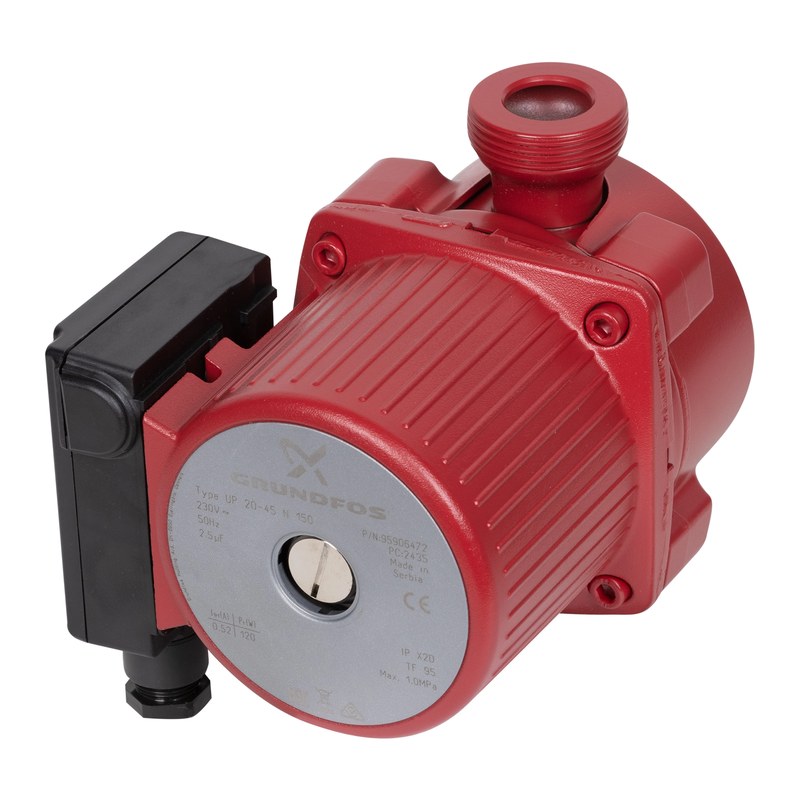

Насос Grundfos UP 20 45 N для стабильной работы отопительных контуров
Циркуляционный насос Grundfos UP 20-45 N представляет собой компактное оборудование для перемещения воды в замкнутых системах циркуляции. Конструкция устройства ориентирована на стабильную работу в контурах горячего водоснабжения, где требуется постоянное поддержание движения теплоносителя между источником нагрева и точками потребления.
Технические характеристики
Ключевыми параметрами модели являются рабочие показатели двигателя, гидравлические возможности и конструктивные размеры, которые определяют область использования оборудования. Ниже перечислены основные технические характеристики насоса Grundfos UP 20-45 N:
- Напряжение питания — 1 × 230 В,
- номинальный ток — 0,5 А,
- максимальный создаваемый напор — 4 м,
- максимальная производительность — до 3 м3/ч,
- диапазон температуры перекачиваемой жидкости — от +2 C до +110 C,
- монтажная длина корпуса — 150 мм,
- размер резьбового подключения — G 1 1/4",
- материал корпуса насоса — нержавеющая сталь,
- тип ротора — мокрый ротор,
- класс температурной стойкости — TF 110,
- масса оборудования — около 3,6 кг,
- уровень звукового давления — менее 43 дБ(A).
Гидравлическая характеристика насоса позволяет использовать несколько режимов эксплуатации в зависимости от требуемого расхода. Рабочая точка определяется сопротивлением трубопровода и необходимым объемом циркуляции. При снижении сопротивления системы насос способен обеспечивать больший расход, а при увеличении гидравлической нагрузки сохраняет стабильный напор в пределах своей рабочей характеристики.
Особенности конструкции
Конструкция Grundfos UP 20-45 N выполнена по схеме циркуляционного насоса с мокрым ротором, где вращающиеся элементы находятся непосредственно в перекачиваемой жидкости. Отсутствие традиционного механического уплотнения вала снижает количество деталей, подверженных износу, и повышает надежность работы оборудования. Рабочая камера включает корпус, роторный узел, керамический вал, подшипники и рабочее колесо, изготовленное из материалов, устойчивых к воздействию воды. Корпус из нержавеющей стали обеспечивает устойчивость к коррозионным процессам при эксплуатации в системах горячего водоснабжения. Рабочее колесо передает энергию вращения жидкости и формирует необходимое давление внутри гидравлической части. Подшипниковый узел смазывается рабочей средой, благодаря чему обеспечивается плавное вращение ротора и уменьшается уровень вибраций. Электродвигатель насоса имеет однофазное исполнение и рассчитан на подключение к стандартной сети 230 В. Защита двигателя реализована за счет внутренней конструкции, поэтому дополнительное внешнее устройство защиты от перегрузки не требуется. Компактные размеры позволяют устанавливать насос в ограниченном пространстве инженерных систем. Основными конструктивными элементами Grundfos UP 20-45 N являются:
- корпус из коррозионностойкой нержавеющей стали для работы с водой,
- керамический вал для повышения износостойкости вращающего узла,
- радиальные и осевые подшипники с жидкостной смазкой,
- композитное рабочее колесо для эффективного преобразования энергии,
- однофазный электродвигатель с рабочим напряжением 230 В,
- клеммная коробка для подключения электропитания,
- резьбовые патрубки G 1 1/4" для монтажа в трубопровод,
- компактная гидравлическая камера с оптимизированным прохождением потока.
Области применения
Насос Grundfos UP 20-45 N применяется в системах, где требуется постоянная циркуляция воды и поддержание заданного движения рабочей среды. Благодаря небольшим размерам и характеристикам он подходит для использования в инженерных коммуникациях различного назначения. Основными направлениями применения являются:
- бытовые установки приготовления и распределения горячей воды,
- небольшие отопительные системы с водяным теплоносителем,
- контуры циркуляции в жилых и коммерческих зданиях,
- локальные инженерные системы с ограниченным расходом жидкости,
- системы поддержания постоянной температуры воды в трубопроводах,
- технологические установки с чистыми неагрессивными жидкостями.
Насос рассчитан на работу с чистой водой без твердых механических включений и волокнистых загрязнений. Использование нержавеющей стали делает модель подходящей для задач, где требуется повышенная стойкость материалов к воздействию водной среды.
Таким образом, Grundfos UP 20-45 N является эффективным циркуляционным насосом, сочетающим компактность, надежную конструкцию и стабильные рабочие параметры. Модель предназначена для организации постоянного движения воды в системах горячего водоснабжения и других инженерных контурах с умеренными требованиями к производительности.
