Компактный насос Grundfos UP 15 14 B с высокой эффективностью работы

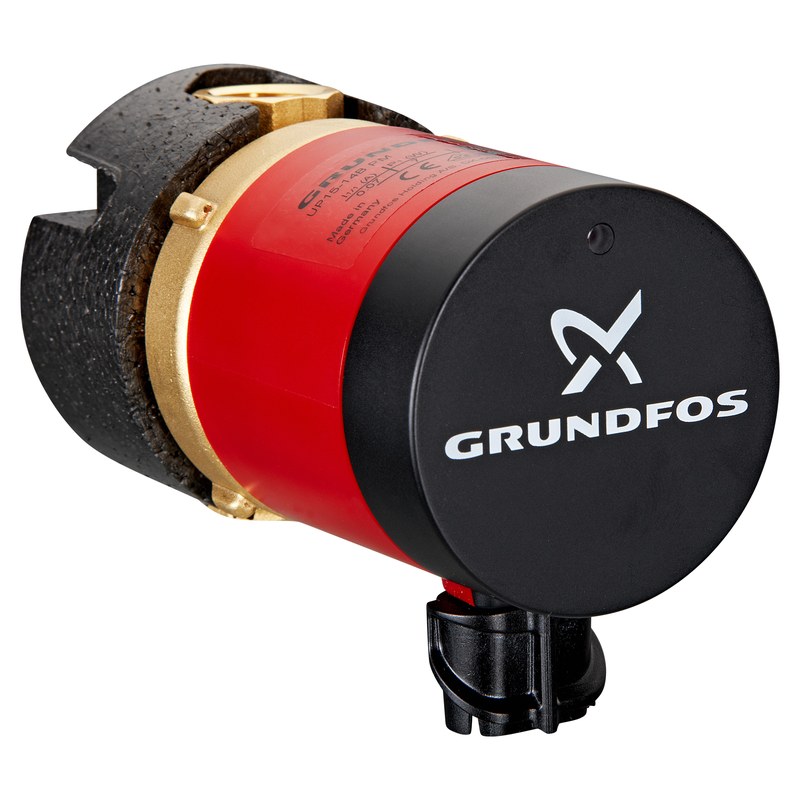

Насос Grundfos UP 15-14 B относится к компактным циркуляционным агрегатам с мокрым ротором, предназначенным для непрерывного перемещения теплоносителя в замкнутых гидравлических контурах. Конструкция ориентирована на стабильную работу при небольших расходах и напорах, что делает оборудование подходящим для систем рециркуляции горячей воды, локальных отопительных контуров и инженерных установок с постоянным движением жидкости. Рабочее колесо и ротор объединены в герметичный гидравлический узел, а перекачиваемая среда одновременно выполняет функции смазки и охлаждения внутренних элементов.
Технические характеристики
Ниже перечислены параметры, определяющие гидравлические, электрические и эксплуатационные свойства насоса Grundfos UP 15-14 B:
- номинальный диаметр присоединения — 15 мм,
- монтажная длина — около 80 мм,
- максимальный напор — приблизительно 1,4 м водяного столба,
- рабочий ток — около 0,11–0,12 А,
- частота вращения электродвигателя — до 2800 об/мин,
- класс изоляции электродвигателя — F,
- допустимая температура перекачиваемой воды — примерно от +2 до +95 C,
- максимально допустимое давление в контуре — до 10 бар,
- уровень шума при штатной установке — низкий, характерный для насосов с мокрым ротором,
- рабочее положение вала — горизонтальное,
- тип электродвигателя — однофазный синхронный или асинхронный малой мощности в зависимости от исполнения серии,
- способ охлаждения — непосредственно перекачиваемой жидкостью,
- режим эксплуатации — продолжительный.
Особенности конструкции
Ключевыми особенностями является сочетание малых габаритов, простого гидравлического тракта и электродвигателя, не требующего отдельного вентилятора. Корпус гидравлической части выполняется из коррозионно-стойкого материала, рассчитанного на контакт с водой. Внутри расположен ротор, отделённый от статора тонкой герметизирующей гильзой. Такая схема исключает применение традиционного торцевого уплотнения вала и уменьшает количество деталей, подверженных износу. Рабочее колесо центробежного типа создаёт перепад давления между всасывающей и напорной зонами. При вращении жидкость поступает к центральной части колеса, разгоняется лопатками и перемещается к периферии, после чего направляется в выходной патрубок. Давление формируется непрерывно, поэтому поток в исправной системе остаётся равномерным. Смазка подшипников осуществляется водой, проходящей через внутренние каналы насоса. Для корректной работы требуется заполнение гидравлической полости жидкостью и исключение длительного сухого хода. Конструкция отличается низким уровнем вибрации. Вал ротора устанавливается горизонтально, поскольку такое положение обеспечивает правильное распределение нагрузки на опорные элементы и устойчивое смазывание. Клеммная коробка служит для подключения питания и защиты электрических контактов. Компактные размеры позволяют монтировать агрегат непосредственно в трубопроводе.
Принципы и режимы работы
Ниже перечислены основные процессы, происходящие при работе насоса:
- после подачи напряжения на обмотку статора формируется вращающееся магнитное поле,
- магнитное поле приводит ротор в движение,
- жидкость поступает во входную область корпуса,
- лопасти сообщают потоку кинетическую энергию,
- теплоноситель перемещается по замкнутому контуру,
- после прекращения питания вращение рабочего колеса останавливается.
Насос работает с фиксированной гидравлической характеристикой, которая определяется сопротивлением трубопровода. Реальная рабочая точка возникает в месте пересечения кривой насоса и характеристики системы. При увеличении сопротивления расход уменьшается, а при снижении сопротивления возрастает. Для устойчивой работы необходимо исключать кавитационные условия, воздушные пробки и работу без жидкости.
Области применения
Основные направления применения насоса Grundfos UP 15-14 B включают в себя:
- рециркуляция горячей воды в бытовых и коммерческих зданиях,
- небольшие контуры отопления,
- локальные системы поддержания температуры трубопроводов,
- контуры теплообменного оборудования,
- инженерные установки с постоянным небольшим расходом,
- системы, где требуется тихая непрерывная циркуляция воды.
Таким образом, Grundfos UP 15-14 B представляет собой малогабаритный циркуляционный насос для систем с умеренным расходом и небольшим требуемым напором. Его рабочая схема основана на центробежном перемещении жидкости, а конструкция с мокрым ротором обеспечивает охлаждение и смазку внутренних элементов непосредственно рабочей средой. При правильной установке и заполненном контуре насос способен длительно работать в непрерывном режиме.
