Надежные токоизмерительные клещи Fluke 376 для эксплуатации на промышленных объектах
Токоизмерительные клещи Fluke 376 представляют собой профессиональный измерительный прибор для контроля параметров электрических сетей, диагностики оборудования и проведения технических измерений в промышленных и энергетических системах. Устройство объединяет функции измерения переменного и постоянного тока, напряжения, сопротивления, частоты и электрических характеристик цепей, обеспечивая получение точных данных без разрыва токовой линии. Основой работы прибора является технология True RMS, позволяющая выполнять измерения сигналов сложной формы, возникающих при эксплуатации современных преобразователей, электродвигателей, источников питания и электронных систем управления.
Технические характеристики
Основные технические параметры токоизмерительных клещей Fluke 376 определяют их применение для контроля электрических систем различного уровня сложности. Ниже перечислены ключевые характеристики измерительного оборудования:
- точность измерения переменного тока составляет 2 % ± 5 единиц младшего разряда при частоте 10–100 Гц и 2,5 % ± 5 единиц младшего разряда при частоте 100–500 Гц,
- точность измерения постоянного тока составляет 2 % ± 5 единиц младшего разряда,
- разрешение при работе с датчиком iFlex составляет 0,1 А для значений до 999,9 А и 1 А для диапазона до 2500 А,
- точность измерения с гибким датчиком составляет 3 % ± 5 единиц младшего разряда в диапазоне частот от 5 до 500 Гц,
- диапазон измерения переменного напряжения составляет до 1000 В с разрешением 0,1 В при значениях до 600 В и 1 В при значениях до 1000 В,
- точность измерения переменного напряжения составляет 1,5 % ± 5 единиц младшего разряда в диапазоне 20–500 Гц,
- диапазон измерения сопротивления составляет до 60 кОм с разрешением 0,1 Ом при значениях до 600 Ом, 1 Ом при значениях до 6000 Ом и 10 Ом при значениях до 60 кОм,
- диапазон измерения электрической емкости составляет до 1000 мкФ с разрешением 0,1 мкФ до 100 мкФ и 1 мкФ до 1000 мкФ,
- диапазон измерения частоты составляет от 5 до 500 Гц с разрешением 0,1 Гц,
- коэффициент формы сигнала поддерживается до значения 3 при токе 500 А, 2,5 при токе 600 А и 1,42 при токе 1000 А,
- максимальная ширина раскрытия токовых клещей составляет 34 мм,
- диаметр гибкого токового датчика iFlex составляет 7,5 мм,
- длина кабеля гибкого датчика составляет 1,8 м,
- габаритные размеры прибора составляют 246×83×43 мм,
- масса оборудования составляет 388 г.
Особенности конструкции

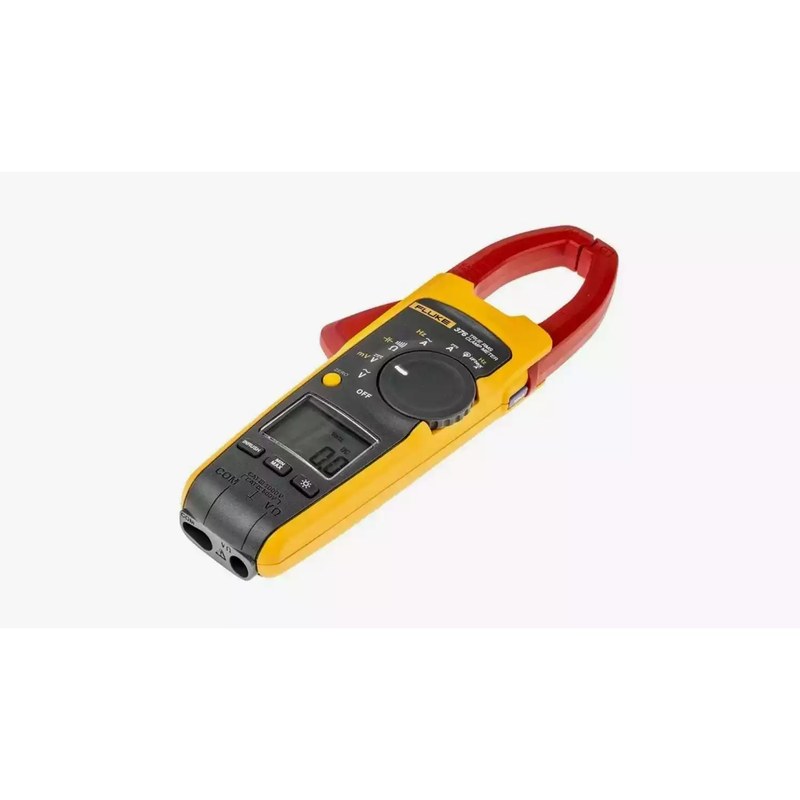

Токоизмерительные клещи Fluke 376 выполнены в компактном корпусе с эргономичной формой, рассчитанной на эксплуатацию одной рукой. Основным конструктивным элементом является измерительная головка с разъемным магнитопроводом, который обеспечивает бесконтактное измерение силы тока путем определения магнитного поля вокруг проводника. Такой принцип работы позволяет контролировать электрические параметры без отключения оборудования и нарушения целостности цепи. Встроенная система обработки сигналов использует технологию True RMS, благодаря чему прибор способен учитывать искажения формы электрического сигнала. Это особенно важно при работе с нагрузками, содержащими электронные преобразователи, частотные регуляторы и импульсные источники питания. В конструкцию включен низкочастотный фильтр, который повышает стабильность показаний при наличии электрических помех.

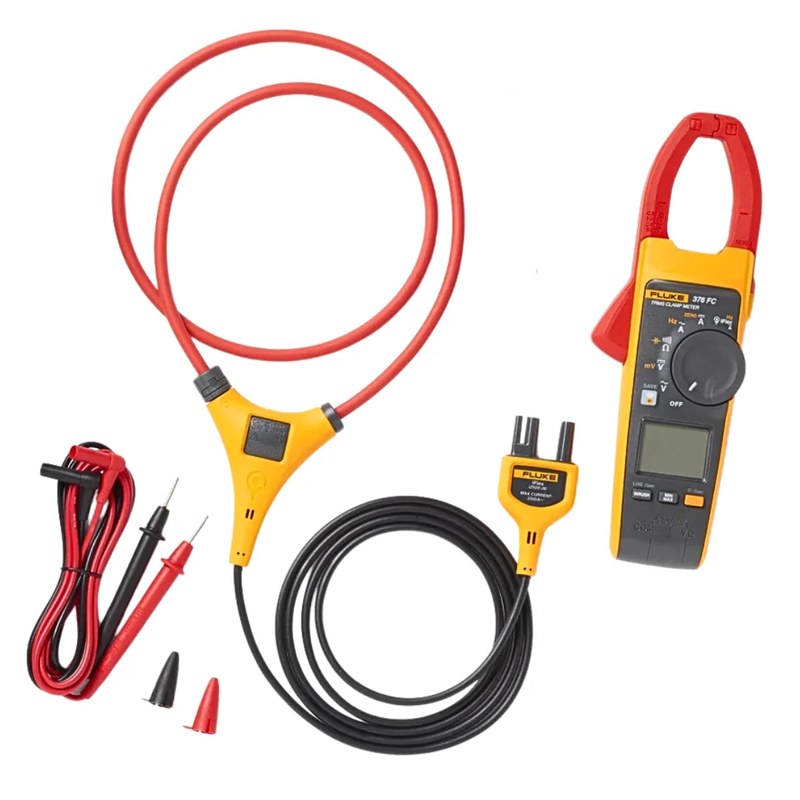

Гибкий датчик iFlex расширяет функциональность прибора за счет возможности измерения токов в труднодоступных местах. Конструкция датчика позволяет охватывать кабельные линии большого диаметра, выполнять измерения в распределительных шкафах и контролировать параметры многожильных проводников. Передача данных между датчиком и основным корпусом осуществляется через специальное соединение, обеспечивающее надежную фиксацию элементов. Прибор оснащается цифровым дисплеем с подсветкой, функциями фиксации минимальных, максимальных и средних значений, а также режимом регистрации пусковых токов. Система измерения Inrush позволяет анализировать кратковременные токовые процессы при запуске электродвигателей и другого оборудования. Питание осуществляется от двух батарей типа AA, что обеспечивает автономную эксплуатацию измерительного устройства.
Области применения
Благодаря широкому диапазону измеряемых параметров Fluke 376 используется в различных направлениях электротехнического контроля. Основными областями применения являются:
- измерение токовой нагрузки в электрических шкафах управления,
- проверка характеристик источников питания и преобразовательного оборудования,
- обслуживание систем электроснабжения производственных объектов,
- контроль пусковых токов электрических машин,
- измерение параметров кабельных трасс и силовых проводников,
- анализ работы оборудования с нелинейными нагрузками,
- проверка электрических цепей при проведении технического контроля.
Таким образом, токоизмерительные клещи Fluke 376 являются многофункциональным измерительным прибором для контроля электрических параметров и диагностики оборудования в промышленных системах. Сочетание расширенного диапазона измерений, технологии True RMS и гибкого датчика iFlex обеспечивает высокую универсальность устройства при работе с различными электрическими установками. Компания «Олниса» предлагает поставку промышленного измерительного оборудования Fluke, включая токоизмерительные клещи Fluke 376. В ассортименте компании представлено оборудование для оснащения предприятий современными средствами контроля и измерений с поставкой продукции от ведущих производителей.
