Коммутатор Eltex MES2308: функциональность и производительность для современных сетей
Коммутатор Eltex MES2308 относится к управляемым сетевым устройствам, предназначенным для построения локальных сегментов передачи данных, организации доступа пользователей. Модель рассчитана на работу в сетях, где требуется стабильная коммутация кадров, поддержка виртуального разделения трафика, приоритизация пакетов и централизованный контроль параметров. Устройство рассчитано на непрерывную эксплуатацию в телекоммуникационных шкафах и серверных помещениях.
Технические характеристики
Ниже перечислены основные параметры Eltex MES2308, определяющие производительность, интерфейсные возможности и режимы эксплуатации:
- количество портов доступа Ethernet — 8 интерфейсов 10/100/1000BASE-T с автоматическим согласованием скорости 10, 100 или 1000 Мбит/с,
- поддерживаемая дуплексность — полный и половинный дуплекс для 10 и 100 Мбит/с, полный дуплекс для 1000 Мбит/с,
- механизмы агрегации каналов — объединение физических соединений в логический интерфейс с распределением нагрузки,
- протоколы предотвращения петель — STP, RSTP и MSTP,
- функции качества обслуживания — классификация и приоритизация пакетов по признакам уровней 2 и 3, применение очередей обслуживания,
- управление потоком — IEEE 802.3x для полнодуплексных соединений и back pressure для отдельных полудуплексных режимов,
- поддержка IGMP Snooping — фильтрация multicast-потоков и передача группового трафика только заинтересованным получателям,
- управление — через командный интерфейс, web-интерфейс,
- монтаж — установка в телекоммуникационный шкаф или стойку.
Особенности конструкции

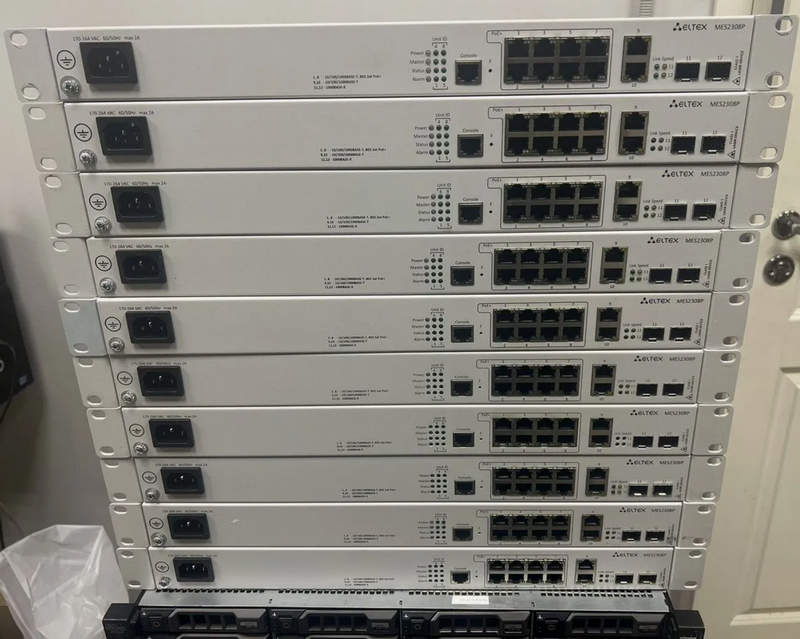

Конструкция Eltex MES2308 построена по функциональному принципу, при котором коммутационная логика, интерфейсные трансиверы, система питания и элементы управления объединены в металлическом корпусе. На передней панели размещаются порты RJ-45, разъемы SFP, индикаторы состояния линий и служебные элементы. Электронная часть включает коммутационный процессор, оперативную и энергонезависимую память для хранения конфигурации. Система индикации позволяет контролировать наличие соединения, активность передачи. Отвод тепла выполняется через корпус и вентиляционные зоны, что поддерживает допустимый температурный режим. Логика коммутации анализирует адрес назначения кадра, сопоставляет его с таблицей MAC и передает данные на нужный порт, снижая избыточную нагрузку. Дополнительное значение имеет возможность логически отделять служебные, пользовательские и технологические потоки без изменения физической кабельной структуры. Это упрощает построение сегментированной сети и позволяет использовать один коммутатор как точку доступа для нескольких отдельных групп оборудования.
Режимы и принципы работы
Ключевыми режимами работы устройства являются следующие механизмы:
- обучение MAC-адресам выполняется автоматически по исходящим адресам поступающих кадров с последующим обновлением таблицы коммутации,
- режим VLAN разделяет физическую инфраструктуру на независимые логические сегменты и ограничивает распространение широковещательного трафика,
- режим trunk передает несколько VLAN через один физический канал с сохранением тегов IEEE 802.1Q,
- режим access назначает пользовательскому порту принадлежность к одному логическому сегменту без тегирования на конечном устройстве,
- агрегация каналов повышает суммарную пропускную способность,
- STP, RSTP и MSTP блокируют избыточные пути при возникновении петель и восстанавливают допустимую топологию после изменения связности,
- QoS распределяет пакеты по приоритетам и очередям, позволяя обслуживать чувствительные к задержкам потоки раньше фонового обмена,
- IGMP Snooping анализирует служебные multicast-сообщения и сокращает ненужное распространение группового трафика,
- зеркалирование портов формирует копию выбранных потоков для подключения средств диагностики.
Области применения
Ниже перечислены типовые направления использования Eltex MES2308.
- локальные сети предприятий с разделением сотрудников и сервисов по VLAN,
- узлы доступа в небольших операторских и корпоративных сетях,
- подключение серверов, рабочих станций, сетевых принтеров и контроллеров,
- организация магистрального соединения между шкафами через SFP-интерфейсы,
- сегменты видеонаблюдения и систем технического мониторинга,
- инфраструктура автоматизированных объектов и распределенных инженерных систем,
- учебные и административные сети.
Таким образом, Eltex MES2308 представляет собой управляемый коммутатор доступа, сочетающий гигабитные медные интерфейсы, оптические каналы связи и функции второго уровня. Устройство обеспечивает структурированную передачу данных, логическое разделение сети, управление приоритетами и устойчивость топологии при изменениях соединений. Такая функциональность делает модель применимой в корпоративных, операторских сетевых сегментах.
