Токоизмерительные клещи Fluke 381 — надежный прибор для электротехнических работ
Fluke 381 представляет собой цифровые токоизмерительные клещи, предназначенные для измерения переменного и постоянного тока, напряжения, сопротивления и частоты без разрыва цепи. Конструкция прибора ориентирована на обслуживание распределительных устройств, электродвигателей, приводов, шкафов автоматики и силовых линий. Отличительной особенностью модели является съемный беспроводной дисплей, позволяющий считывать результат на удалении от точки измерения, а также совместимость с гибким токовым датчиком iFlex, расширяющим диапазон измеряемого переменного тока.
Технические характеристики
Ниже перечислены основные измерительные параметры Fluke 381, определяющие его применение в электротехнике:
- измерение переменного тока штатными клещами — до 999,9 А,
- измерение постоянного тока штатными клещами — до 999,9 А,
- измерение переменного тока с датчиком iFlex — до 2500 А,
- измерение частоты — до 500 Гц,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
- максимальное раскрытие губок клещей — около 34 мм,
- удаление съемного дисплея от измерительного блока — приблизительно до 10 м,

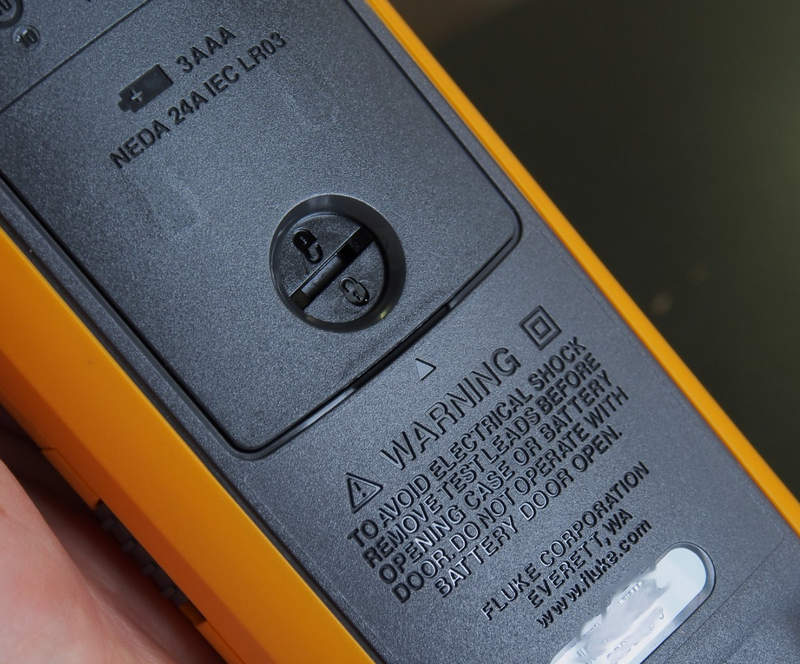

- питание измерительного модуля и дисплея осуществляется автономными элементами питания.
При измерении переменного тока и напряжения прибор использует принцип True RMS, то есть вычисляет действующее среднеквадратическое значение сигнала. Это особенно важно при работе с нагрузками, формирующими несинусоидальную форму тока: частотно-регулируемыми приводами, импульсными источниками питания, электронными пускателями и промышленной электроникой. Для кратковременных процессов предусмотрена функция регистрации пускового тока, позволяющая оценивать броски нагрузки при включении двигателей и других потребителей.
Особенности конструкции

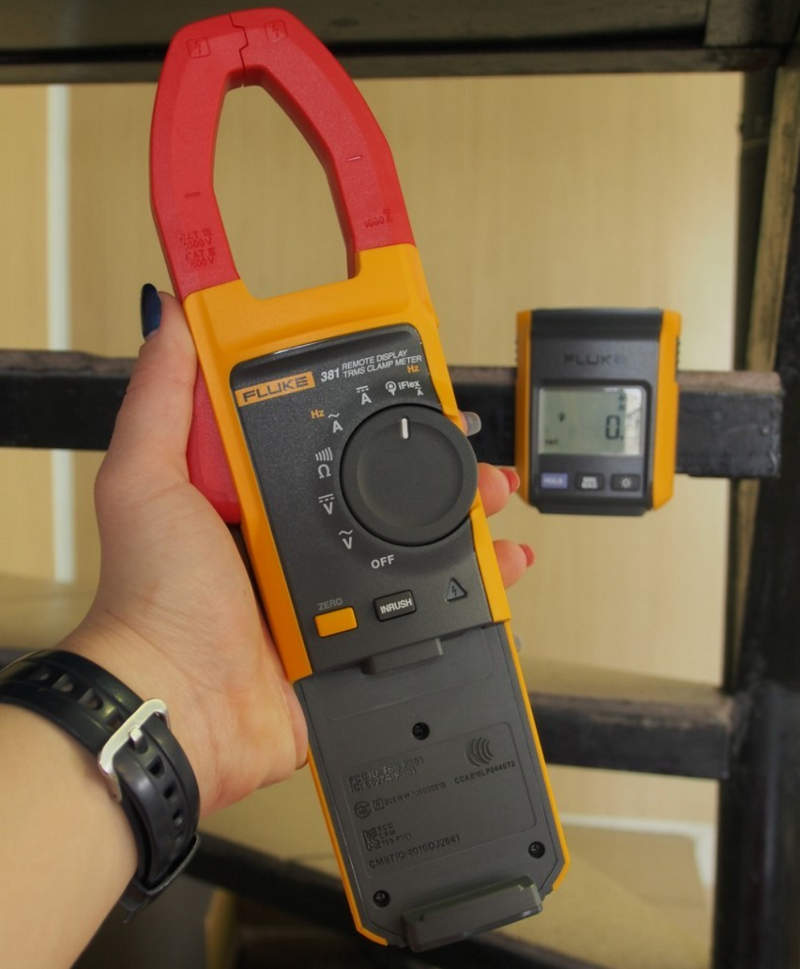

Конструкция Fluke 381 объединяет жесткие токовые клещи, электронный измерительный тракт, съемный дисплей и интерфейс для гибкого датчика iFlex. Шарнирный магнитопровод клещей охватывает одиночный проводник, после чего прибор регистрирует магнитное поле и преобразует его в значение тока. Для постоянного тока используется датчик Холла, позволяющий измерять не только величину, но и направление магнитного потока. Съемный экран может оставаться на корпусе, что удобно при работе в шкафах с ограниченным обзором. Измерительный блок при этом остается на проводнике, а оператор считывает данные с дисплея. Гибкий датчик iFlex выполнен в виде замкнутой измерительной петли и применяется там, где жесткие губки не позволяют охватить проводник, шину. Такая конструкция особенно эффективна при диагностике распределительных щитов, кабельных трасс с плотной компоновкой.
Режимы и принципы работы
Ниже представлены основные режимы, реализуемые прибором:
- измерение AC-тока жесткими клещами без разрыва цепи,
- измерение переменного и постоянного напряжения контактными щупами,
- измерение электрического сопротивления обесточенной цепи,
- контроль частоты переменного сигнала,
- фиксация пускового тока при запуске электродвигателей,
- удержание результата на дисплее,
- дистанционное считывание показаний.
Принцип бесконтактного измерения тока основан на регистрации магнитного поля. При работе с переменным током магнитный поток изменяется синхронно с током, а электронная схема преобразует сигнал датчика в измеряемое значение. При использовании iFlex применяется гибкий чувствительный элемент, позволяющий измерять ток в местах с затрудненным доступом. Контактные измерения напряжения и сопротивления выполняются через стандартные измерительные входы прибора.
Области применения
Ключевыми областями применения Fluke 381 являются следующие направления диагностики:
- контроль токовой нагрузки электрических линий,
- проверка электродвигателей и приводных систем,
- измерения в распределительных щитах и шкафах управления,
- диагностика силовых кабелей и шин,
- контроль оборудования с частотными преобразователями,
- оценка пусковых токов электрических машин,
- проверка напряжения в сетях до 1000 В,
- поиск перегруженных фаз и несимметрии токов,
- обслуживание электроустановок,
- контроль токовых параметров при регламентных измерениях.
Таким образом, Fluke 381 сочетает функции токовых клещей, гибкого измерительного комплекса с дистанционным дисплеем. Диапазон до 999,9 А штатными клещами, до 2500 А с iFlex и возможность измерять напряжение до 1000 В делают прибор пригодным для промышленных работ. Поддержка True RMS повышает достоверность измерений при несинусоидальной форме сигнала, а съемный экран улучшает удобство наблюдения за показаниями в труднодоступных точках. Компания «Олниса» также поставляет Fluke 381 и другое промышленное измерительное оборудование для предприятий различных отраслей. Поставка через «Олниса» позволяет включать измерительные приборы Fluke в оснащение эксплуатационных и производственных подразделений.
