Калибратор процессов Fluke 726 — точный прибор для настройки измерительного оборудования
Fluke 726 представляет собой многофункциональный прецизионный калибратор для проверки и метрологического контроля средств измерения в промышленных системах автоматизации. Прибор объединяет функции измерителя и источника эталонных электрических и температурных сигналов, поэтому позволяет имитировать работу датчиков и одновременно контролировать ответ измерительного канала. Устройство применяется для работы с преобразователями давления, температуры, тока, напряжения, сопротивления и частоты.
Технические характеристики
Ключевые параметры Fluke 726 позволяют использовать его при проверке унифицированных и первичных сигналов. Ниже перечислены основные технические характеристики:
- измерение постоянного напряжения выполняется в диапазоне до 30 В,
- измерение и генерация постоянного тока охватывают диапазон 0–24 мА, включая стандартный сигнал 4–20 мА,
- базовая точность по ряду электрических функций достигает порядка 0,01 % показания,
- встроенный источник питания токовой петли формирует напряжение 24 В,
- измерение и имитация сопротивления применяются при проверке резистивных датчиков и входных цепей,
- поддерживается работа с термопарами типов J, K, T, E, R, S, B, L, U и N,
- поддерживается работа с распространенными термопреобразователями сопротивления, включая платиновые и никелевые типы,
- измерение частоты и формирование частотного сигнала применяются для проверки счетчиков, тахометрических каналов и входов ПЛК,
- предусмотрена генерация последовательностей импульсов с заданным числом циклов,
- измерение давления выполняется через совместимые внешние модули давления Fluke,
- питание прибора рассчитано на автономную эксплуатацию в полевых условиях.
Режимы и принципы работы
Функциональная схема Fluke 726 основана на раздельной работе измерительного и генерирующего трактов. Один канал контролирует фактическое значение, второй формирует эталонное воздействие. Ниже рассмотрим основные режимы:
- режим измерения фиксирует электрический, температурный, частотный или связанный с модулем давления параметр,
- режим источника формирует заданное значение тока, напряжения, сопротивления, температуры или частоты,
- режим одновременного измерения и генерации позволяет оценивать входной и выходной сигналы преобразователя в одном цикле,
- режим ступенчатого изменения автоматически изменяет выходной сигнал по уровням 0, 25, 50, 75 и 100 % диапазона,
- режим плавного изменения создает непрерывное нарастание или снижение сигнала для наблюдения за реакцией контроллера,
- режим проверки токовой петли использует источник 24 В и предназначен для контроля преобразователей 4–20 мА,
- режим измерения и формирования частоты применяется для устройств с импульсными последовательностями,
- режим работы с термопарами преобразует измеренную термо-ЭДС в температуру с учетом выбранного типа датчика и компенсации холодного спая,
- режим RTD использует зависимость сопротивления чувствительного элемента от температуры и имитирует соответствующий сигнал,
- режим давления получает цифровые данные от внешнего модуля и отображает измеренное значение.
Особенности конструкции

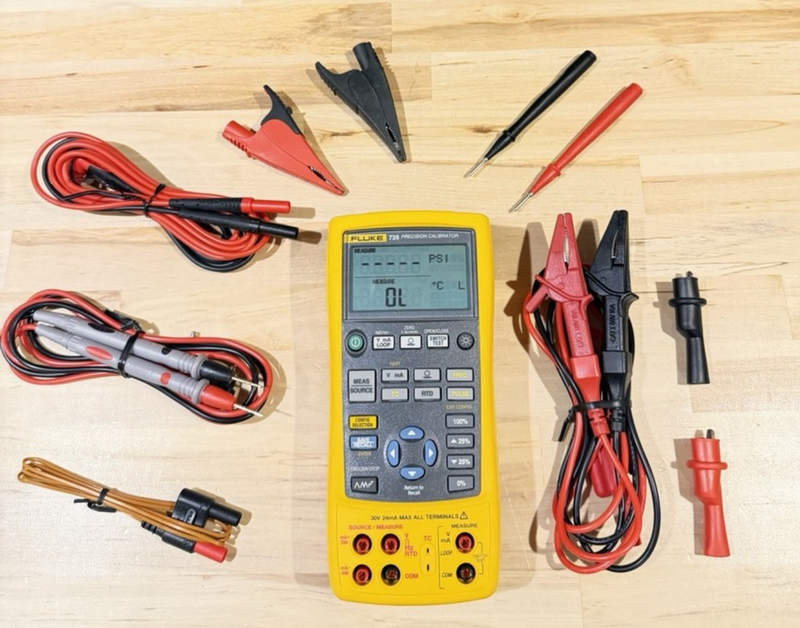

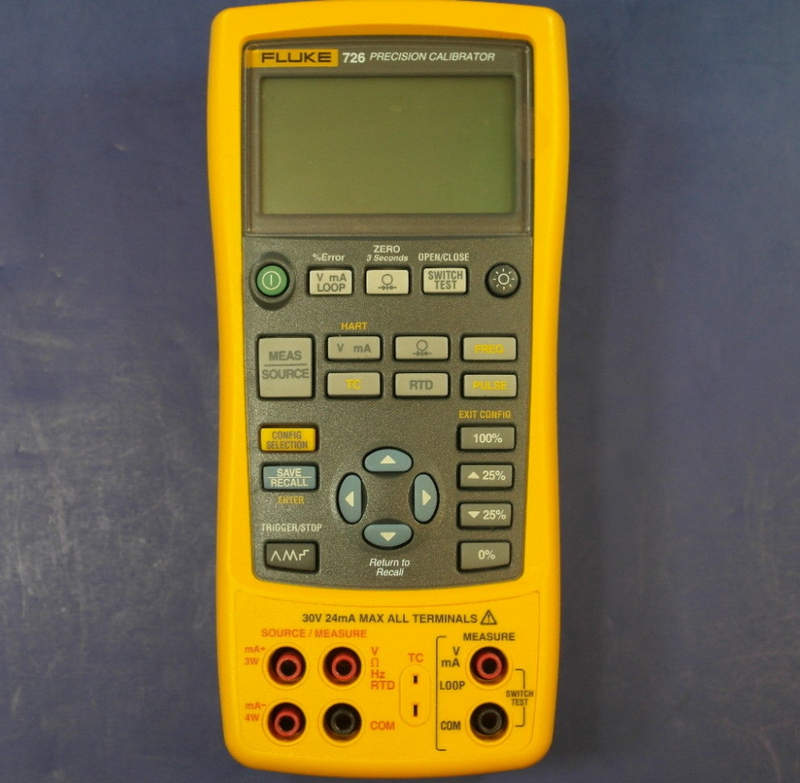

Конструкция Fluke 726 рассчитана на эксплуатацию в производственных условиях. Корпус имеет переносной формат, а органы управления обеспечивают быстрый доступ к основным функциям. Дисплей позволяет одновременно наблюдать генерируемый и измеряемый параметры, поэтому оператор видит взаимосвязь между воздействием и реакцией проверяемого прибора. Входные гнезда разделены по функциональному назначению. Электронная схема содержит стабильные опорные цепи, аналого-цифровые и цифро-аналоговые узлы, необходимые для точного измерения и воспроизведения сигналов. Для температурных измерений предусмотрена компенсация холодного спая термопар. В режиме RTD прибор формирует эквивалент сопротивления датчика, а при частотной калибровке генерирует импульсы с установленными параметрами. Возможность ввода пользовательских коэффициентов для отдельных RTD-характеристик позволяет моделировать нестандартные температурные преобразователи.
Области применения
Fluke 726 используется в метрологических, энергетических, производственных и сервисных подразделениях. Ниже рассмотрим основные направления применения:
- калибровка преобразователей температуры с входами термопар и термосопротивлений,
- проверка датчиков и преобразователей с унифицированным выходом 4–20 мА,
- контроль измерительных каналов напряжения и сопротивления,
- испытание частотных и импульсных входов промышленной автоматики,
- проверка цепей ПЛК, регистраторов, индикаторов и вторичных приборов,
- калибровка датчиков давления при подключении совместимых модулей,
- диагностика контуров регулирования при регламентных измерениях.
Таким образом, Fluke 726 является прецизионным калибратором для комплексной проверки измерительных цепей промышленной автоматики. Он объединяет генерацию и измерение нескольких типов сигналов, поддерживает температурные датчики, токовые петли, частотные каналы и внешние модули давления. Такое сочетание функций позволяет выполнять последовательную проверку приборов в единой аппаратной платформе. Компания «Олниса» осуществляет поставку Fluke 726 и другого промышленного оборудования. «Олниса» поставляет средства измерений и компоненты промышленной автоматизации, обеспечивая заказчикам канал снабжения оборудованием.
