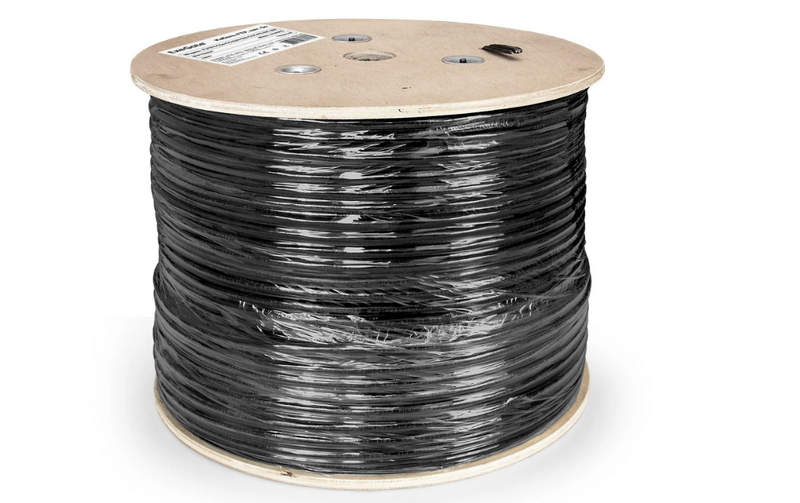

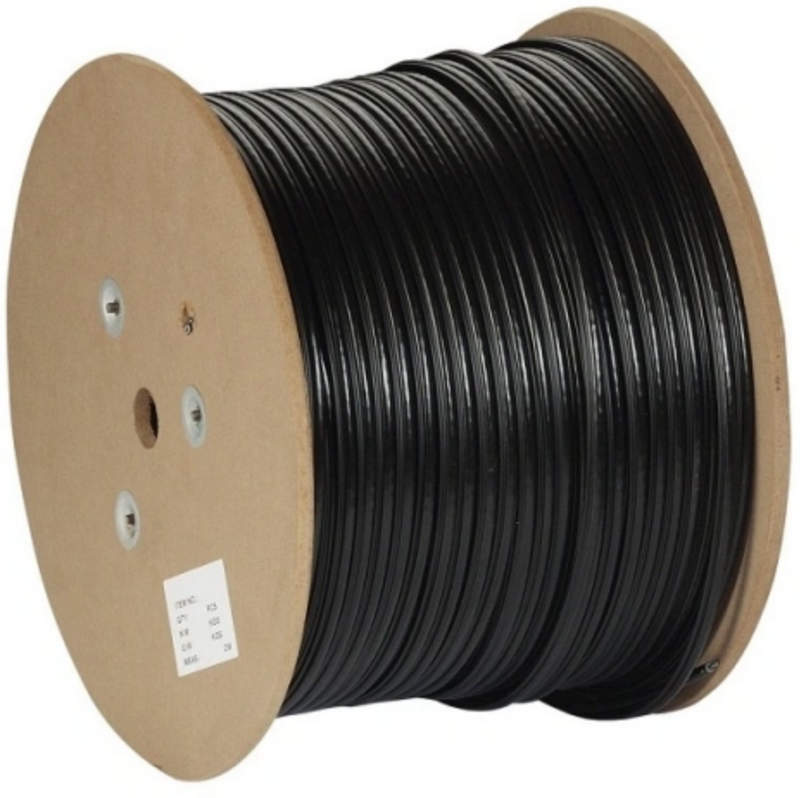

Кабель витая пара ExeGate — надежное решение для построения сетевой инфраструктуры
Кабель витая пара ExeGate применяется для построения структурированных кабельных систем, локальных сетей, линий передачи данных и подключения сетевого оборудования. Принцип работы основан на передаче электрического сигнала по попарно скрученным проводникам. Скрутка уменьшает влияние внешних электромагнитных помех и взаимные наводки между соседними парами. Кабель используется внутри помещений, в технических зонах, серверных, офисах и на объектах промышленной инфраструктуры. Его свойства определяются категорией, экранированием, материалом жил, диаметром проводников и характеристиками оболочки.
Технические характеристики
Для распространенных сетевых исполнений характерны следующие значения:
- число проводников — 8, объединенных в 4 витые пары,
- номинальное волновое сопротивление — около 100 Ом,
- типовая длина кабеля в бухте — 305 м,
- категория 5e рассчитана на полосу частот до 100 МГц,
- категория 6 применяется при частотах до 250 МГц,
- типовой калибр проводника — 24 AWG или близкое значение,
- диаметр медной жилы — приблизительно 0,48–0,52 мм,
- максимальная длина постоянной линии Ethernet — до 90 м,
- скорость передачи для Cat.5e — до 1 Гбит/с,
- для Cat.6 возможна передача до 1 Гбит/с на 100 м и до 10 Гбит/с на сокращенной линии,
- типовой диапазон температуры для внутренней прокладки — примерно от -20 до +60 C.
Электрические свойства оцениваются по затуханию, переходному влиянию, сопротивлению постоянному току и симметрии пар. Чем точнее выдержана геометрия скрутки, тем стабильнее характеристики на высокой частоте. Для линий PoE также важны сопротивление жил и тепловой режим кабельного пучка.
Особенности конструкции
Конструкция кабеля включает восемь изолированных проводников, объединенных попарно. Каждая пара имеет собственный шаг скрутки, снижающий взаимное электромагнитное влияние цепей. В варианте U/UTP общий экран отсутствует, поэтому кабель отличается меньшим диаметром и удобством монтажа. Исполнения F/UTP содержат общий фольгированный экран, повышающий устойчивость к внешним помехам при правильном заземлении. Токопроводящие жилы могут выполняться из меди либо материалов с медным покрытием; цельномедные проводники имеют меньшее сопротивление и стабильные электрические параметры. Изоляция жил исключает контакт проводников, а наружная оболочка защищает сердечник от механического воздействия. В кабелях категории 6 может использоваться разделительный элемент, уменьшающий влияние пар друг на друга и поддерживающий геометрию сердечника.
Области применения
Кабель витая пара ExeGate используется в информационных и инженерных системах. Ниже рассмотрим основные направления эксплуатации:
- структурированные кабельные системы офисных и административных зданий,
- локальные сети предприятий и производственных площадок,
- соединение компьютеров, маршрутизаторов, коммутаторов и сетевых хранилищ,
- подключение IP-камер и оборудования видеонаблюдения,
- организация линий IP-телефонии,
- соединение телекоммуникационных шкафов и рабочих мест,
- подключение точек беспроводного доступа по Ethernet,
- передача данных к контроллерам и сетевым устройствам автоматизации.
Таким образом, кабель витая пара ExeGate представляет собой основу для построения проводных сетей передачи данных. Четыре скрученные пары, сопротивление около 100 Ом, рабочие частоты до 100 или 250 МГц для категорий 5e и 6 и возможность организации канала длиной до 100 м обеспечивают применение в офисных, телекоммуникационных и промышленных сетях. Выбор категории и типа экранирования позволяет согласовать параметры линии с требуемой скоростью и условиями электромагнитной обстановки. Компания «Олниса» поставляет кабельную продукцию ExeGate и промышленное оборудование для различных объектов. Заказ через «Олнису» дает возможность централизованно получать необходимые позиции для комплектации сетевой инфраструктуры.
