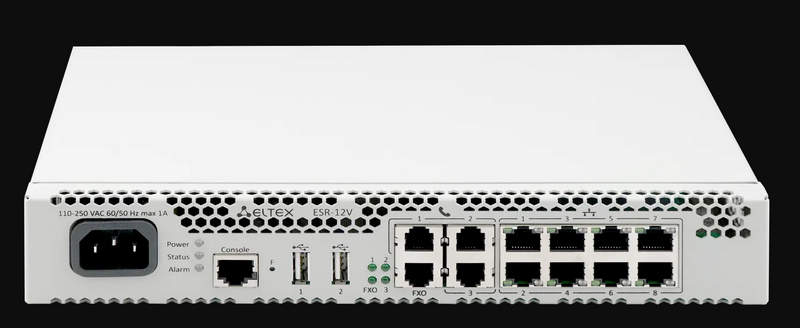

Eltex ESR-12V — сервисный маршрутизатор с восемью Gigabit Ethernet-портами и голосовыми интерфейсами

На границе локальной инфраструктуры часто требуется устройство, которое одновременно передает IP-трафик, разделяет сетевые сегменты и обеспечивает подключение телефонных линий. В такой точке обычного коммутатора уже недостаточно: оборудование должно работать как полноценный сервисный узел, объединяя маршрутизацию и интерфейсы для различных типов подключений. Сервисный маршрутизатор Eltex ESR-12V относится к категории многофункционального сетевого оборудования для корпоративной и операторской инфраструктуры. Обозначение модели и артикул исполнения — ESR-12V. Устройство оснащено восемью гигабитными Ethernet-портами, последовательным интерфейсом управления, двумя USB-разъемами, тремя FXS-портами и одним FXO-интерфейсом. Важно учитывать, что индекс 12V является частью названия модели и не означает питание маршрутизатора от внешнего источника 12 В. Для ESR-12V производитель указывает электропитание от сети 100–264 В AC, тогда как через адаптер 12 В питается другая модель семейства — ESR-10.

Технические характеристики

Ниже рассмотрим основные параметры сервисного маршрутизатора Eltex ESR-12V:

• бренд — Eltex,
• категория оборудования — сервисный маршрутизатор,
• серия — ESR,
• модель и артикул исполнения — ESR-12V,
• количество интерфейсов 10/100/1000BASE-T — 8,
• консольный порт — RS-232 через разъем RJ-45,
• количество USB-интерфейсов версии 2.0 — 2,
• число аналоговых абонентских интерфейсов FXS — 3,
• число интерфейсов FXO — 1,
• оперативная память — 1 ГБ DDR3 в актуальном техническом описании,
• встроенная NAND Flash — 512 МБ,
• электропитание — 100–264 В AC,
• частота питающей сети — 50–60 Гц,
• максимальная потребляемая мощность — 22 Вт,
• рабочий температурный диапазон — от 0 до +40 °C,
• габариты корпуса — приблизительно 267 × 43,6 × 160,5 мм,
• масса — около 1 кг.

Особенности конструкции устройств

Eltex ESR-12V построен как единый сетевой узел, в котором Ethernet-коммутация и маршрутизация соседствуют с телефонными интерфейсами. Восемь портов 10/100/1000BASE-T формируют основную часть проводного подключения и позволяют связать локальные сегменты, пользовательское оборудование или соседние сетевые устройства без применения отдельного восьмипортового коммутатора для базовых задач. Три FXS-интерфейса предназначены для подключения аналоговых абонентских устройств. Они формируют линию, необходимую телефонному аппарату или другому совместимому терминалу, и позволяют включить аналоговую телефонию в общую сетевую архитектуру. Один FXO-порт выполняет противоположную функцию и используется для взаимодействия с внешней аналоговой телефонной линией. Такая комбинация делает модель заметно отличающейся от маршрутизаторов, где присутствуют только Ethernet-интерфейсы. Два USB 2.0 расширяют аппаратные возможности платформы. Они могут использоваться для совместимых внешних устройств и сервисных задач, предусмотренных программной архитектурой маршрутизатора. Отдельный RS-232 через RJ-45 предназначен для локального консольного доступа и позволяет работать с оборудованием даже без активного сетевого подключения. Аппаратная платформа использует DDR3-память и встроенное NAND-хранилище. Оперативная память обслуживает текущие процессы маршрутизации и системные службы, а энергонезависимая память используется для программного обеспечения, конфигурации и внутренних данных.

Области применения

Ключевыми направлениями использования Eltex ESR-12V являются:

• построение сетевого узла небольшого офиса,
• маршрутизация трафика между локальными сегментами,
• подключение оборудования по Gigabit Ethernet,
• интеграция аналоговых телефонов через FXS,
• подключение внешней аналоговой линии через FXO,
• создание комбинированных сетевых и телефонных узлов,
• использование в филиальной инфраструктуре,
• применение в корпоративных сетях с несколькими типами подключений,
• организация сервисного узла в небольшом телекоммуникационном шкафу.

Компания «Олниса» осуществляет поставку сетевого и промышленного оборудования, включая сервисный маршрутизатор Eltex ESR-12V. По представленному оборудованию доступны технические консультации. Компания организует оперативную доставку продукции по всей стране.

Преимущества

Ниже рассмотрим практические преимущества сервисного маршрутизатора Eltex ESR-12V:

• восемь гигабитных медных Ethernet-портов,
• три интерфейса FXS для аналоговых абонентских устройств,
• один интерфейс FXO для внешней аналоговой линии,
• два порта USB 2.0,
• отдельный консольный интерфейс RS-232,
• комбинация сетевых и телефонных функций в одном корпусе,
• питание непосредственно от сети 100–264 В AC,
• максимальное энергопотребление около 22 Вт,
• небольшие габариты,
• пригодность для офисных и филиальных сетевых узлов,
• возможность сократить количество отдельных устройств в инфраструктуре.

Таким образом, Eltex ESR-12V представляет собой не обычный Ethernet-маршрутизатор, а комбинированный сервисный узел, в котором восемь гигабитных портов дополнены голосовыми интерфейсами FXS и FXO. Такая архитектура позволяет одновременно решать задачи передачи IP-трафика и подключения аналоговой телефонии. При выборе модели важно не трактовать обозначение ESR-12V как указание на питание от 12 В: актуальная спецификация для данного исполнения предусматривает питание от сети 100–264 В AC. Компания «Олниса» предоставляет технические консультации по оборудованию Eltex и обеспечивает оперативную доставку продукции по всей стране.
