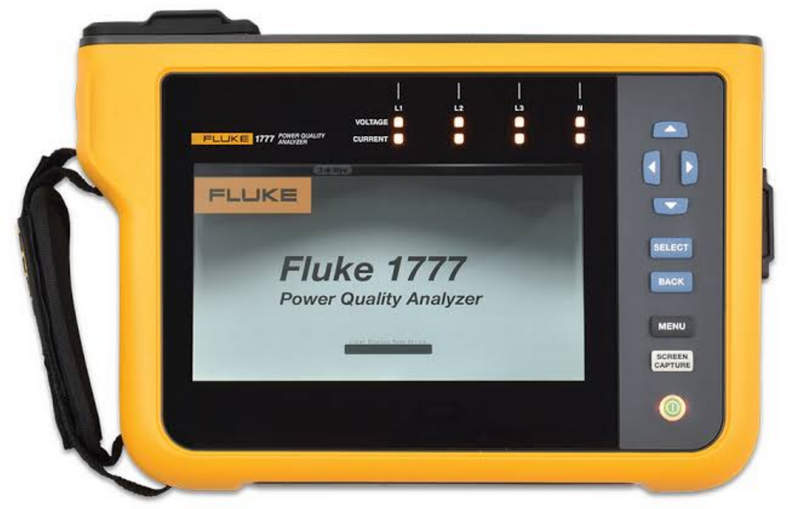

Анализатор качества электроэнергии Fluke 1777 5126630 — регистрация транзиентов, гармоник и параметров трехфазной сети

Проблема электроснабжения не всегда проявляется полным исчезновением напряжения. Причиной сбоев оборудования могут быть короткие импульсы, перекос фаз, провалы, всплески, гармонические искажения или нестабильность частоты. Для поиска таких событий применяется анализатор качества электроэнергии Fluke 1777 5126630. Прибор одновременно регистрирует параметры нескольких фаз, сохраняет события во времени и позволяет изучать не только установившийся режим, но и быстропротекающие переходные процессы. Особенностью Fluke 1777 является захват транзиентов с частотой дискретизации до 20 Мвыб/с и амплитудой до ±8 кВ. Это дает возможность фиксировать очень короткие нарушения, которые обычный мультиметр или стандартный регистратор просто не успевает обнаружить.

Технические характеристики

Измерительная платформа рассчитана на детальный контроль однофазных и трехфазных сетей. Ниже рассмотрим основные параметры Fluke 1777 5126630:

• бренд — Fluke,
• категория — трехфазный анализатор качества электроэнергии,
• модель — 1777,
• номер изделия — 5126630,
• входы напряжения — 4 канала для трех фаз и нейтрали,
• максимальное измеряемое напряжение — 1000 В RMS или 1000 В DC,
• пиковое входное напряжение — до 1700 В,
• диапазон номинального напряжения звезда/однофазная сеть — 50–1000 В,
• диапазон номинального напряжения треугольник — 100–1000 В,
• категория электробезопасности — CAT III 1000 В / CAT IV 600 В,
• частота основной дискретизации — 80 квыб/с,
• разрядность основной выборки — 24 бит,
• диапазон транзиентов — ±8 кВ,
• частота регистрации транзиентов — 1 или 20 Мвыб/с,
• разрядность при регистрации транзиентов — 14 бит,
• полоса измерений качества электроэнергии — до 30 кГц,
• Ethernet — 1000BASE-T,
• USB-A — предусмотрен,
• USB-C — предусмотрен,
• Wi-Fi — 2,4 и 5 ГГц,
• Bluetooth — версия 5.0/BLE,
• подключение GNSS — предусмотрено,
• соответствие измерений качества электроэнергии — IEC 61000-4-30 Class A.

Особенности конструкции устройств

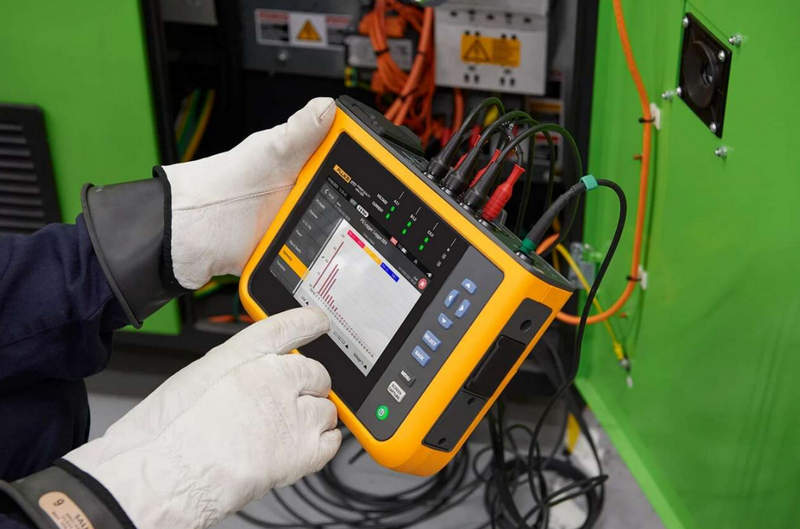

Fluke 1777 построен не вокруг одного измерительного канала, а вокруг синхронной регистрации нескольких электрических величин. Четыре входа напряжения позволяют наблюдать три фазы и нейтраль относительно защитного проводника. Прибор одновременно собирает данные, поэтому временная связь между событиями в разных фазах не теряется. Отдельная измерительная часть отвечает за высокоскоростные переходные процессы. В обычном режиме анализатор контролирует параметры сети с полосой до 30 кГц, а при поиске транзиентов использует ускоренную регистрацию до 20 Мвыб/с. Это особенно важно для импульсов наносекундного и микросекундного уровня, способных воздействовать на изоляцию и электронные устройства. Прибор объединяет функции оперативного измерителя и длительного регистратора. На месте можно сразу увидеть напряжение, ток, частоту, мощность, гармоники, провалы и перенапряжения, а затем перейти к продолжительной записи параметров. Встроенные средства связи позволяют переносить данные по Ethernet, USB, Wi-Fi и Bluetooth. Fluke также предусматривает формирование отчетов по EN 50160, IEEE 519, ГОСТ 33073 и другим стандартам.

Области применения

Ценность анализатора проявляется там, где неисправность возникает нерегулярно и требует записи электрической картины во времени. Ниже рассмотрим характерные задачи:

• поиск причин самопроизвольных отключений оборудования,
• фиксация кратковременных провалов напряжения,
• контроль перенапряжений,
• обнаружение высокоскоростных транзиентов,
• исследование гармонических составляющих,
• оценка перекоса фаз,
• контроль нагрузки трехфазных сетей,
• анализ работы промышленного электропривода,
• проверка качества питания производственных линий,
• энергетическое обследование объекта,
• контроль вводно-распределительных устройств,
• исследование сетей с возобновляемыми источниками энергии,
• анализ питания зарядной инфраструктуры электротранспорта,
• поиск электрических причин нестабильной работы оборудования.

Компания «Олниса» поставляет контрольно-измерительную и промышленную технику, включая анализаторы качества электроэнергии Fluke 1777 5126630. Заказчикам доступны технические консультации по диапазонам измерений, электрической безопасности, способам регистрации и интерфейсам прибора. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практическое отличие Fluke 1777 заключается в способности видеть процессы, которые существуют слишком недолго для обычных измерительных приборов. К ключевым преимуществам относятся:

• регистрация транзиентов до ±8 кВ,
• частота захвата переходных процессов до 20 Мвыб/с,
• одновременное измерение трех фаз и нейтрали,
• категория безопасности CAT IV 600 В,
• работа с напряжением до 1000 В RMS,
• соответствие IEC 61000-4-30 Class A,
• измерение гармоник согласно IEC 61000-4-7 Class 1,
• контроль показателей по IEEE 519,
• фиксация провалов и всплесков напряжения,
• измерение параметров мощности и энергии,
• полоса анализа до 30 кГц,
• Ethernet 1 Гбит/с,
• USB-C и USB-A,
• беспроводная связь Wi-Fi и Bluetooth,
• возможность длительной регистрации,
• формирование стандартизированных отчетов,
• совмещение диагностики на месте и последующего анализа накопленных данных.

Таким образом, Fluke 1777 5126630 — профессиональный анализатор качества электроэнергии, предназначенный для ситуаций, когда необходимо не просто измерить текущее напряжение, а восстановить картину нарушения во времени. Он регистрирует параметры трехфазной сети, гармоники, провалы, перенапряжения и транзиенты, включая события с частотой выборки до 20 Мвыб/с. Такой прибор особенно полезен при поиске непериодических неисправностей, которые невозможно обнаружить коротким контрольным замером.
