Блок контроля герметичности DUNGS VPS 504 S02 225481 — проверка газовой арматуры при питании 24 В DC

Герметичность двух последовательно расположенных газовых клапанов можно контролировать еще до того, как горелочная установка перейдет к рабочему циклу. Для этой задачи используется блок контроля герметичности DUNGS VPS 504 S02 225481. Устройство создает в закрытом участке дополнительное давление и оценивает, способна ли арматура удерживать его без недопустимой утечки. Исполнение 225481 работает от 24 В постоянного тока и оснащается 7-контактным подключением. Такая версия подходит для систем автоматики, где цепи управления построены на низком постоянном напряжении. VPS 504 применяется с автоматическими запорными клапанами классов A и B по EN 161.

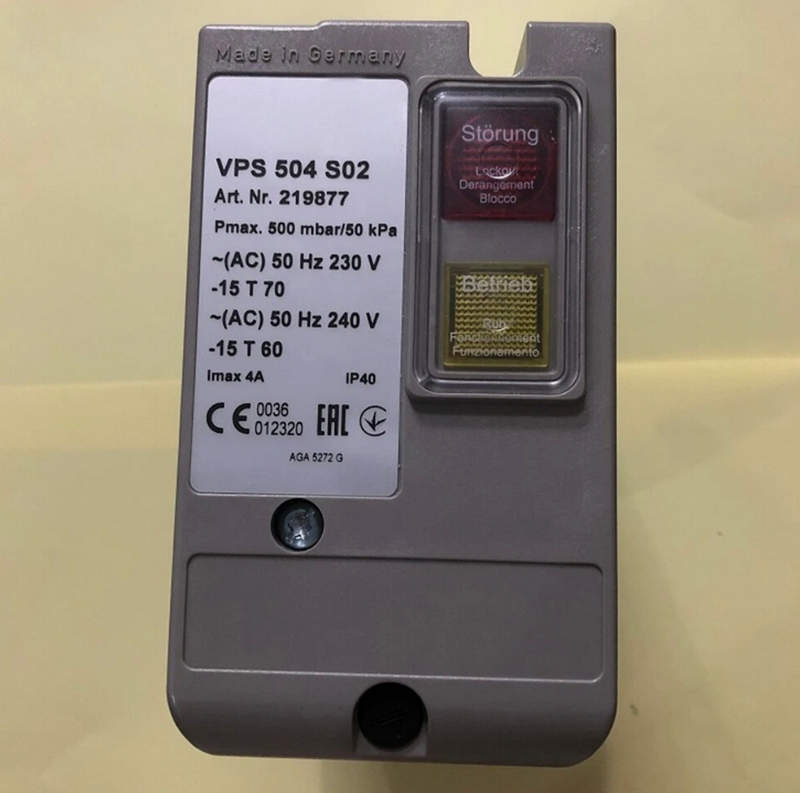

Технические характеристики

Рабочие параметры рассчитаны на автоматическую проверку небольшого объема между двумя газовыми клапанами. Ниже рассмотрим основные характеристики DUNGS VPS 504 S02 225481:

• бренд — DUNGS,
• категория — блок контроля герметичности,
• серия — VPS 504,
• исполнение — S02,
• артикул — 225481,
• напряжение питания — 24 В DC,
• электрическое подключение — 7-контактное,
• максимальное рабочее давление — 500 мбар,
• контролируемый объем — от 0,1 до 4 л,
• повышение давления встроенным насосом — около 20 мбар,
• потребляемая мощность во время накачки — около 60 ВА,
• потребление в рабочем состоянии — около 17 ВА,
• предельная чувствительность к утечке — до 50 л/ч,
• степень защиты S02 — IP40,
• максимальное количество проверочных циклов — 20 в час,
• режим включения — 100 % ED.

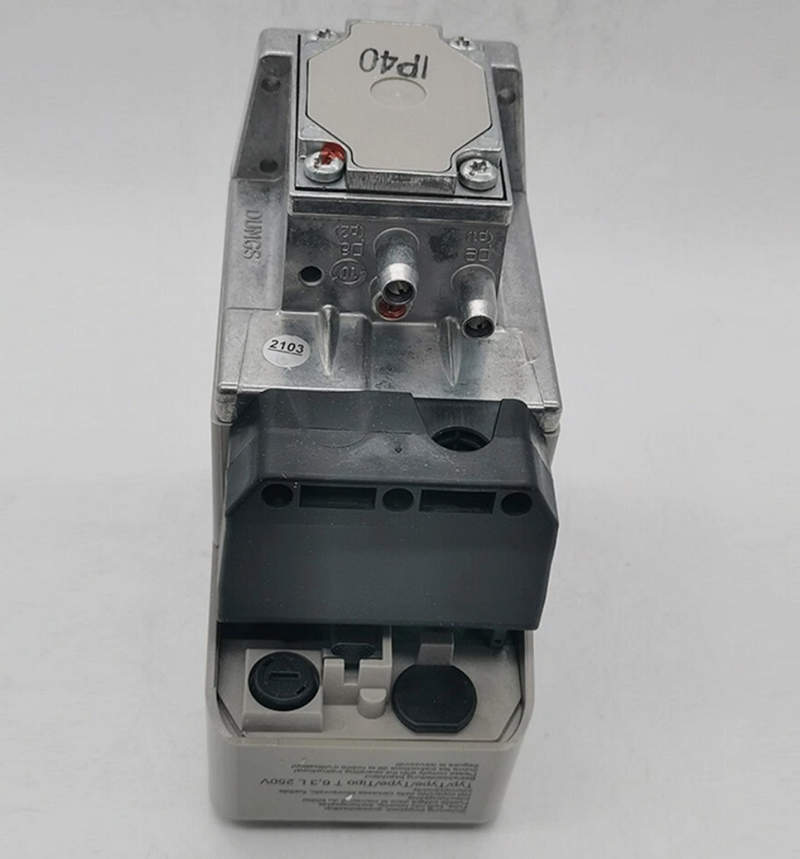

Особенности конструкции устройств

DUNGS VPS 504 S02 225481 работает не путем непосредственного измерения расхода утечки, а по принципу формирования контрольного давления. Между двумя закрытыми клапанами образуется изолированный участок. Встроенный электрический насос повышает давление в нем примерно на 20 мбар относительно входного значения. После достижения контрольного уровня насос прекращает накачку, а измерительный узел наблюдает за состоянием проверяемой полости. Если давление сохраняется в допустимых пределах, автоматика формирует разрешение для дальнейшего рабочего цикла. Если нужное давление не создается или не удерживается, система переходит в состояние неисправности. Такой принцип позволяет проверять оба запорных элемента перед запуском горелки, во время предусмотренной последовательности продувки либо после остановки оборудования. Контрольный объем для VPS 504 не должен превышать 4 л, а рабочее давление газовой линии ограничено значением 500 мбар.

Области применения

Версия на 24 В DC удобна для газовых установок с низковольтными управляющими цепями. Ниже рассмотрим основные варианты использования:

• автоматика промышленных газовых горелок,
• газовые рампы с двумя запорными клапанами,
• котельное оборудование,
• теплогенераторные установки,
• промышленные печи,
• газовые сушильные установки,
• системы с мультиблоками DUNGS,
• горелочные линии с автоматической проверкой арматуры,
• шкафы управления на 24 В DC,
• технологическое газовое оборудование,
• системы предварительной проверки перед розжигом,
• установки с автоматическими клапанами классов A и B.

Компания «Олниса» поставляет газовую автоматику и промышленное оборудование, включая блоки контроля герметичности DUNGS VPS 504 S02 225481. Заказчикам доступны технические консультации по напряжению питания, допустимому давлению, объему проверяемой полости и особенностям исполнения устройства. Компания также обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Исполнение 225481 удобно прежде всего для низковольтных систем управления. К ключевым преимуществам относятся:

• питание от 24 В DC,
• автоматическая проверка закрытых газовых клапанов,
• контроль объема до 4 л,
• рабочее давление до 500 мбар,
• создание собственного испытательного давления,
• повышение давления примерно на 20 мбар,
• чувствительность к утечке до 50 л/ч,
• 7-контактное электрическое подключение,
• компактное исполнение S02,
• защита корпуса IP40,
• до 20 проверочных циклов за час,
• формирование разрешающего сигнала после успешного теста,
• автоматическая фиксация неисправности при отрицательном результате,
• совместимость с газовой арматурой DUNGS.

Таким образом, DUNGS VPS 504 S02 225481 — низковольтный блок контроля герметичности газовых клапанов, который самостоятельно создает контрольное давление и оценивает состояние закрытого участка перед дальнейшей работой оборудования. Версия с питанием 24 В DC особенно удобна для современных шкафов автоматики с низковольтными цепями управления. Заказать блок герметичности DUNGS VPS 504 S02 225481 можно в компании «Олниса». Клиентам доступны технические консультации по характеристикам оборудования и оперативная доставка по всей стране.
