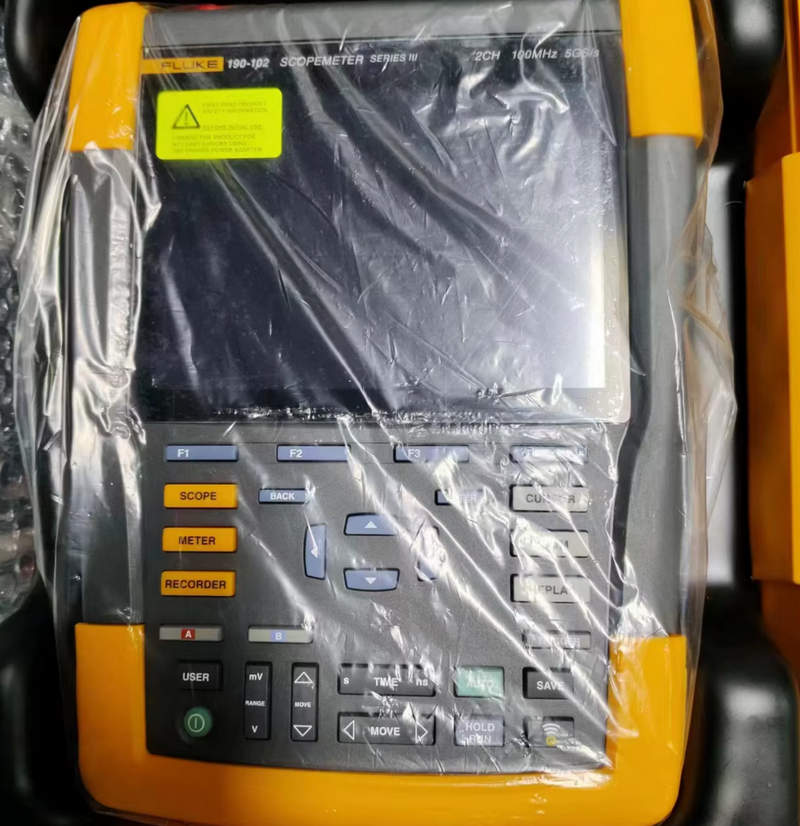

Fluke 190-102 ScopeMeter 4025334 — портативный осциллограф-мультиметр для поиска нестабильных электрических процессов
Неисправность электрической системы не всегда выражается постоянным отклонением напряжения или сопротивления. Гораздо сложнее обнаруживать события, которые появляются на доли секунды: одиночные импульсы, прерывистые провалы, деформированные фронты, паразитные выбросы либо нестабильность управляющего сигнала. Обычный цифровой мультиметр в такой ситуации способен показать нормальное усредненное значение и не зафиксировать сам момент нарушения. Fluke 190-102 ScopeMeter с артикулом 4025334 решает задачу иначе. Прибор одновременно работает как двухканальный осциллограф и цифровой мультиметр, поэтому электрический процесс можно рассматривать не только как число, но и как форму, развивающуюся во времени.
Технические характеристики
Ниже рассмотрим основные параметры Fluke 190-102 ScopeMeter 4025334:
- бренд — Fluke,
- категория оборудования — портативный осциллограф-мультиметр,
- серия — ScopeMeter 190 Series II,
- модель — 190-102,
- артикул — 4025334,
- количество осциллографических входов — 2,
- электрическая развязка измерительных входов — предусмотрена,
- полоса пропускания — 100 МГц,
- максимальная частота дискретизации — до 1,25 Гвыб/с,
- память осциллограмм — до 10 000 отсчетов на канал,
- встроенный цифровой мультиметр — 5000 отсчетов,
- режим автоматического запуска — Connect-and-View,
- режим продолжительной записи — ScopeRecord,
- режим регистрации изменения параметров — TrendPlot,
- категория безопасности — CAT III 1000 В,
- категория безопасности — CAT IV 600 В,
- степень защиты корпуса — IP51,
- тип исполнения — автономный переносной измерительный прибор.
Особенности конструкции устройств
В Fluke 190-102 два осциллографических входа построены как электрически изолированные измерительные каналы. Для промышленной диагностики это принципиальная конструктивная особенность. Прибор позволяет исследовать два участка схемы, между которыми существует разность потенциалов, не связывая их через общую измерительную землю типичного настольного осциллографа. Такой способ построения входной части особенно полезен при исследовании силовых преобразователей, электроприводов и управляющей электроники. Один канал может использоваться для наблюдения за управляющим воздействием, а второй — за электрической реакцией другого участка системы. Полоса пропускания 100 МГц нужна не только для измерения высокочастотных периодических сигналов. Даже процесс с относительно невысокой основной частотой способен иметь очень быстрый фронт. Чем короче переход от одного уровня к другому, тем больше высокочастотных составляющих необходимо сохранить, чтобы осциллограмма не превратилась в искусственно сглаженную кривую. Для преобразования входного напряжения в цифровую форму осциллограф многократно измеряет мгновенное значение сигнала. Высокая частота дискретизации позволяет собирать большое количество точек за короткий временной промежуток и затем формировать из них отображаемую форму волны. Запись до 10 000 отсчетов на канал полезна при поиске одиночной аномалии. Сначала оператор фиксирует сравнительно большой временной участок, после чего может увеличить небольшой его фрагмент и изучить интересующее событие значительно подробнее. Отдельный встроенный мультиметр решает другую часть диагностической задачи. Когда визуальная форма сигнала не требуется, прибор можно использовать для числовой проверки параметров.
Области применения
Ниже рассмотрим характерные задачи для Fluke 190-102 ScopeMeter 4025334:
- контроль формы сигналов в промышленных приводах,
- поиск кратковременных электрических выбросов,
- диагностика импульсных источников питания,
- исследование управляющих цепей автоматизированного оборудования,
- наблюдение переходных процессов при включении нагрузки,
- проверка датчиков с изменяющимся во времени выходным сигналом,
- анализ нестабильной работы силовой электроники,
- регистрация редко возникающих отказов,
- поиск периодических провалов питания,
- сопоставление двух электрических процессов на изолированных каналах.
Компания «Олниса» осуществляет поставку измерительного и промышленного оборудования, включая осциллограф-мультиметр Fluke 190-102 ScopeMeter с артикулом 4025334. По представленному оборудованию доступны технические консультации. Оперативная доставка продукции организуется по всей стране.
Преимущества
Ниже рассмотрим практические преимущества Fluke 190-102 ScopeMeter 4025334:
- осциллограф и цифровой мультиметр размещены в одном корпусе,
- два независимых изолированных измерительных входа,
- полоса пропускания 100 МГц,
- высокая частота цифрового захвата сигнала,
- память до 10 000 точек на каждый канал,
- возможность увеличения отдельного участка уже сохраненной осциллограммы,
- автоматическая настройка запуска Connect-and-View,
- регистрация длительных электрических процессов,
- наблюдение за медленным изменением параметров через TrendPlot,
- пригодность для производственных измерений,
- категория безопасности CAT III 1000 В,
- категория безопасности CAT IV 600 В,
- исполнение корпуса IP51.
Таким образом, Fluke 190-102 ScopeMeter 4025334 особенно полезен тогда, когда неисправность невозможно описать одним стабильным числом. Прибор способен показать развитие сигнала во времени, сохранить трудноуловимое событие и одновременно выполнить стандартное мультиметрическое измерение. Полоса 100 МГц, два изолированных входа и режимы длительной регистрации делают устройство инструментом для диагностики процессов, которые возникают нерегулярно или скрываются между обычными измерениями. Компания «Олниса» предоставляет технические консультации по измерительному оборудованию Fluke и обеспечивает оперативную доставку продукции по всей стране.
