Эффективная работа силовых узлов с Toshiba TIM7785-16UL

Радиочастотные транзисторы занимают ключевую роль в системах беспроводной связи, особенно при передаче сигнала в диапазоне сверхвысоких частот. Одним из таких компонентов является транзистор TIM7785-16UL от компании Toshiba, разработанный в 2015 году. Данный элемент ориентирован на работу в диапазоне микроволн, характеризуется высокой выходной мощностью, отличной линейностью и эффективной теплопроводностью корпуса.

Электрические характеристики и параметры

Для транзистора TIM7785-16UL важными являются параметры, определяющие его радиочастотное поведение, мощность и линейность. Компонент был спроектирован с учетом задач усиления сигнала в диапазоне частот от 7,7 до 8,5 ГГц, что соответствует диапазону X-диапазона по классификации IEEE:

• Выходная мощность составляет около 16 Вт в линейном режиме, что позволяет использовать устройство в усилителях передающего тракта для дальнобойных систем связи, радаров и спутниковых станций.
• Коэффициент усиления при номинальных условиях находится в диапазоне от 8 до 10 дБ, что говорит о высокой эффективности передачи сигнала.
• Рабочее напряжение питания транзистора находится в пределах 7,2–8 В; при этом ток покоя задается на уровне порядка 0,7 А.
• Устройство демонстрирует высокую стабильность усиления во всем рабочем диапазоне частот, что особенно важно при проектировании широкополосных усилителей.
• Энергетическая эффективность достигает 30 % и выше, в зависимости от конкретного режима работы и конфигурации схемы усиления.
• Допустимое максимальное напряжение сток-исток превышает рабочее напряжение питания, обеспечивая запас по надежности при кратковременных перегрузках.

Конструктивное исполнение и теплоотвод

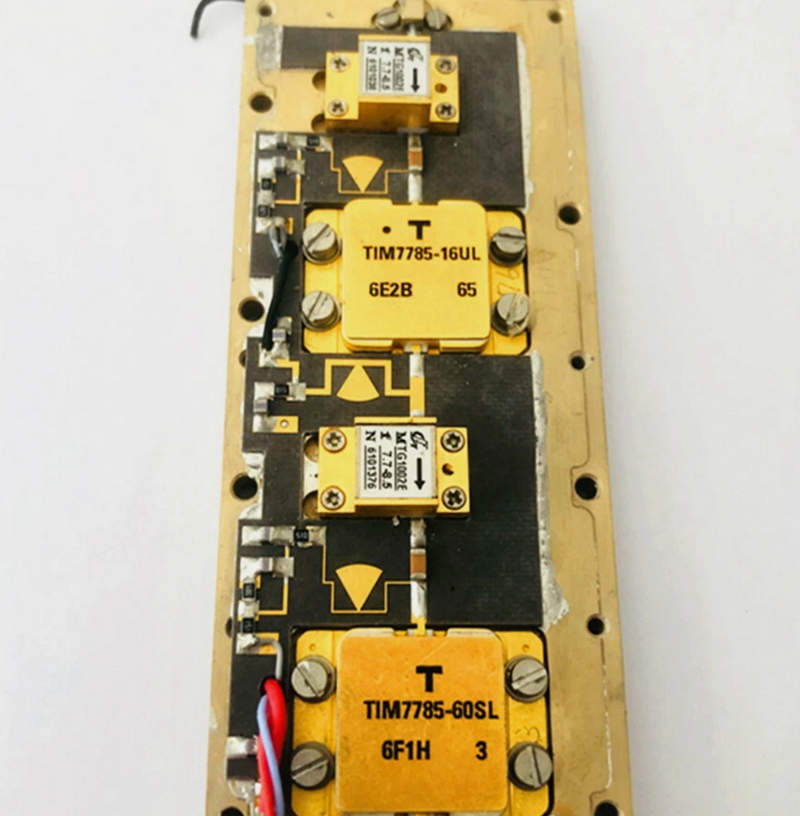

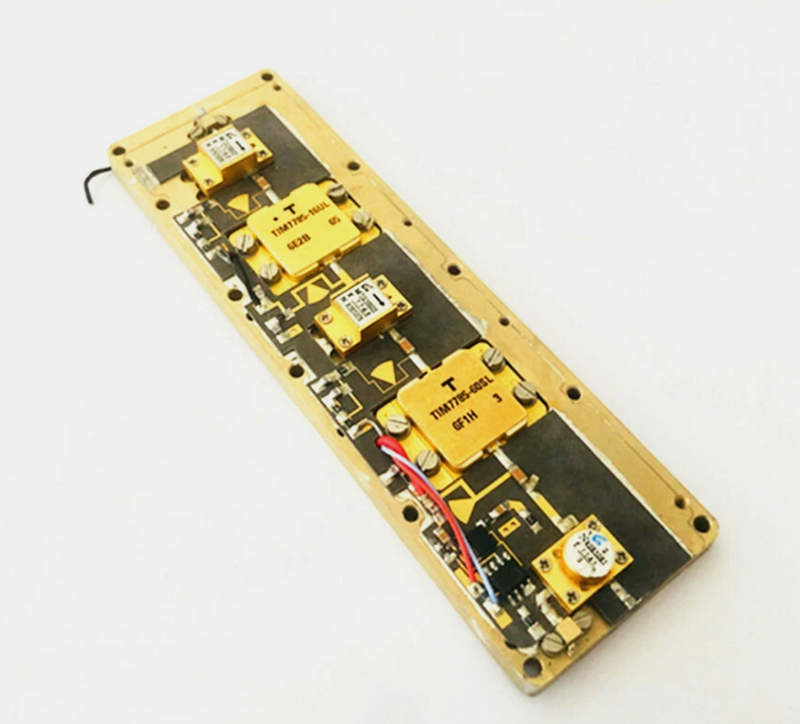

Переходя к конструктивной части, следует отметить, что TIM7785-16UL реализован в компактном корпусе с фланцем, предназначенным для эффективного отвода тепла. Форм-фактор и геометрия корпуса адаптированы под установку в волноводных и микрополосковых сборках. Материал подложки обладает высокой теплопроводностью, что обеспечивает надежную работу устройства при повышенной плотности мощности. Корпус выполнен в виде плоской металлической платформы с контактными площадками для пайки, что упрощает монтаж на печатные платы. Система охлаждения подразумевает принудительный отвод тепла через термопроводящие прокладки к радиатору или металлическому основанию модуля. Выводы сигнального тракта изолированы от корпуса, что позволяет избежать паразитных ёмкостей и снижает потери в тракте передачи сигнала. Форма выводов позволяет использовать автоматизированную установку на плату и совместима со стандартами сборки в высокочастотной аппаратуре

Технологическая основа и режимы работы

TIM7785-16UL реализован на основе полевого транзистора с высоким электронно-подвижным каналом, построенного по технологии GaAs pHEMT. Такая технология позволяет достичь высокой частотной линейности, устойчивости к температурным флуктуациям и хорошей энергетической эффективности:

• Работа транзистора в режиме классов AB или C в зависимости от задачи, что позволяет варьировать параметры усиления и КПД.
• Использование высокоэлектронной подвижности канала GaAs обеспечивает снижение шумов и повышение чувствительности на входе.
• Поддерживается возможность импульсного режима работы, что актуально для радарных систем с короткими пачками сигналов.
• При длительной работе в непрерывном режиме обеспечивается равномерный тепловой режим за счёт эффективного отвода тепла.
• Поддержка термостабилизации через внешний контроль напряжения смещения позволяет компенсировать температурные дрейфы.
• Возможность установки в усилительные каскады с высоким коэффициентом компрессии сигнала, при этом обеспечивается линейность до уровня 1 дБ сжатия.

Области применения и интеграция

Благодаря сочетанию высокой выходной мощности, широкополосного характера и компактного исполнения, транзистор TIM7785-16UL нашел применение в системах, где требуется надежное радиочастотное усиление в диапазоне X-диапазона:

• Используется в передатчиках спутниковых коммуникационных систем, включая мобильные станции и наземные антенны.
• Актуален для радаров морского и авиационного назначения, где требуется высокая импульсная мощность и стабильность усиления.
• Применяется в военной технике и оборонных РЭБ-системах, где важна компактность, энергоэффективность и радиочастотная стойкость.
• Может устанавливаться в ретрансляционные узлы и усилительные каскады базовых станций, ориентированных на работу в диапазоне 8 ГГц.
• Идеально подходит для формирования усилительных каскадов в анализаторах спектра и измерительных генераторах.
• Допускается интеграция в гибридные модули с фазированной решеткой для построения активных антенн с динамической диаграммой направленности.

Надежность и преимущества конструкции

Устройство проектировалось с учётом высокой эксплуатационной нагрузки и допускает длительную работу без ухудшения параметров, при условии соблюдения температурных режимов и организации качественного теплоотвода:

• Высокая стабильность выходных характеристик на протяжении всего заявленного температурного диапазона.
• Низкий уровень стоячей волны на выходе при правильной согласующей нагрузке, что уменьшает риски отражений и паразитных эффектов.
• Устойчивость к коротким импульсным перенапряжениям, благодаря встроенной защите по питанию и термостабильности.
• Совместимость с большинством схемотехнических решений на GaAs-основе, что упрощает проектирование модулей.
• Отсутствие необходимости в сложных корректирующих фильтрах на выходе за счёт хорошей согласованности по импедансу.
• Высокая репутация производителя — Toshiba — дополнительно говорит в пользу долгосрочной надежности и повторяемости параметров в партиях.

Таким образом, радиочастотный транзистор TOSHIBA TIM7785-16UL — это мощное решение для приложений, где требуется устойчивое, линейное усиление сигнала в диапазоне 7,7–8,5 ГГц. Его технические характеристики, такие как выходная мощность до 16 Вт, высокий коэффициент усиления, термостойкость и компактное исполнение, делают его востребованным компонентом в высокочастотной радиоэлектронике. Он подходит как для военных, так и для гражданских задач, включая спутниковую связь, радары и профессиональные измерительные приборы. Устройство успешно интегрируется в широкополосные усилители и активные модули, обеспечивая надёжную передачу сигнала при минимальных потерях и высокой энергетической эффективности.
