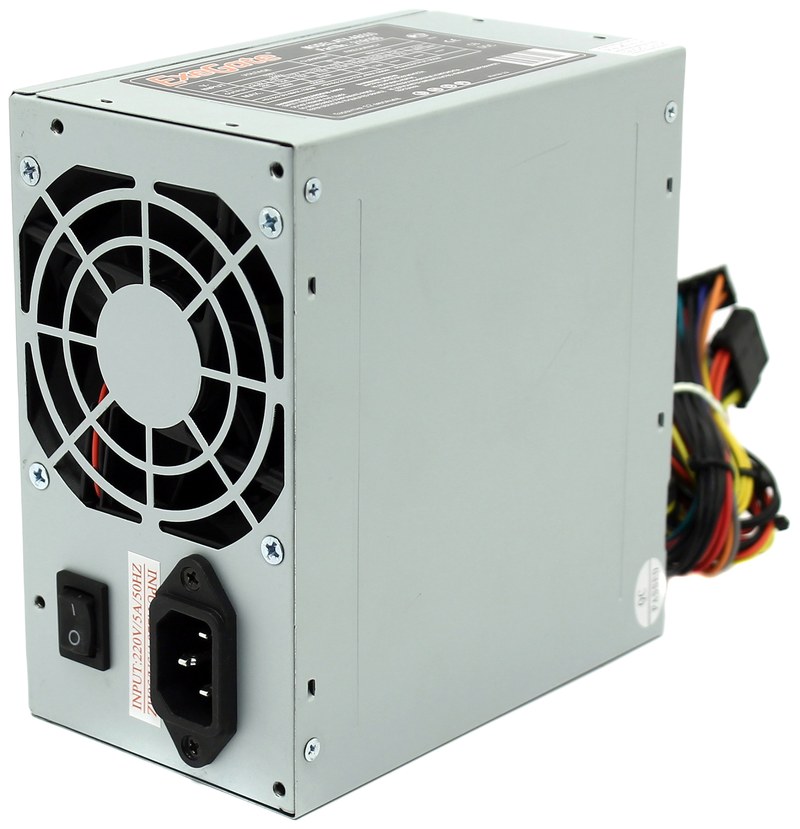

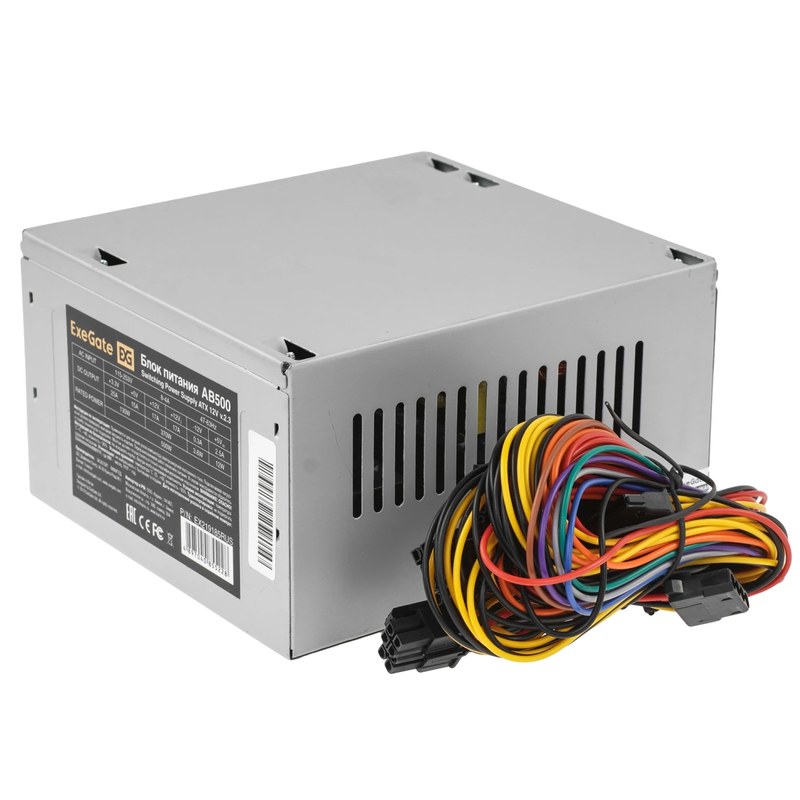

Блок питания ExeGate AB500-S EX219185-S — преобразование сетевого напряжения для компьютерных систем

В вычислительном оборудовании одновременно работают компоненты с различными требованиями к напряжению. Процессор, накопители и электронные интерфейсы используют отдельные линии постоянного питания, которые должны сохранять допустимые параметры при изменении нагрузки. ExeGate AB500-S EX219185-S представляет собой компьютерный блок питания формата ATX, предназначенный для формирования таких напряжений. Номинальная мощность устройства составляет 500 Вт. Модель ориентирована на совместимые компьютеры, используемые в производственных подразделениях, системах учета и инженерных рабочих станциях. Встроенный вентилятор обеспечивает охлаждение силовых элементов преобразователя.

Технические характеристики

Основные показатели модели:

• производитель — ExeGate,
• серия — AB,
• модель — AB500-S,
• артикул — EX219185-S,
• категория — компьютерный блок питания,
• форм-фактор — ATX 12V 2.3,
• номинальная мощность — 500 Вт,
• входное напряжение — 115–253 В,
• суммарная мощность линий +12 В — 370 Вт,
• ток линий +12V1 и +12V2 — по 17 А,
• максимальный КПД — 72%,
• вентилятор — 80 мм,
• разъем питания системной платы — 24-pin,
• разъемы SATA — 3.

Электронная конструкция

После поступления переменного напряжения на вход блока питания работает выпрямительная цепь. Далее энергия преобразуется в высокочастотном силовом каскаде и передается через трансформатор к выходным цепям. Выходные выпрямители и фильтры формируют постоянные напряжения, необходимые для компонентов компьютера. При оценке допустимой нагрузки необходимо учитывать не только общую мощность 500 Вт, но и ограничения отдельных выходных линий. Например, паспортная мощность линии +12 В составляет 370 Вт, поэтому всю номинальную мощность нельзя относить исключительно к этому выходу. Вентилятор диаметром 80 мм направляет воздушный поток через корпус. Эффективность охлаждения зависит от свободного пространства возле вентиляционных отверстий. Встроенные защитные схемы предназначены для реагирования на определенные аварийные электрические режимы. Они не заменяют корректное распределение нагрузки и соблюдение условий эксплуатации.

Области применения

Блок питания используется в совместимых компьютерных системах:

• операторские компьютеры,
• рабочие станции учета,
• производственные терминалы,
• вспомогательные серверные узлы,
• компьютеры лабораторных стендов,
• системы диспетчеризации,
• электронные рабочие места,
• вычислительные комплексы небольшой мощности.

Компания «Олниса» осуществляет поставки компьютерных блоков питания ExeGate для промышленной вычислительной инфраструктуры. В ассортимент входят устройства преобразования напряжения и электронные компоненты питания компьютерного оборудования. Модели серии AB применяются при построении совместимых вычислительных систем. Компания «Олниса» поставляет блоки питания ExeGate для производственных предприятий и технических организаций.

Преимущества

Эксплуатационные достоинства модели:

• стандартное ATX-исполнение,
• несколько выходных линий постоянного напряжения,
• встроенное охлаждение,
• совместимость с распространенными компьютерными разъемами,
• наличие защитных схем,
• простота размещения внутри корпуса,
• возможность использования в разных вычислительных конфигурациях,
• удобство замены совместимого источника питания.

Таким образом, ExeGate AB500-S EX219185-S предназначен для питания компьютерных компонентов суммарной мощностью до 500 Вт. Модель использует импульсную схему преобразования и стандартные разъемы ATX. Компания «Олниса» поставляет блоки питания ExeGate для промышленных предприятий. Электронные источники питания входят в ассортимент продукции компании.
