Терморегулятор EVCO EV3X21N7: эффективное управление температурными режимами

EVCO EV3X21N7 — компактный электронный регулятор для холодильного оборудования средней температурной категории. Он измеряет температуру в камере, сравнивает её с заданной уставкой и управляет компрессором через встроенное реле. Контроллер также поддерживает оттаивание остановкой компрессора, температурную сигнализацию и функцию энергосбережения.

Технические характеристики

Регулятор поддерживает заданный температурный режим в холодильном оборудовании с одним управляющим выходом. Его рабочий диапазон уставки задаётся параметрами: нижний предел может составлять от −99 C, верхний — до 99 C. Фактические значения ограничиваются настройками r1 и r2, поэтому допустимую уставку определяют при конфигурировании системы. Основные характеристики EVCO EV3X21N7:

• питание — 230 В переменного тока, допустимое отклонение от −15 до +10 %, частота 50–60 Гц с допуском ±3 Гц, потребляемая мощность 2 В·А,
• измерительный вход для датчика температуры камеры с выбором типа PTC или NTC,
• дополнительный вход, который настраивается как цифровой контакт либо как вход датчика испарителя или конденсатора,
• выход — электромеханическое реле SPDT с номиналом 16 А при активной нагрузке 250 В переменного тока; максимальный допустимый ток нагрузки — 10 А,
• индикация — трёхразрядный дисплей с функциональными значками,
• габариты корпуса — 75 × 33 × 39,5 мм; размер выреза для установки — 71 × 29 мм,
• температура эксплуатации — от 0 до +55 C; температура хранения — от −25 до +70 C,
• допустимая относительная влажность при эксплуатации — от 10 до 90 % без конденсации влаги.

Указанные 16 А характеризуют номинал реле для активной нагрузки, а не универсально допустимый ток компрессора. При подключении учитывают пусковой ток двигателя, характер нагрузки и установленное производителем ограничение 10 А. Если параметры компрессора требуют коммутационной способности выше возможностей выхода, в силовой цепи применяют подходящий внешний коммутационный аппарат.

Конструкция и входы

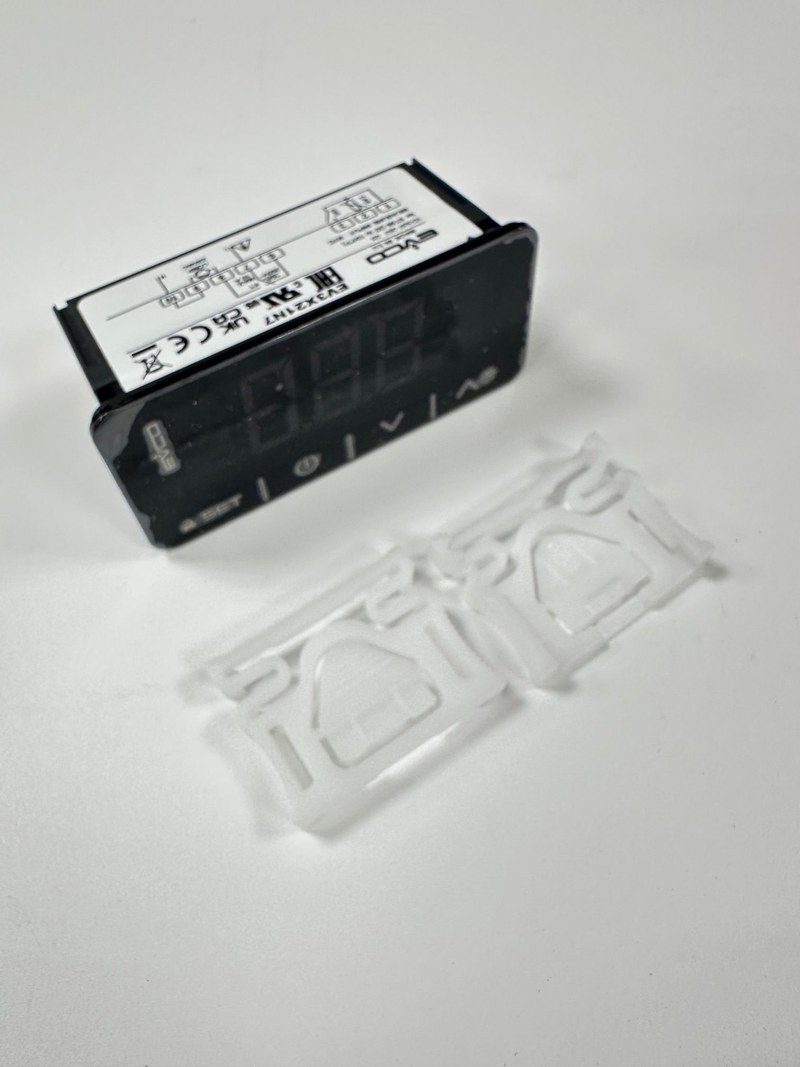

Контроллер представляет собой электронный блок для встраивания в панель холодильного оборудования. На лицевой стороне расположены дисплей и клавиши управления; с тыльной — клеммы для питания, датчиков и выходной цепи. Монтаж выполняется защёлкивающимися фиксаторами в подготовленный прямоугольный вырез. Измерительный вход принимает сигнал датчика температуры камеры. Параметр P0 переключает тип датчика между PTC и NTC. В качестве примера технических параметров PTC-входа в руководстве указаны сопротивление 990 Ом при 25 C, датчик KTY 81-121 и диапазон измерения от −50 до +150 C. Разрешение составляет 0,1 C при отображении в градусах Цельсия или 1 F при отображении в градусах Фаренгейта. Подключённый тип датчика должен соответствовать выбранной настройке. Второй вход позволяет подключить дверной контакт или дополнительный датчик. Его функция задаётся параметром P4: при настройке цифрового входа контроллер может учитывать состояние двери или выполнять многофункциональную команду; при аналоговой настройке он измеряет температуру испарителя либо конденсатора. На дисплей можно вывести температуру камеры, уставку или показания дополнительного датчика.

Принципы и режимы работы

После включения контроллер считывает показания датчика камеры и сопоставляет их с рабочей уставкой. При охлаждении реле включает компрессор, когда температура выходит за пределы регулируемой зоны; при достижении требуемого значения выход отключается. Разность между порогами включения и отключения задаётся дифференциалом r0. Такой алгоритм уменьшает частоту переключений компрессора по сравнению с управлением без гистерезиса. Основные режимы и настройки регулятора:

• охлаждение или нагрев — выбираются параметром r5; заводская настройка соответствует охлаждению,
• рабочая уставка — задаётся в пределах, установленных параметрами r1 и r2,
• дифференциал регулирования — настраивается от 0,1 до 15,0 C; допускается симметричный или асимметричный вариант,
• оттаивание — организуется по заданному интервалу или с использованием доступных алгоритмов запуска; для модели применяется оттаивание остановкой компрессора,
• энергосбережение — временно изменяет рабочую уставку и может активироваться через многофункциональный вход,
• защита компрессора — предусматривает задержку пуска и минимальную длительность отключения, чтобы ограничить частые повторные включения,
• температурные аварии — сигнализируют о выходе температуры за заданные пороги; параметры позволяют установить уровни и задержки срабатывания.

Для оттаивания с использованием датчика испарителя вход P4 настраивают соответствующим образом. Контроллер может учитывать температуру испарителя при завершении цикла, если выбранная конфигурация предусматривает такой алгоритм. При использовании только цифрового входа температурный контроль испарителя недоступен. Наличие одного релейного выхода также ограничивает управление: отдельного выхода для нагревателя оттайки у модели нет.

Монтаж и эксплуатация

EVCO EV3X21N7 монтируют на панели прибора так, чтобы корпус и электрические соединения были защищены от конденсата, вибрации и перегрева. Подключение выполняют при снятом напряжении. Сечение проводников и защиту цепи выбирают по фактической нагрузке и требованиям оборудования, в которое устанавливается регулятор. При эксплуатации учитывают следующие условия:

• датчики подключают к предусмотренным клеммам и проверяют соответствие их типа настройке P0,
• до подачи питания проверяют схему включения реле, допустимый ток нагрузки и качество затяжки винтовых клемм,
• длину кабелей питания, аналоговых и цифровых входов, а также выходных цепей ограничивают 10 м,
• влажность поддерживают в пределах 10–90 % без образования конденсата,
• настройки компрессора, сигнализации и оттаивания согласуют с конструкцией холодильной установки,
• при ошибке датчика проверяют соединение и соответствие выбранного типа; при неисправном входе фактическое регулирование температуры может нарушиться.

Области применения

Контроллер предназначен для холодильных агрегатов, которым достаточно одного основного выхода управления компрессором и не требуется раздельная коммутация нескольких исполнительных механизмов. В руководстве EVCO указаны такие типы оборудования:

• холодильные шкафы и витрины,
• охладители напитков,
• холодильные столы,
• стойки для приготовления пиццы,
• другое холодильное оборудование средней температурной категории с совместимыми датчиками и нагрузкой.

Таким образом, EVCO EV3X21N7 управляет температурой холодильного оборудования по сигналу датчика и коммутирует компрессор встроенным реле. Его возможности включают настраиваемый режим охлаждения или нагрева, защитные задержки, температурную сигнализацию и энергосбережение. При проектировании системы необходимо учитывать пределы релейного выхода, выбранный тип датчика и отсутствие отдельного выхода для нагревательного оттаивания. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. EVCO EV3X21N7 входит в категорию компактных регуляторов для холодильной техники и систем автоматизации.
