Стабилизатор напряжения ExeGate AVS 5000: защита оборудования от перепадов в сети

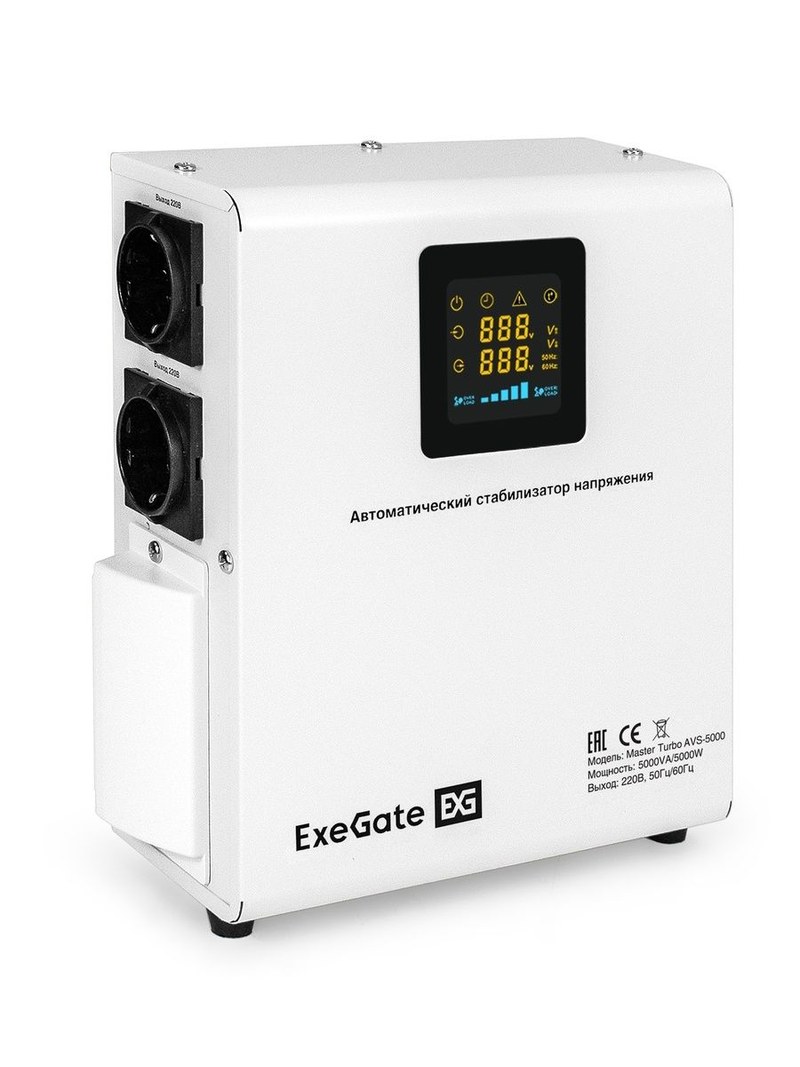

ExeGate Master Turbo AVS-5000 — однофазный релейный стабилизатор для электросетей с нестабильным напряжением. Он поддерживает питание подключённой аппаратуры в допустимых пределах и отключает нагрузку при аварийных отклонениях. Устройство подходит для отдельных потребителей и локальных участков сети, где необходимо снизить риск сбоев из-за просадок или скачков напряжения. Модель рассчитана на подключение через две розетки Schuko или клеммную колодку. Её можно устанавливать на стене или размещать на полу. Стабилизатор применяют в мастерских, небольших производственных помещениях, на объектах связи и в других системах с однофазным питанием — с учётом общей мощности и пусковых токов оборудования.
Технические характеристики
AVS-5000 корректирует напряжение, когда оно меняется в пределах рабочего диапазона. Если параметры сети выходят за допустимые пределы, устройство отключает нагрузку. Это помогает защитить подключённую технику от длительного пониженного или повышенного напряжения, перегрузки и короткого замыкания. Основные характеристики модели:
- Номинальная полная мощность — 5000 ВА,
- Рабочий диапазон входного напряжения — 100–265 В,
- Номинальное выходное напряжение — 220 В; точность стабилизации в таблице руководства указана как ±8%, а на странице модели — как ±10%,
- Частота сети — 50 Гц; в руководстве для серии указан диапазон 50–60 Гц,
- Максимальный входной ток в таблице руководства для этой модели — 30 А,
- Время переключения — менее 7 мс,
- Коэффициент полезного действия — до 98%,
- Подключение нагрузки — две розетки CEE 7/4 и клеммная колодка,
- Рабочая температура — от 0 до +40 C,
- Допустимая относительная влажность — 10–90% без конденсации,
- Степень защиты корпуса — IP20.
Показатель 5000 ВА обозначает полную мощность, а не гарантированную активную мощность для любого типа нагрузки. При расчёте следует учитывать коэффициент мощности оборудования и кратковременный рост потребления при запуске электродвигателей, насосов и компрессоров. Суммарная нагрузка не должна превышать возможностей стабилизатора.
Конструкция и принцип работы
Внутри металлического корпуса размещены тороидальный трансформатор, релейный узел и микропроцессорная система управления. Трансформатор формирует ступени коррекции напряжения, а контроллер отслеживает входные параметры и управляет переключением обмоток. Встроенная защита реагирует на недопустимые условия работы. Рабочий цикл устройства включает несколько этапов:
- Стабилизатор измеряет входное напряжение и сопоставляет его с допустимым диапазоном,
- Микропроцессор определяет, требуется ли повышение или понижение напряжения,
- Релейная схема переключает ступень трансформатора для коррекции выходного значения,
- При выходе напряжения за установленные пределы, перегрузке, коротком замыкании или перегреве нагрузка отключается,
- После восстановления допустимых условий стабилизатор возобновляет подачу питания с учётом установленной задержки.
Переключение организовано по технологии «холодного» перехода вблизи нуля синусоиды. Такой способ снижает коммутационные помехи. Трансформатор имеет пассивное охлаждение, поэтому корпусу необходимо обеспечить свободное пространство для отвода тепла.
Индикация и защитные функции
Стабилизатор оснащён ЖК-дисплеем для отображения входного и выходного напряжения. По индикации можно оценить состояние устройства и понять, почему нагрузка временно отключена. Предусмотрен выбор задержки повторного включения: он помогает не запускать оборудование сразу после кратковременного пропадания питания. К основным защитным функциям относятся:
- Отключение нагрузки при слишком высоком или низком напряжении,
- Защита от короткого замыкания и перегрузки,
- Отключение при перегреве,
- Защита от высоковольтных импульсов,
- Автоматическое возобновление питания после нормализации параметров,
- Задержка подачи напряжения на нагрузку.
В руководстве для серии указаны варианты задержки 6 или 180 секунд. Более продолжительная пауза полезна для оборудования, которому требуется время перед повторным запуском после перерыва в питании.
Сферы применение
ExeGate AVS-5000 используют для защиты группы однофазных потребителей или одного оборудования с суммарной нагрузкой в пределах допустимой мощности. В мастерской он может питать измерительную аппаратуру, управляющие устройства и вспомогательное оборудование. На небольшом производственном участке стабилизатор может поддерживать питание локального шкафа или технологического узла, если его потребление соответствует характеристикам модели. Релейный принцип обеспечивает быстрое ступенчатое изменение напряжения. Он подходит для задач, где важны автоматическая коррекция, наглядный контроль параметров и отключение нагрузки при аварии. При этом переключение выполняется ступенями, поэтому устройство не предназначено для приложений, требующих особо точного и непрерывного регулирования напряжения.
Таким образом, ExeGate Master Turbo AVS-5000 — однофазный релейный стабилизатор полной мощностью 5000 ВА с рабочим диапазоном входного напряжения 100–265 В. Трансформаторная схема, микропроцессорное управление, индикация и защитные функции позволяют использовать его для питания оборудования в сетях с заметными колебаниями напряжения. При эксплуатации важно учитывать тип нагрузки, пусковые токи, требования к монтажу и расхождение опубликованных данных о точности стабилизации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для электроснабжения и автоматизации производственных объектов. «Олниса» обеспечивает поставки оборудования для промышленных предприятий и организаций разных отраслей.
