Трехходовой ESBE AB: стабильная работа и точность регулирования температуры

Трёхходовые клапаны ESBE управляют движением теплоносителя в системах отопления, охлаждения и вентиляции. В зависимости от схемы подключения они смешивают два потока в один или распределяют общий поток между двумя ветвями. Такое регулирование помогает поддерживать требуемую температуру и направлять теплоноситель по заданному контуру. Обозначение ESBE AB само по себе не указывает на серию клапана: ESBE AB — название производителя. Клапаны выпускаются в разных сериях и исполнениях, поэтому их размеры и рабочие параметры различаются.

Принцип работы

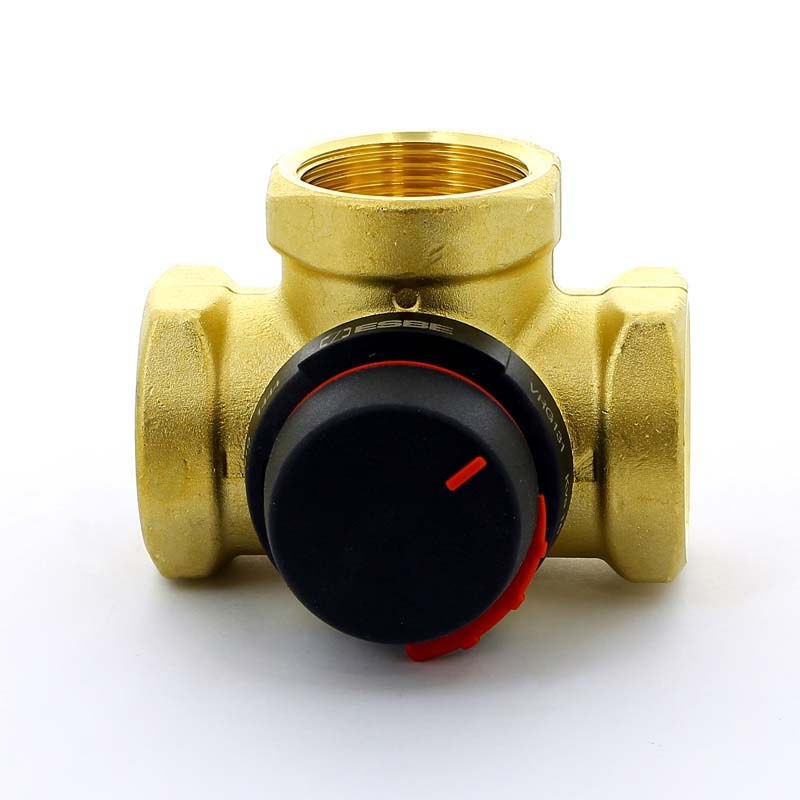

Трёхходовой клапан встраивается в трубопровод и изменяет соотношение потоков с помощью подвижного внутреннего элемента. В смесительной схеме к клапану подводятся два потока, например горячая вода от источника тепла и более холодная вода из обратной линии. Клапан регулирует их смешение, а из общего патрубка направляется поток с нужной температурой. В отводной схеме общий поток поступает в клапан и направляется в одну из двух ветвей либо распределяется между ними. Конкретное направление движения зависит от конструкции модели и расположения патрубков. Порты обычно обозначаются буквами A, B и AB; схему подключения необходимо сверять с маркировкой на корпусе и документацией конкретного изделия. Поворотный клапан регулирует проходное сечение при перемещении внутреннего затвора. Его можно вращать вручную рукояткой либо оснастить совместимым электроприводом. Привод меняет положение затвора по сигналу контроллера, который получает данные от датчика температуры или другой системы автоматики.

Конструкция

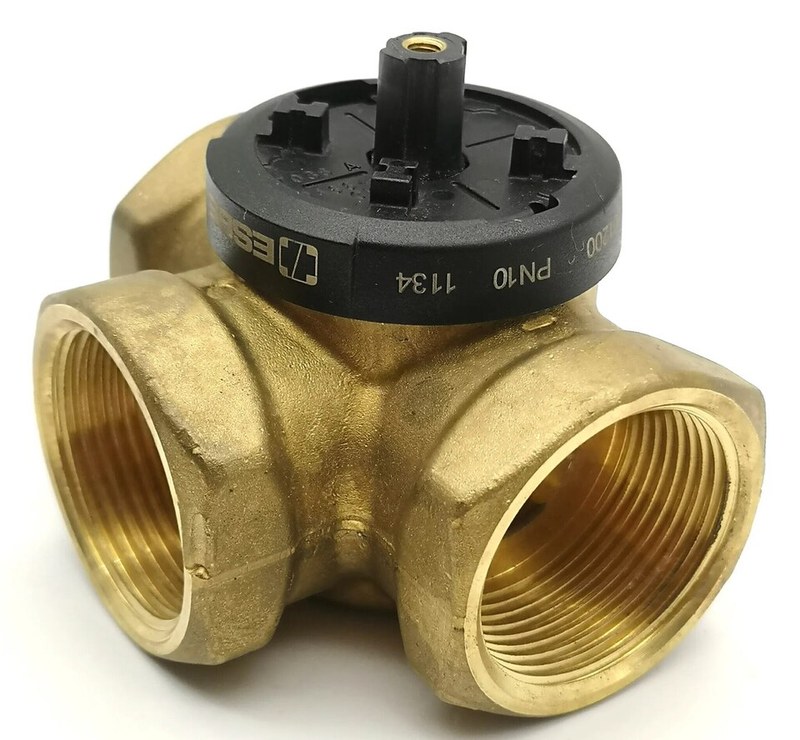

Устройство объединяет корпус с тремя патрубками, подвижный затвор и уплотнения. Конструкция рассчитана на работу в трубопроводе с циркулирующей жидкостью, а материалы и способ соединения зависят от серии и типоразмера. Для поворотных клапанов ESBE серии VRG130 характерны следующие элементы:

• латунный корпус, устойчивый к обесцинкованию,
• внутренний латунный затвор,
• вал и втулка из композитного материала PPS,
• уплотнительные кольца из EPDM,
• резьбовые или компрессионные соединения в зависимости от исполнения,
• шпиндель с указателем положения затвора.

Серия 3F отличается чугунным корпусом и фланцевым присоединением. Она предназначена для трубопроводов большего диаметра, чем компактная VRG130. Для DN32–150 внутренние детали включают латунные и нержавеющие элементы; уплотнения выполнены из EPDM.

Технические характеристики

Параметры определяются конкретной серией и типоразмером. Например, VRG130 выпускается в размерах DN15–50, а фланцевая серия 3F — DN20–150. Значение Kvs показывает пропускную способность клапана: для VRG130 доступны варианты от 0,4 до 40 м3/ч, для отдельных клапанов 3F — от 12 до 400 м3/ч. Kvs измеряется при перепаде давления 1 бар, поэтому его сопоставляют с расчётным расходом системы и потерями давления. Основные параметры рассматриваемых серий различаются:

• VRG130: рабочее давление 1 МПа, класс давления PN10, диапазон температуры теплоносителя от −10 до +110 C при постоянной работе и до +130 C кратковременно,
• VRG130: максимальный перепад давления — 100 кПа в смесительном режиме и 200 кПа в отводном,
• VRG130: допустимая доля гликоля в водной смеси — до 50 %, этанола — до 28 %,
• 3F: класс давления PN6, максимальный перепад давления — 50 кПа, температура теплоносителя от −10 до +110 C,
• 3F: допустимая доля гликоля в водной смеси — до 50 %, этанола — до 28 %,
• 3F: присоединение фланцевое по EN 1092-2, материал корпуса — чугун.

Эти значения относятся к указанным сериям, а не ко всем трёхходовым клапанам ESBE. Например, предел PN6 для 3F нельзя переносить на VRG130, для которого производитель указывает PN10.

Режимы регулирования и применение

Клапан может работать в смесительном или отводном режиме. В первом случае регулируется доля потоков, поступающих к общей линии. Во втором — направление или распределение потока между двумя ветвями. Выбор режима зависит от гидравлической схемы; одна и та же модель может применяться по-разному при соответствующем подключении, если это допускает инструкция. Поворотные клапаны ESBE применяются в системах, где требуется регулировать температуру или распределять теплоноситель:

• в отопительных контурах с радиаторами и тёплым полом,
• в узлах смешения для снижения температуры подачи,
• в системах охлаждения,
• в вентиляционных установках с водяными теплообменниками,
• в контурах с накопительным баком и источником тепла,
• в технологических системах циркуляции воды и водно-гликолевых смесей.

Для автоматического регулирования клапан комплектуют совместимым приводом и контроллером. Скорость и точность реакции зависят от привода, алгоритма управления, места установки датчика и гидравлических характеристик системы.

Монтаж и эксплуатация

Перед монтажом необходимо определить назначение каждого патрубка по схеме конкретной модели. Ошибка в подключении может привести к неправильному смешению, обходу регулирующего контура или нарушению циркуляции. Клапан устанавливают с учётом доступности рукоятки, шпинделя и привода для осмотра и обслуживания. При монтаже соблюдают несколько основных требований:

• трубопровод очищают от загрязнений и посторонних частиц,
• направление потоков сверяют с обозначениями на корпусе и монтажной схемой,
• трубопровод подводят без нагрузки и перекоса на корпус клапана,
• соединения затягивают с усилием, соответствующим типу резьбы или фланца,
• перед установкой привода проверяют свободный ход шпинделя,
• после заполнения системы удаляют воздух и проверяют герметичность.

В эксплуатации учитывают пределы давления, перепада давления, температуры и состава теплоносителя для конкретной модели. Загрязнённая или химически несовместимая среда может ухудшить работу затвора и уплотнений. Обслуживание выполняют на остановленной и разгерметизированной линии, если операция требует вскрытия клапана.

Таким образом, трёхходовой клапан ESBE регулирует смешение или распределение потоков в отопительных, охлаждающих и вентиляционных системах. Поворотный затвор позволяет менять проходное сечение, а при оснащении приводом клапан может работать в составе автоматического контура регулирования. При выборе рабочей модели учитывают серию, диаметр, пропускную способность Kvs, давление, температурный диапазон, состав среды и способ подключения. Название ESBE AB указывает на производителя, но для точного определения параметров требуется обозначение серии и типоразмера. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для инженерных и производственных систем. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
