Цифровой контроллер EVCO: надежное решение для автоматизации технологических процессов

Цифровой контроллер EVCO — устройство для автоматического управления технологическим оборудованием по сигналам датчиков. Контроллеры этой марки применяются в холодильной технике, системах кондиционирования, пищевом оборудовании и программируемых установках. Они могут поддерживать температуру, управлять исполнительными механизмами, отслеживать состояние оборудования и сигнализировать об отклонениях. EVCO выпускает несколько семейств контроллеров, поэтому название марки без модели не задаёт единую схему подключения или набор параметров. Например, серия EV6 предназначена для регулирования температуры, в том числе в холодильных камерах; линейка c-pro 3 включает программируемые контроллеры и расширения ввода-вывода для более сложных задач.

Технические характеристики

Для контроллера без точного обозначения нельзя указать единый диапазон измерения, допустимый ток выходов или число входов: эти параметры различаются между моделями. В качестве конкретного примера, серия EV6 включает исполнения с питанием 230 В переменного тока и аналоговыми входами для датчиков температуры PTC или NTC; у отдельных вариантов предусмотрены входы для термопар J или K. Для оценки совместимости контроллера с установкой проверяют следующие параметры:

• напряжение и частоту питания,
• тип и количество поддерживаемых датчиков,
• диапазон измерения и допустимую погрешность,
• число и назначение релейных или электронных выходов,
• предельно допустимый ток каждой нагрузки,
• наличие цифровых входов и интерфейсов связи,
• диапазон температуры и влажности при эксплуатации,
• габариты корпуса и способ монтажа.

Выход контроллера нельзя считать универсальным источником питания для нагрузки: допустимые ток и напряжение определяются паспортом модели. Если нагрузка превышает возможности выходного реле, управление выполняют через промежуточный контактор или другое подходящее коммутационное устройство.

Конструкция и принцип работы

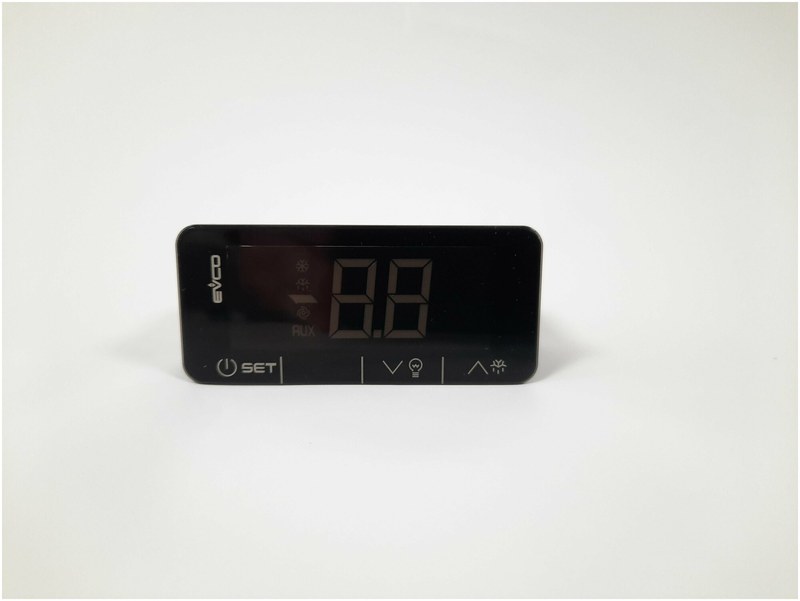

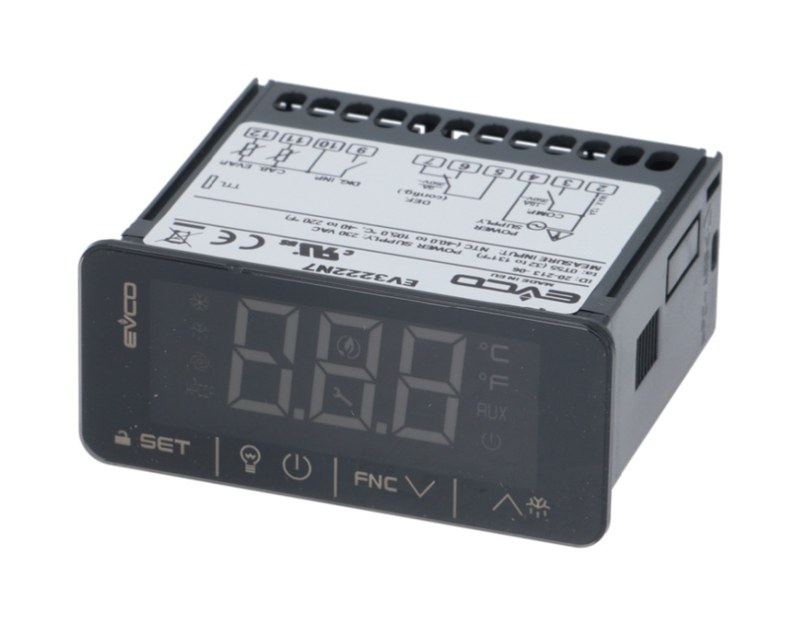

Обычно цифровой контроллер включает электронный блок с микропроцессором, входы датчиков, выходы управления, панель индикации и органы настройки. В зависимости от исполнения на лицевой панели находятся светодиодный или иной цифровой дисплей и кнопки; корпус может быть рассчитан на установку в щит либо в панель оборудования. Рабочий цикл состоит из нескольких действий:

• датчик измеряет температуру или другой контролируемый параметр,
• контроллер преобразует входной сигнал в значение для обработки,
• измеренное значение сравнивается с заданием и установленными порогами,
• выходное устройство коммутирует нагрузку или передаёт управляющий сигнал,
• индикация отображает состояние, а при неисправности формируется предусмотренное моделью предупреждение.

При регулировании температуры контроллер включает охлаждение, когда измеренное значение выходит за установленный порог, и отключает его после достижения заданного условия. Точные алгоритмы, задержки, гистерезис и логика аварий зависят от модели и настроек.

Режимы и настройки

Настройки задают поведение контроллера в конкретной установке. Обычно оператор устанавливает целевую температуру, границы допустимых значений и параметры срабатывания выходов. В более функциональных моделях могут настраиваться циклы, временные задержки, типы датчиков и функции входов. Перед вводом в эксплуатацию определяют назначение каждого выхода, выбирают корректный тип датчика и задают параметры, соответствующие технологическому процессу. Неправильно выбранный тип датчика может привести к ошибочным измерениям, а слишком малый гистерезис — к частым переключениям нагрузки.

Монтаж и эксплуатация

Контроллер устанавливают в предусмотренное проектом место, защищённое от конденсата, чрезмерного нагрева, вибраций и загрязнений. Подключение выполняют по схеме конкретной модели: универсальной распиновки для всей продукции EVCO нет. Силовые цепи и линии датчиков прокладывают с учётом требований к электромагнитной совместимости, чтобы коммутационные помехи не влияли на показания. При эксплуатации следует учитывать такие условия:

• датчик размещают в точке, характерной для контролируемой зоны,
• провода датчиков отделяют от силовых линий, если этого требует схема,
• нагрузки подключают с соблюдением ограничений выходов,
• перед обслуживанием отключают питание и проверяют отсутствие напряжения,
• настройки сохраняют в соответствии с требованиями оборудования и технологического процесса.

Контроллер не заменяет защитную автоматику, если такая защита требуется для безопасной работы установки. Аварийное отключение и защита оборудования должны быть предусмотрены в общей электрической схеме.

Применение в промышленности

Цифровые контроллеры EVCO используют в холодильных камерах, витринах и шкафах, пищевых установках, системах климатизации и оборудовании с локальным автоматическим управлением. Более сложные программируемые семейства применяются там, где требуется координировать несколько входов и выходов или связывать контроллер с другими компонентами системы. В холодильной камере контроллер может управлять компрессорным оборудованием и отдельными вспомогательными функциями, если они предусмотрены моделью. В производственном оборудовании он поддерживает заданный температурный режим и передаёт состояние установки оператору. Конкретная схема применения определяется моделью, датчиками и нагрузками объекта.

Таким образом, цифровые контроллеры EVCO предназначены для автоматизации температурных и других технологических процессов. Их общая задача — принимать сигналы датчиков, сопоставлять их с заданными параметрами и управлять исполнительными устройствами. При этом питание, входы, выходы и доступные режимы зависят от серии и точного обозначения модели, поэтому техническую схему следует строить по документации конкретного контроллера. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены устройства для автоматизации и оснащения промышленных объектов. Поставка контроллеров EVCO позволяет предприятиям получать оборудование этой марки для применения в составе технологических и инженерных систем.
