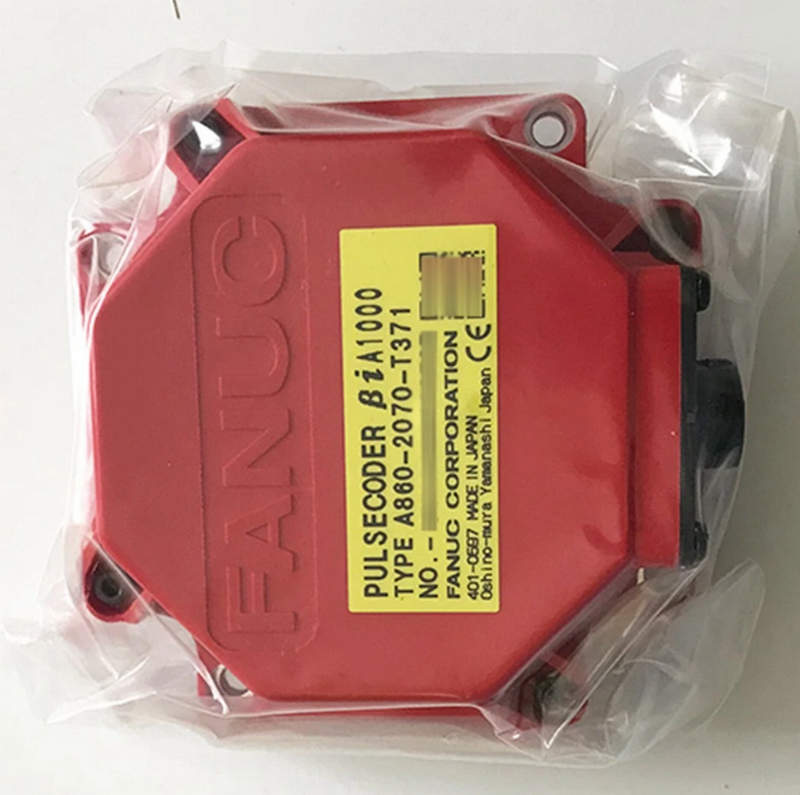

Абсолютный пульскодер FANUC A860-2070-T371: стабильная обратная связь для сервоприводов BETA i
Пульскодер FANUC A860-2070-T371 относится к серии абсолютных датчиков βiA1000 и применяется в составе сервомоторов линейки BETA i и BETA i model B. Это специализированный энкодер, формирующий точный сигнал обратной связи по положению и скорости вращения вала двигателя. В системе ЧПУ он выполняет ключевую функцию: обеспечивает корректную работу замкнутого контура управления, влияя на точность позиционирования осей, синхронность движения и повторяемость технологических операций. A860-2070-T371 рассчитан на установку в штатное посадочное место сервомотора FANUC и полностью согласован по механике и электрическим параметрам с оригинальными приводами. Это делает его интегрированной частью системы, а не универсальным датчиком общего назначения.
Технические характеристики
Ниже рассмотрим основные технические особенности пульскодера FANUC A860-2070-T371:
- тип устройства: энкодер-пульскодер для сервоприводов FANUC;
- серия: βiA1000 (абсолютный пульскодер);
- тип измерения: абсолютное определение положения с передачей инкрементального сигнала;
- область применения: сервомоторы BETA i / BETA i model B;
- тип выходного интерфейса: дифференциальная передача сигналов, согласованная с приводами FANUC;
- режим эксплуатации: непрерывная работа при частых циклах разгона и торможения;
- конструктив: задний модуль двигателя, устанавливаемый на торец сервомотора;
- наличие термодатчика: исполнение без встроенного термосенсора;
- механическая совместимость: штатное посадочное место без доработки корпуса двигателя;
- класс исполнения: оригинальный OEM-узел для замены и обслуживания оборудования FANUC.
- Конкретные значения разрешения и параметры интерфейса определяются моделью сервомотора и конфигурацией системы ЧПУ.
Особенности конструкции устройства

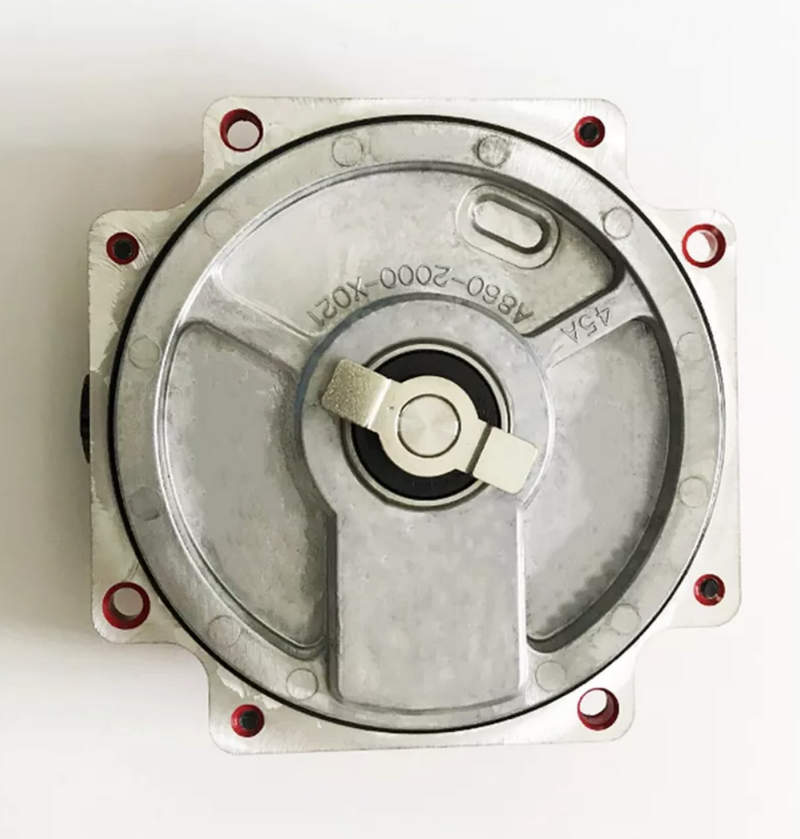

Пульскодер A860-2070-T371 устанавливается на задней части сервомотора и жёстко связан с валом ротора. Такая компоновка обеспечивает минимальные люфты и высокую точность передачи вращательного движения на измерительный узел. Внутри корпуса размещён кодовый элемент и высокоточная система считывания, преобразующая вращение в электрический сигнал, передаваемый в привод. Семейство βiA1000 поддерживает функцию абсолютного позиционирования: после выключения и повторного включения станка система ЧПУ получает информацию о текущем положении оси без выполнения процедуры поиска нулевой точки. Это сокращает время запуска оборудования и повышает стабильность работы при повторных циклах включения. Передача сигнала реализована по дифференциальной схеме, что обеспечивает устойчивость к электромагнитным помехам. В условиях промышленной среды, где присутствуют силовые кабели и частотные преобразователи, такая схема критически важна для сохранения формы импульсов и предотвращения искажений данных. Корпус пульскодера рассчитан на работу при вибрациях, температурных перепадах и механических нагрузках. Жёсткая конструкция и продуманное уплотнение защищают внутренний считывающий механизм от пыли и мелких загрязнений. Благодаря унифицированным посадочным размерам замена датчика выполняется без доработки механической части двигателя и без изменения штатной проводки.
Области применения
Ключевыми направлениями использования A860-2070-T371 являются:
- серводвигатели осей станков с ЧПУ FANUC;
- приводы подач фрезерных и токарных центров;
- многоосевые обрабатывающие комплексы;
- узлы, требующие точной синхронизации движения и высокой повторяемости;
- оборудование с жёсткими требованиями к точности позиционирования;
- ремонт и модернизация станков с заменой штатного пульскодера;
- наладочные и испытательные стенды для сервоприводов FANUC.
«Олниса» осуществляет подбор пульскодеров и энкодеров для систем ЧПУ с учётом конкретной модели сервомотора, типа привода и требований по точности. Специалисты компании анализируют маркировку установленного узла, подбирают полностью совместимое решение по механике и электрическому интерфейсу и предоставляют технические консультации по выбору оборудования. Компания обеспечивает оперативную доставку компонентов по всей стране, что позволяет минимизировать время простоя оборудования при аварийной замене или плановом обслуживании.
Преимущества
Ниже обозначим основные преимущества пульскодера FANUC A860-2070-T371:
- полная совместимость с сервоприводами BETA i;
- поддержка абсолютного позиционирования;
- устойчивость к помехам благодаря дифференциальной передаче сигнала;
- конструкция, рассчитанная на высокие обороты и вибрации;
- штатное посадочное исполнение без необходимости доработок;
- стабильный и повторяемый сигнал обратной связи;
- снижение времени запуска оборудования;
- использование как оригинальной запасной части;
- долговечность при непрерывной эксплуатации.
Таким образом, пульскодер FANUC A860-2070-T371 — это специализированный абсолютный энкодер для сервоприводов BETA i, обеспечивающий точную и устойчивую обратную связь в системах ЧПУ. Его конструкция и интерфейс полностью адаптированы к экосистеме FANUC, что гарантирует корректную интеграцию и стабильную работу привода. При правильном подборе и установке данный пульскодер обеспечивает высокую точность позиционирования осей, стабильность скорости и надёжность работы станка в долгосрочной перспективе.
