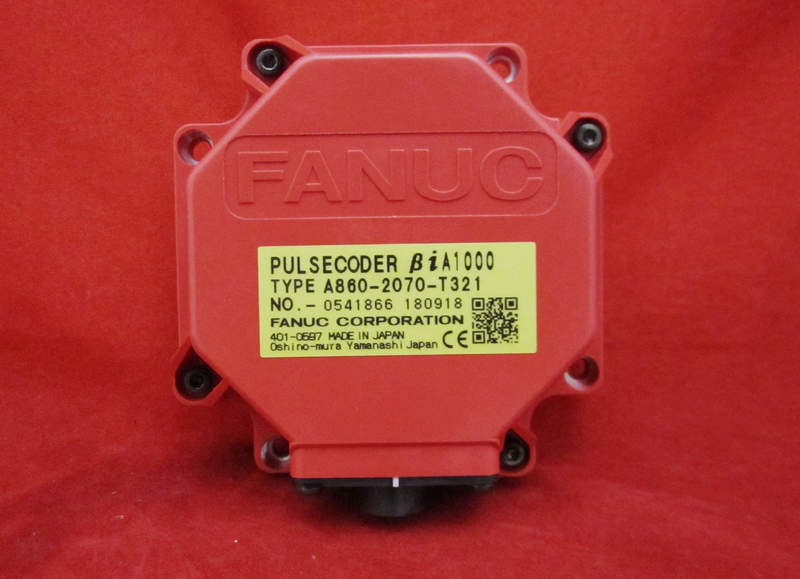

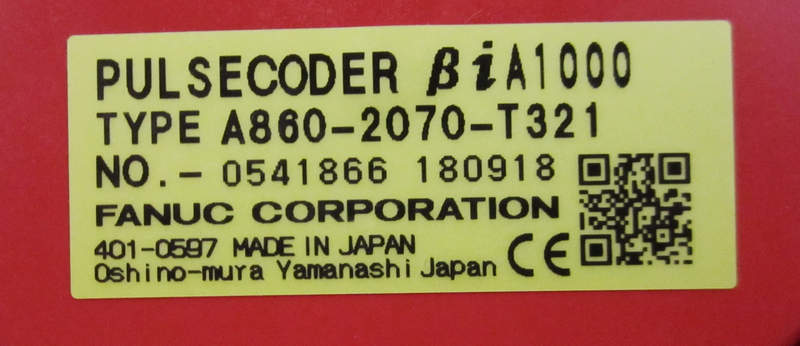

Абсолютный пульскодер FANUC A860-2070-T321 βiA1000: точная обратная связь для сервоприводов и шпинделей

Пульскодер FANUC A860-2070-T321 серии βiA1000 предназначен для высокоточного съёма положения и скорости вращения валов сервоприводов и шпинделей в системах ЧПУ. Это не просто отдельный датчик, а штатный элемент замкнутого контура управления, который напрямую влияет на точность позиционирования, стабильность оборотов, качество резьбонарезания и синхронной подачи. Узел специально рассчитан на работу с сервоприводами и шпиндельными моторами FANUC: по электрическим параметрам, механическому исполнению и типу интерфейса он полностью согласован с «родной» системой.

Технические характеристики

Ниже рассмотрим базовые технические особенности пульскодера FANUC A860-2070-T321 βiA1000:

• тип устройства: энкодер-пульскодер для приводов и шпинделей FANUC;
• тип измерения: высокоточный датчик вращения с функцией абсолютного позиционирования (absolute pulsecoder);
• назначение: работа в составе сервоприводов и шпиндельных приводов в системах ЧПУ;
• характер выходного сигнала: инкрементальные/серийные сигналы пульскодера, согласованные с входами приводов FANUC;
• режим эксплуатации: непрерывная работа, частые циклы разгона и торможения;
• совместимость: штатный узел FANUC, устанавливается на соответствующие двигатели без доработки механики и проводки;
• конструктив: корпус, рассчитанный на монтаж к задней части двигателя или шпинделя;
• ориентировочная масса: компактный, но достаточно жёсткий корпус, способный выдерживать вибрации и нагрузки;
• страна происхождения: оригинальное промышленное исполнение FANUC.

Особенности конструкции устройства

Пульскодер A860-2070-T321 βiA1000 спроектирован для работы непосредственно на валу двигателя или шпинделя. Внутри используется высокоточная оптоэлектронная или магнитная система считывания с кодированным диском, которая преобразует вращательное движение в кодированный сигнал. Такое решение обеспечивает высокий уровень разрешения и устойчивость к загрязнениям, характерным для реальных станочных условий. Корпус устройства рассчитан на жёсткое крепление к заднему щиту мотора через штатное посадочное место: это минимизирует биения, люфты и риск смещения оси. Подшипниковый узел и вся механика адаптированы к длительной работе на высоких оборотах, так что качество сигнала сохраняется даже при интенсивной эксплуатации. Сигнальный тракт построен на дифференциальной передаче: пары проводников с противоположными уровнями импульсов обеспечивают высокую помехоустойчивость и позволяют надёжно передавать сигнал по внутреннему кабелю до шкафа управления. Разъёмы и шлейфы подбираются таким образом, чтобы замена пульскодера выполнялась по схеме «снял — поставил» без перепиновки и изменения проводки. Отдельное преимущество — наличие функции абсолютного позиционирования: после включения системы ЧПУ вал уже «знает» своё положение, поэтому отпадает необходимость каждый раз выполнять поиск нулевой точки. Это сокращает время запуска и снижает вероятность ошибок при повторном позиционировании.

Области применения

Ниже рассмотрим основные направления применения пульскодера FANUC A860-2070-T321 βiA1000:

• сервоприводы осей станков с ЧПУ на базе систем FANUC;
• шпиндельные приводы токарных и фрезерных станков, обрабатывающих центров;
• узлы, где требуется жёсткая синхронизация вращения и линейной подачи (резьбонарезание, шлифование, шлицевание);
• многоосевые комплексы и специализированные станки с несколькими согласованными приводами;
• ремонт и модернизация станков с заменой штатного пульскодера на новый оригинальный узел;
• испытательные и наладочные стенды для приводов FANUC, где критична точность обратной связи.

«Олниса» занимается подбором энкодеров и пульскодеров для систем ЧПУ с учётом конкретной модели станка, типа сервомотора и требований по точности позиционирования. Специалисты компании помогают по маркировке старого пульскодера определить совместимый артикул, подобрать аналогичное устройство по механике, интерфейсу и электрическим параметрам. Кроме подбора оборудования, «Олниса» организует оперативную доставку пульскодеров и других компонентов по всей стране.

Преимущества

Ниже обозначим ключевые преимущества пульскодера FANUC A860-2070-T321 βiA1000:

• полная совместимость с сервоприводами и системами ЧПУ FANUC;
• поддержка абсолютного позиционирования без обязательного «поиска нуля» при включении;
• высокое разрешение и стабильность сигнала в широком диапазоне скоростей;
• дифференциальный интерфейс с высоким уровнем помехоустойчивости;
• конструкция, рассчитанная на работу при высоких оборотах и вибрациях;
• штатные посадочные размеры и стандартные кабели, упрощающие замену;
• возможность использования как оригинальной запасной части при ремонте и обслуживании оборудования;
• снижение времени запуска и повышение повторяемости технологических операций.

Таким образом, пульскодер FANUC A860-2070-T321 βiA1000 — это специализированный энкодер, изначально созданный для работы в экосистеме приводов FANUC. Функция абсолютного позиционирования, стабильный дифференциальный сигнал и продуманная механика делают его критически важным элементом контура управления.
