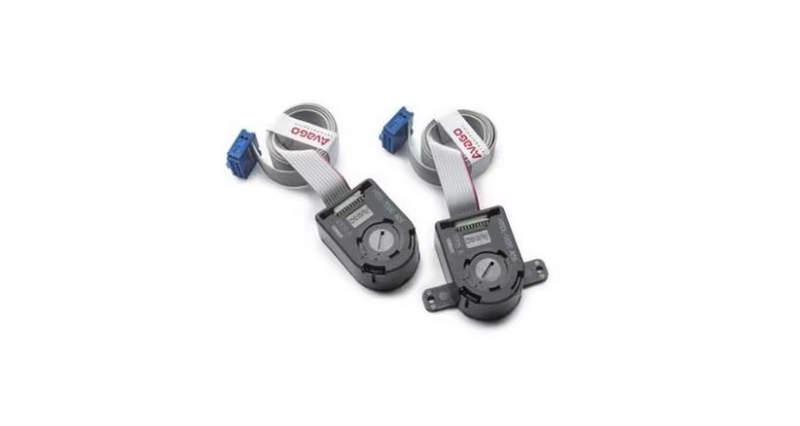

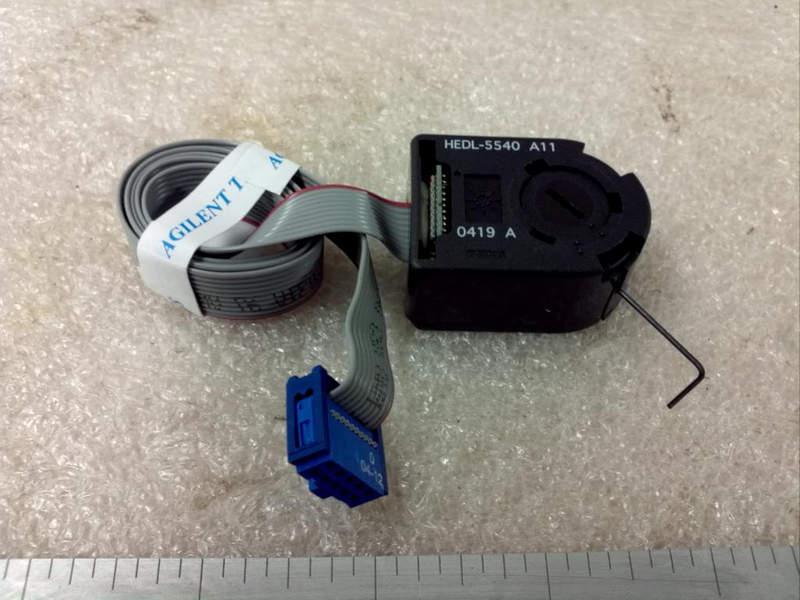

Высокоточный промышленный энкодер для точных измерений: инкрементальный энкодер Heidenhain HEDL-5540-I11
Инкрементальный энкодер HEDL-5540-I11 производства Heidenhain — это промышленный датчик вращения, предназначенный для формирования цифровых импульсов, пропорциональных угловому перемещению вала. Модель принадлежит к серии компактных энкодеров, сочетающих высокую точность, стабильность сигнала и надёжность в условиях интенсивной эксплуатации. За счёт продуманной конструкции и применяемой технологии считывания устройство обеспечивает корректную обратную связь для систем позиционирования, приводов и автоматизированных узлов. Модель HEDL-5540-I11 применяется в механизмах, где требуется отслеживание углового положения с высокой повторяемостью, а также формирование устойчивого последовательного сигнала для обработки контроллерами, частотными преобразователями и другими системами управления.
Технические характеристики
Ниже рассмотрим ключевые параметры модели HEDL-5540-I11:
- тип устройства: инкрементальный вращательный энкодер;
- разрешение: характерное разрешение серии — 1000 или 500 импульсов на оборот (в зависимости от исполнения и модификации);
- формирование сигналов: два канала A и B с фазовым сдвигом 90°;
- наличие индексного сигнала: отсутствует в классическом исполнении серии;
- тип выходного интерфейса: стандартные цифровые импульсы TTL/HTL;
- диаметр корпуса: компактное исполнение с малым диаметром;
- тип вала: сплошной вал стандартного диаметра;
- напряжение питания: промышленный диапазон постоянного тока;
- тип подключения: кабельное или разъёмное исполнение с фиксированной длиной;
- максимальная частота выходных импульсов: рассчитана на работу при умеренных и высоких скоростях;
- степень защиты корпуса: промышленные условия эксплуатации;
- рабочий температурный диапазон: рассчитан на эксплуатацию в межцеховых и полевых условиях;
- устойчивость к вибрациям: соответствует требованиям промышленной автоматизации;
- материал корпуса: прочный инженерный материал или металл для защиты внутренних элементов.
Особенности конструкции устройства
Энкодер HEDL-5540-I11 выполнен в компактном корпусе, оптимизированном для установки на стандартные приводы и механические узлы с ограниченным пространством монтажа. В основе формирование импульсов лежит высококачественная система считывания, которая преобразует вращение кодового диска в цифровые сигналы с чёткими фронтами, пригодными для дальнейшей обработки системой управления. Каналы A и B со сдвигом фаз позволяют определять направление вращения, а стабильность формирования сигналов обеспечивает точность измерений даже при динамично изменяющихся скоростях вращения. Такое исполнение делает энкодер пригодным для построения обратной связи в приводах, сервоузлах, позиционирующих механизмах и других автоматизированных системах. Корпус устройства устойчив к вибрациям и механическим воздействиям, типичным для промышленной среды. Прочное исполнение предотвращает повреждения внутрь корпуса, а подшипниковый узел рассчитан на длительный срок службы в непрерывном режиме. Подключение к системе управления осуществляется через кабель или разъём с фиксированной длиной, что упрощает монтаж и снижает количество промежуточных соединений, повышая надёжность электрической цепи.
Области применения
Ключевыми направлениями использования HEDL-5540-I11 являются:
- контроль углового положения валов электродвигателей;
- измерение скорости вращения приводов;
- обратная связь для сервоузлов и исполнительных механизмов;
- синхронизация движения узлов автоматизированных линий;
- система контроля оборотов конвейеров;
- станки с числовым программным управлением;
- изоляция циклов и контроль повторяемости движений;
- фасовочное и упаковочное оборудование.
«Олниса» занимается подбором промышленных энкодеров и другого оборудования автоматизации с учётом требований к разрешению, типу сигнала, способу подключения и условиям эксплуатации. Компания предоставляет технические консультации по выбору подходящей модели под конкретные задачи и обеспечивает оперативную доставку оборудования по всей стране. Такой подход помогает снижать сроки снабжения и обеспечивает своевременную интеграцию датчиков в механизмы управления.
Преимущества
Ниже обозначим основные преимущества модели HEDL-5540-I11:
- компактные габариты для ограниченных пространств монтажа;
- стабильное формирование цифровых импульсов;
- возможность определения направления вращения;
- устойчивость к вибрациям и механическим нагрузкам;
- совместимость со стандартными системами управления;
- простота подключения и монтажа;
- долговечность подшипникового узла;
- надежность работы в промышленных условиях.
Исходя из этого, инкрементальный энкодер HEDL-5540-I11 представляет собой надёжный промышленный датчик позиции и скорости вращения, сочетающий компактность и стабильность сигнала. Он предназначен для установки в приводных механизмах, автоматизированных линиях и сервоузлах, где требуется качественная обратная связь для управления движением. Надёжность и устойчивость к условиям эксплуатации обеспечивают стабильную работу оборудования на протяжении длительного срока.
