Промышленный энкодер для точной обратной связи: инкрементальный энкодер Eltra EH30M500Z5P6X3PR10

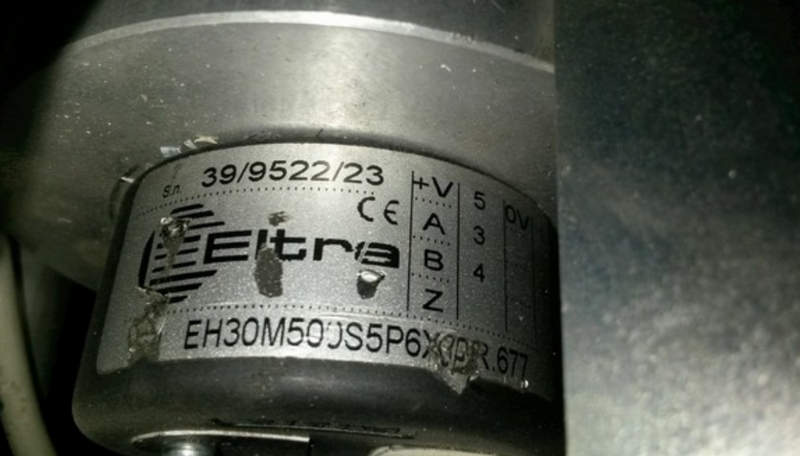

Инкрементальный энкодер EH30M500Z5P6X3PR10 от Eltra представляет собой промышленный датчик вращения, предназначенный для формирования цифрового импульсного сигнала, пропорционального угловому перемещению вала. Устройство разработано для эксплуатации в промышленных приводах, автоматизированных линиях и системах управления движением, где требуется стабильная обратная связь о положении и скорости вращения. Энкодер обеспечивает оптимальное сочетание компактных размеров, точности измерений и надёжности в рабочих условиях. Модель EH30M500Z5P6X3PR10 подходит для контроля скорости двигателей, синхронизации узлов, позиционирования механических частей и других задач, где требуется обеспечить корректную работу системы управления на основе данных обратной связи.
Технические характеристики
Ниже рассмотрим ключевые параметры энкодера EH30M500Z5P6X3PR10:
- тип устройства: инкрементальный вращательный энкодер;
- разрешение: 500 импульсов на оборот;
- формирование сигналов: каналы A и B со сдвигом фаз 90° и индексный импульс Z;
- выходной интерфейс: PNP/HTL или дифференциальный Line Driver в зависимости от исполнения;
- диаметр корпуса: серия EH30 — компактное исполнение;
- тип вала: сплошной вал;
- тип подключения: разъём P6X3PR10 с кабелем фиксированной длины;
- напряжение питания: промышленный диапазон постоянного тока;
- максимальная частота выходных импульсов: рассчитана на работу при умеренных и высоких скоростях вращения;
- степень защиты корпуса: соответствует промышленным требованиям;
- рабочий температурный диапазон: адаптирован для цеховых условий эксплуатации;
- устойчивость к механическим воздействиям и вибрациям: рассчитана на стандартные промышленные нагрузки;
- материал корпуса: устойчивый к повреждениям инженерный материал.
Особенности конструкции устройства
Энкодер EH30M500Z5P6X3PR10 разработан с акцентом на стабильное формирование импульсного сигнала при вращении вала. Основой устройства является механическая система с кодовым диском и оптическим или магнитным элементом считывания, который фиксирует прохождение отметок на диске и преобразует их во второй сигнал. Разрешение 500 импульсов на оборот обеспечивает достаточное для многих задач автоматизации разрешение данных, позволяя системе управления эффективно анализировать положение и скорость движения. Считывающая электроника формирует два канала A и B со сдвигом фаз 90°, что даёт возможность определять направление вращения, а индексный сигнал Z служит для точной привязки нулевой точки и калибровки системы при старте. Такой набор сигналов обеспечивает корректное взаимодействие с промышленными контроллерами, частотными преобразователями и серводрайверами. Корпус серии EH30 выполнен с компактными габаритами, что позволяет интегрировать энкодер в механизмы с ограниченным пространством установки. Фиксированное кабельное подключение через разъём P6X3PR10 упрощает монтаж и снижает количество дополнительных соединительных элементов в электрической цепи, что положительно влияет на надёжность и упрощает обслуживание. Конструкция учитывает устойчивость к вибрациям и механическим воздействиям, характерным для промышленных сред. Материалы корпуса и внутренняя компоновка рассчитаны на длительные циклы эксплуатации без существенного ухудшения характеристик формирования сигнала.
Области применения
Ключевыми направлениями использования энкодера являются:
- контроль скорости вращения двигателей;
- синхронизация узлов автоматизированных линий;
- приводы конвейеров и транспортёров;
- станки с числовым программным управлением;
- сервоузлы и исполнительные механизмы;
- измерительные и испытательные стенды;
- фасовочное и упаковочное оборудование;
- системы контроля циклов и оборотов;
- системы позиционирования в механических узлах.
«Олниса» осуществляет подбор энкодеров и других компонентов автоматизации с учётом необходимых параметров — разрешения, типа сигнала, способа подключения и условий эксплуатации. Компания предоставляет технические консультации, помогая сопоставить модель с задачами конкретного проекта, и обеспечивает оперативную доставку оборудования по всей стране. Такой подход позволяет ускорить внедрение решений и обеспечить стабильное снабжение производственных систем.
Преимущества
Ниже обозначим основные преимущества модели EH30M500Z5P6X3PR10:
- разрешение 500 импульсов на оборот;
- наличие индексного канала для точной привязки положения;
- стабильное формирование фазных сигналов;
- компактные габариты для ограниченных пространств монтажа;
- удобное кабельное подключение через разъём;
- устойчивость к вибрациям и механическим нагрузкам;
- совместимость с промышленными контроллерами;
- широкий диапазон промышленных приложений;
- надёжность при длительной непрерывной эксплуатации.
Исходя из этого, инкрементальный энкодер EH30M500Z5P6X3PR10 представляет собой промышленно ориентированное решение для задач контроля углового положения и скорости вращения. Он сочетает стабильность формирования сигнала, адаптацию к условиям производства и удобство интеграции в системы управления, что делает его эффективным элементом автоматизированных механизмов и приводных систем различного назначения.
