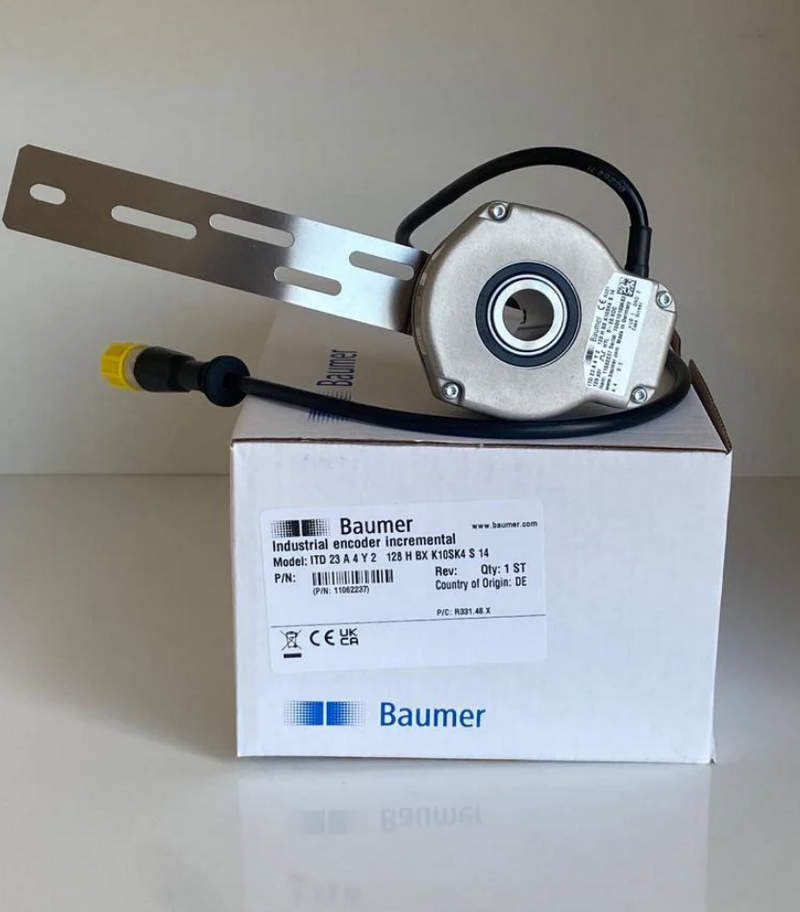

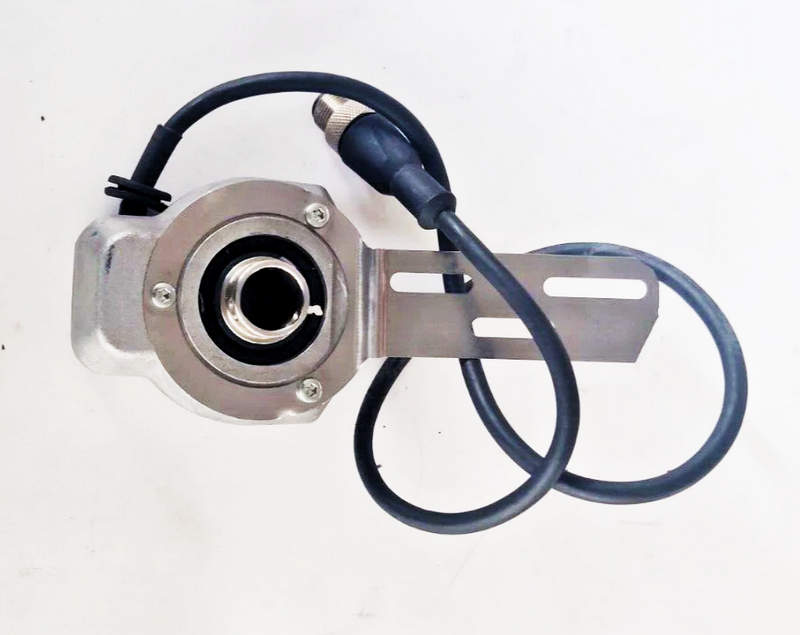

Прецизионный компакт-энкодер для точного контроля позиций: инкрементальный энкодер Baumer ITD 23 A 4 Y 2 128 H BX K10SK4 S 14

Инкрементальный энкодер ITD 23 A 4 Y 2 128 H BX K10SK4 S 14 от Baumer представляет собой промышленный датчик абсолютного позиционирования, ориентированный на задачи точного контроля углового положения валов в компактных приводах, сервосистемах и измерительных узлах. За счёт малого диаметра корпуса и высоких эксплуатационных характеристик он применим в механизмах с ограниченным пространством установки, где требуется стабильный импульсный сигнал с учётом направления вращения. Модель сочетает в себе надёжную конструкцию, устойчивость к механическим воздействиям и высокую повторяемость результатов измерений, что делает её подходящей для широкого спектра автоматизированных систем и механизмов.

Технические характеристики

Ниже рассмотрим ключевые параметры энкодера ITD 23 A 4 Y 2 128 H BX K10SK4 S 14:

• тип устройства: инкрементальный энкодер малого диаметра;
• разрешение: 128 импульсов на оборот;
• формирование выходных сигналов: каналы A и B с фазовым сдвигом 90°;
• наличие индексного сигнала: предусмотрено;
• тип выходного интерфейса: дифференциальный или push-pull в зависимости от исполнения;
• диаметр корпуса: 23 мм;
• конфигурация крепления: серия A с боковым монтажом;
• тип вала: сплошной вал;
• напряжение питания: промышленное стандартное DC;
• коммутация: разъём K10SK4;
• длина кабеля: S14 (предусмотрено исполнение с фиксированной длиной);
• степень защиты: промышленное исполнение;
• рабочий температурный диапазон: расширенный для производства;
• устойчивость к вибрациям и механическим нагрузкам: соответствует требованиям эксплуатации;
• материал корпуса: прочный металлопластик для защиты внутренних элементов.

Особенности конструкции устройства

Энкодер ITD 23 A 4 Y 2 128 H BX K10SK4 S 14 разработан как компактный промышленный датчик, обеспечивающий стабильное формирование импульсов при вращении вала даже в условиях механических нагрузок и вибраций. Основным элементом является оптическая или магнитная система формирования сигналов, которая обеспечивает точное определение фазовых переходов каналов A и B, а также выделение индексного сигнала Z для однозначного определения нулевой позиции. Компактный корпус диаметром 23 мм позволяет использовать энкодер в механизмах с ограниченным пространством установки на валу, при этом конструкция выдерживает эксплуатационные нагрузки, характерные для серийного промышленного оборудования. Разъёмное подключение через K10SK4 упрощает монтаж и обслуживание, а фиксированная длина кабеля S14 исключает неопределённость при прокладке и подключении в составе узла управления. Стабильность сигнала достигается за счёт оптимизированного считывающего механизма и качественной электроники, обеспечивающей чёткие фронты импульсов и минимальные искажения даже при высоких скоростях вращения. Дифференциальный интерфейс повышает помехозащищённость, что особенно важно при эксплуатации рядом с силовым оборудованием и приводами. Конструкция корпуса защищает внутренние компоненты от внешних воздействий, включая пыль и жидкие загрязнения, что повышает срок службы и надёжность устройства в длительных эксплуатационных циклах.

Области применения

Ключевыми направлениями использования энкодера являются:

• встроенные приводы с ограниченным пространством установки;
• сервоэлектроприводы и малые электродвигатели;
• прецизионные механизмы автоматизированных линий;
• небольшие станки и обрабатывающие агрегаты;
• системы управления позиционированием и синхронизацией;
• механизмы автоматической регулировки параметров;
• контроль оборотов валов в привода-узлах;
• испытательные стенды и измерительные модули;
• роботизированные конечные приводы и манипуляторы.

«Олниса» занимается подбором энкодеров и другого промышленного оборудования, учитывая требования по разрешению, типу сигнала, диаметру корпуса и условиям эксплуатации. Специалисты компании предоставляют технические консультации по выбору оптимальной модели с учётом конкретных задач и обеспечивают оперативную доставку оборудования по всей стране, что позволяет сократить сроки реализации проектов и обеспечить стабильное снабжение производственных линий.

Преимущества

Ниже обозначим основные преимущества модели ITD 23 A 4 Y 2 128 H BX K10SK4 S 14:

• компактные габариты для ограниченных пространств;
• чёткое формирование импульсных сигналов;
• высокая помехозащищённость при дифференциальном выходе;
• наличие индексного канала для точной нулевой позиции;
• прочность конструкции и устойчивость к вибрациям;
• удобное разъёмное подключение;
• широкий температурный диапазон работы;
• универсальность применения в различных автоматизированных системах;
• надёжность при длительных эксплуатационных циклах.

Исходя из этого, инкрементальный энкодер ITD 23 A 4 Y 2 128 H BX K10SK4 S 14 представляет собой надёжный промышленный датчик, сочетающий компактный размер с точностью формирования сигнала. Он подходит для применения в узлах с ограниченным пространством установки, обеспечивая стабильный контроль углового перемещения и скорости вращения. Прочная конструкция и адаптация к эксплуатационным условиям делают его эффективным элементом автоматизированных приводных систем и механизмов измерения движения.
