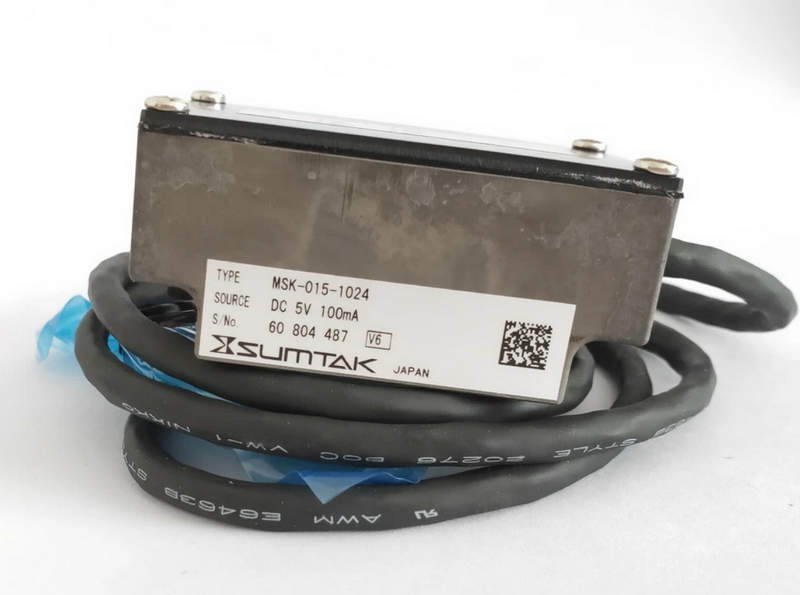

Sumtak MSK 015 1024 — стабильные сигналы и высокая повторяемость измерений

Инкрементальный энкодер Sumtak MSK 015 1024 предназначен для преобразования углового перемещения вала в последовательность электрических импульсов с высокой точностью дискретизации. Устройство применяется в системах позиционирования, приводной технике, станочном оборудовании и автоматизированных линиях, где требуется стабильный контроль скорости, направления вращения и относительного положения. Конструкция энкодера ориентирована на эксплуатацию в условиях промышленной среды: вибрации, пыль, перепады температуры, электромагнитные помехи. Модель MSK 015 1024 относится к классу инкрементальных оптических энкодеров с разрешением 1024 импульса на оборот, что обеспечивает высокую точность измерения углового перемещения при сравнительно компактных габаритах.

Принцип работы

В основе функционирования устройства лежит оптический метод считывания. На валу закреплён кодовый диск с равномерно нанесёнными прозрачными и непрозрачными секторами. При вращении диска свет от источника излучения проходит через прорези и попадает на фотоприёмники. В результате формируются импульсные сигналы. Принцип работы включает следующие этапы: излучение светодиода; модуляция светового потока кодовым диском; преобразование светового сигнала фотодиодами в электрический; формирование квадратурных импульсов; передача сигнала на внешнее оборудование. Энкодер формирует два основных выходных канала — A и B, сдвинутых по фазе на 90 электрических градусов; дополнительный канал Z используется для формирования нулевой метки один раз за оборот. Квадратурная схема позволяет определять направление вращения: при вращении по часовой стрелке сигнал канала A опережает канал B; при вращении против часовой стрелки — наоборот.

Основные технические характеристики

Перед анализом параметров следует обозначить ключевые технические показатели устройства:

• Разрешение: 1024 импульса на оборот; при использовании четырёхкратного счёта — до 4096 отсчётов на оборот;
• Тип выходного сигнала: инкрементальный, квадратурный;
• Количество каналов: A; B; Z;
• Напряжение питания: стандартные промышленные уровни постоянного тока;
• Тип выходного каскада: открытый коллектор; push-pull; line driver — в зависимости от исполнения;
• Максимальная частота выходного сигнала: определяется скоростью вращения и разрешением;
• Диаметр корпуса: компактное исполнение серии MSK;
• Тип вала: сплошной; возможен вариант с полым валом;
• Класс защиты: рассчитан на промышленную эксплуатацию;
• Рабочий температурный диапазон: расширенный промышленный.

При разрешении 1024 импульса на оборот достигается угловая дискретность 0,3515625 градуса на импульс; при четырёхкратном счёте — 0,087890625 градуса на отсчёт. Это обеспечивает высокую точность регулирования скорости и позиционирования в сервосистемах.

Конструктивные особенности

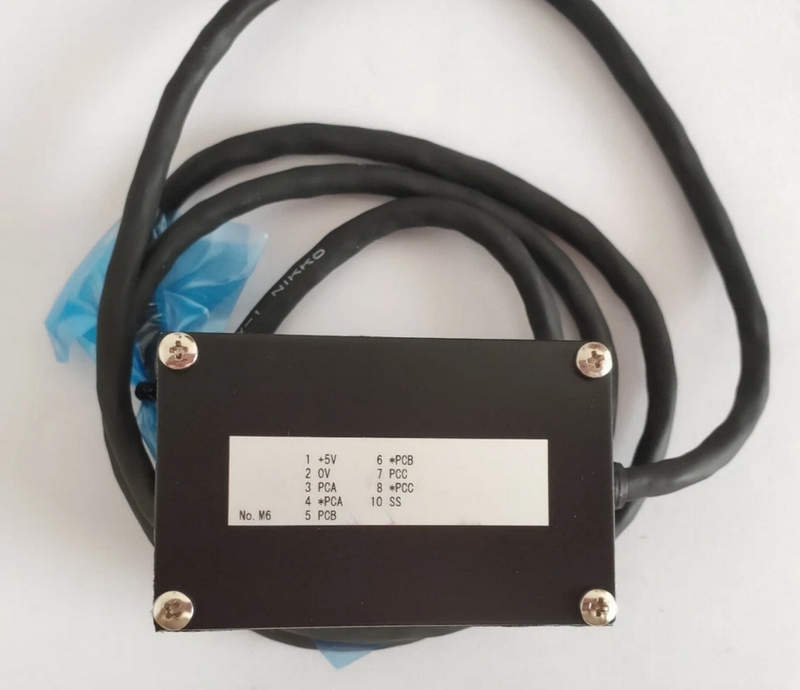

Корпус энкодера выполнен из металла с высокой устойчивостью к механическим воздействиям. Внутренние компоненты размещены таким образом, чтобы минимизировать влияние вибрации и биения вала. Подшипниковый узел рассчитан на длительную эксплуатацию при номинальной скорости вращения. К конструктивным особенностям относятся: прецизионный кодовый диск; оптическая система с компенсацией паразитных засветок; экранированная электроника; герметизация соединений; защита от переполюсовки питания; фильтрация помех. Кабельное подключение или разъёмное исполнение обеспечивает удобство интеграции в систему. Экранированный кабель снижает влияние электромагнитных наводок, что особенно важно при использовании частотных преобразователей.

Режимы работы

Энкодер поддерживает несколько режимов эксплуатации:

• Режим измерения скорости: анализ частоты импульсов каналов A и B;
• Режим определения направления вращения: анализ фазового сдвига;
• Режим относительного позиционирования: подсчёт импульсов от нулевой метки;
• Режим синхронизации: использование канала Z для калибровки положения;
• Режим высокоточного счёта: четырёхкратная обработка фронтов сигналов.

В системах управления приводами сигналы энкодера используются для реализации замкнутого контура регулирования: сравнение заданного и фактического положения; корректировка скорости; компенсация нагрузки; стабилизация движения.

Области применения

Перед перечислением сфер использования следует отметить универсальность устройства:

• Сервоприводы и шаговые системы;
• Станки с числовым программным управлением;
• Упаковочные машины;
• Конвейерные линии;
• Робототехнические комплексы;
• Печатное оборудование;
• Лифтовые механизмы;
• Измерительные стенды.

Энкодер используется везде, где требуется точная обратная связь по положению и скорости вращения.

Преимущества модели

Ключевые преимущества Sumtak MSK 015 1024 заключаются в следующем:

• Высокое разрешение при компактных размерах;
• Стабильность выходных сигналов;
• Надёжность оптической системы;
• Устойчивость к промышленным условиям эксплуатации;
• Гибкость вариантов подключения;
• Совместимость с большинством контроллеров и приводов.

Дополнительным достоинством является возможность масштабирования системы путём изменения алгоритмов обработки импульсов без замены самого датчика.

В целом, энкодер Sumtak MSK 015 1024 представляет собой высокоточный инкрементальный датчик углового перемещения, предназначенный для интеграции в системы автоматического управления. Принцип оптического считывания обеспечивает стабильность и точность формирования импульсов; квадратурная схема позволяет определять направление вращения; наличие нулевой метки упрощает синхронизацию и калибровку. Комплекс конструктивных и электрических характеристик делает устройство универсальным решением для задач промышленной автоматизации, где критически важны точность, надёжность и устойчивость к внешним воздействиям.
