Sanyo PA035-017BC011: эффективное решение для систем управления движением

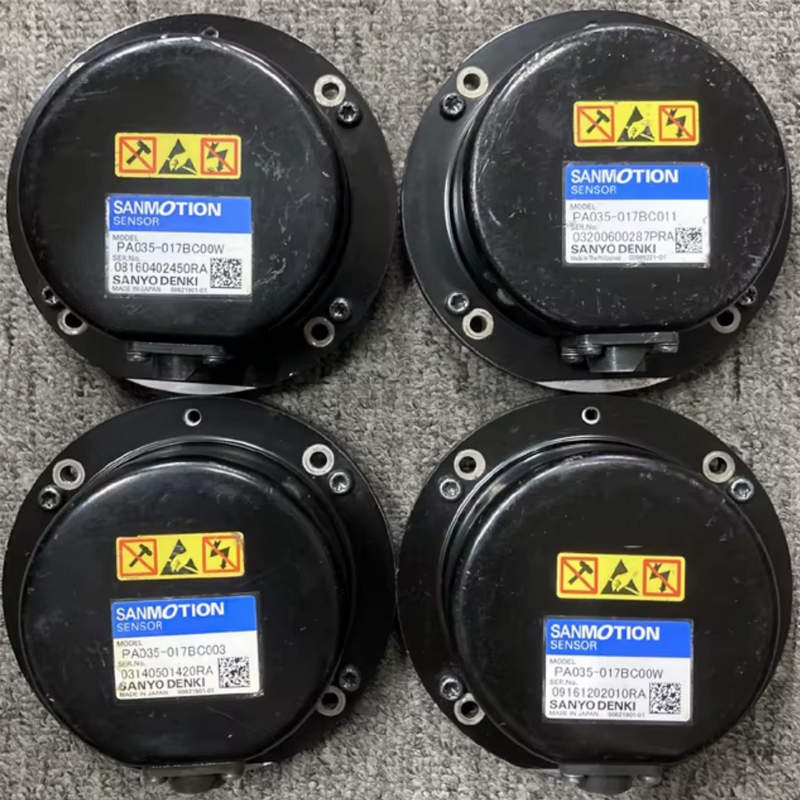

Энкодер Sanyo PA035-017BC011 представляет собой промышленный датчик углового положения, предназначенный для преобразования механического вращения в электрический сигнал, пригодный для обработки системами управления. Подобные устройства применяются в сервоприводах, станках с ЧПУ, упаковочном оборудовании, робототехнике и транспортных механизмах. Модель данного типа ориентирована на точную фиксацию углового перемещения вала, стабильную работу при высоких скоростях вращения и интеграцию в контуры обратной связи.
Конструктивное исполнение и базовые характеристики
Типовые характеристики энкодера данного класса включают:
- Тип датчика: инкрементальный оптический энкодер;
- Принцип считывания: фотоэлектрический;
- Разрешение: задаётся числом импульсов на оборот, например 1000–5000 PPR;
- Выходные сигналы: каналы A и B со сдвигом фаз 90; индексный канал Z для определения нулевой позиции;
- Тип выходного каскада: TTL либо line driver;
- Напряжение питания: 5 В DC либо 12–24 В DC;
- Максимальная частота выходного сигнала: до нескольких сотен килогерц;
- Диаметр вала: стандартные исполнения 6 мм, 8 мм либо полый вал;
- Способ крепления: фланцевое исполнение;
- Степень защиты корпуса: IP50–IP65;
- Диапазон рабочих температур: от –10 до +70 C.

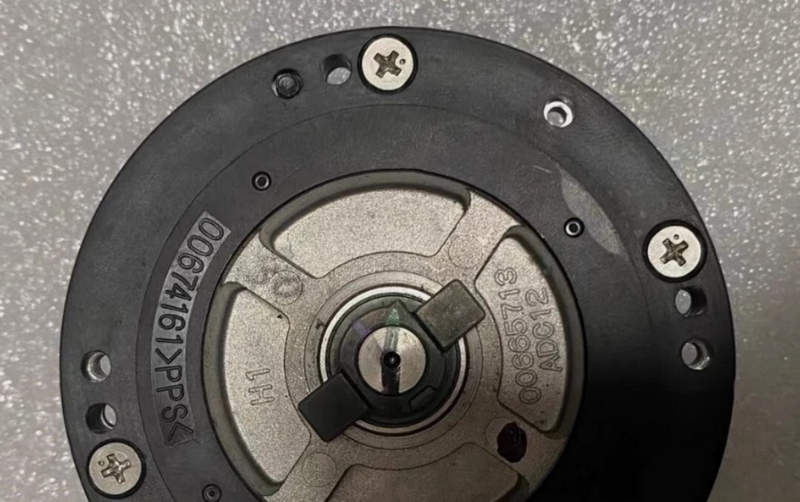

Корпус энкодера изготавливается из алюминиевого сплава или промышленного композитного материала. Внутри размещаются кодовый диск, светодиодный источник излучения, фотоприёмники, формирователь сигнала и плата электроники.
Принцип работы
Работа энкодера основана на фотоэлектрическом методе преобразования. На валу закреплён прозрачный диск с нанесённой шкалой чередующихся прозрачных и непрозрачных сегментов. При вращении вала диск проходит через оптическую систему.
- Источник света: светодиод;
- Оптическая маска: формирует узкий световой поток;
- Кодовый диск: модулирует поток света при вращении;
- Фотодиоды: регистрируют прерывания светового сигнала;
- Формирователь импульсов: преобразует аналоговый сигнал в прямоугольные импульсы.
В результате вращения формируются два сигнала — A и B — с фазовым сдвигом 90. По последовательности фронтов определяется направление вращения; по количеству импульсов — угол поворота; по частоте — скорость вращения. Наличие индексного импульса Z позволяет фиксировать точку отсчёта за один оборот.
Режимы работы
Энкодер функционирует в нескольких режимах, определяемых системой управления:
- Режим подсчёта импульсов: используется для определения абсолютного углового перемещения;
- Режим измерения скорости: частота импульсов анализируется контроллером;
- Квадратурный режим: анализ каналов A и B для определения направления;
- Режим синхронизации: использование канала Z для привязки к базовой позиции;
- Высокоскоростной режим: работа при максимальной частоте вращения без потери импульсов.
Стабильность работы зависит от качества питания, длины кабеля, экранирования и уровня электромагнитных помех.
Электрические параметры и интерфейсы
Для корректной интеграции в систему необходимо учитывать электрические характеристики:
- Напряжение питания: стабилизированное, с допустимым отклонением ±5–10 %;
- Потребляемый ток: до 100–200 мА;
- Уровень логического сигнала: TTL 0–5 В либо дифференциальный RS-422;
- Максимальная длина кабеля: до 100 м при использовании line driver;
- Защита выходов: от короткого замыкания;
- Изоляция: базовая гальваническая развязка отсутствует, требуется внешняя защита.
Дифференциальный интерфейс обеспечивает повышенную помехоустойчивость; однотактный TTL чувствителен к наводкам и рекомендуется для коротких линий.
Механические и динамические характеристики
Ключевые механические параметры определяют срок службы и надёжность:
- Максимальная скорость вращения: до 6000–10000 об/мин;
- Радиальная нагрузка на вал: ограниченная, не более 30–50 Н;
- Осевое усилие: не более 10–20 Н;
- Момент инерции ротора: минимизирован для динамичных приводов;
- Ресурс подшипников: до десятков тысяч часов;
- Виброустойчивость: до 10–20 g;
- Ударная стойкость: кратковременные нагрузки до 50 g.
Превышение допустимых механических нагрузок приводит к износу подшипников, биению диска и снижению точности.
Точность компонентов
Точностные характеристики включают:
- Погрешность деления диска: минимальная, в пределах долей градуса;
- Джиттер сигнала: обусловлен электронной схемой;
- Фазовая асимметрия каналов: не более нескольких электрических градусов;
- Температурный дрейф: незначительный в рабочем диапазоне;
- Повторяемость импульсов: высокая при стабильном питании.
Фактическая точность системы определяется не только энкодером, но и разрешением счётчика, алгоритмами фильтрации и качеством монтажа.
Области применения
Энкодер Sanyo PA035-017BC011 применяется в различных отраслях:
- Сервоприводы промышленного оборудования;
- Станки с числовым программным управлением;
- Роботизированные манипуляторы;
- Конвейерные линии;
- Упаковочные машины;
- Текстильное и печатное оборудование;
- Системы автоматического позиционирования.
Использование в контуре обратной связи обеспечивает точное управление скоростью и положением исполнительного механизма.
Особенности эксплуатации
Для обеспечения долговременной работы необходимо соблюдать требования:
- Использование гибкой муфты для компенсации несоосности;
- Защита от попадания пыли и влаги;
- Корректное экранирование сигнального кабеля;
- Стабилизированное питание без пульсаций;
- Избежание ударных нагрузок при монтаже;
- Контроль температурного режима.
При правильной эксплуатации энкодер обеспечивает стабильную работу и высокую повторяемость измерений.
В целом, энкодер Sanyo PA035-017BC011 является типичным представителем промышленного инкрементального оптического датчика положения. Его конструкция основана на фотоэлектрическом принципе; выходные сигналы формируются в квадратурном формате; устройство поддерживает режимы измерения скорости и положения; механическая часть рассчитана на длительную эксплуатацию при умеренных нагрузках. Комплексное понимание характеристик, режимов работы и ограничений позволяет корректно применять данный энкодер в системах автоматизации различной сложности.
