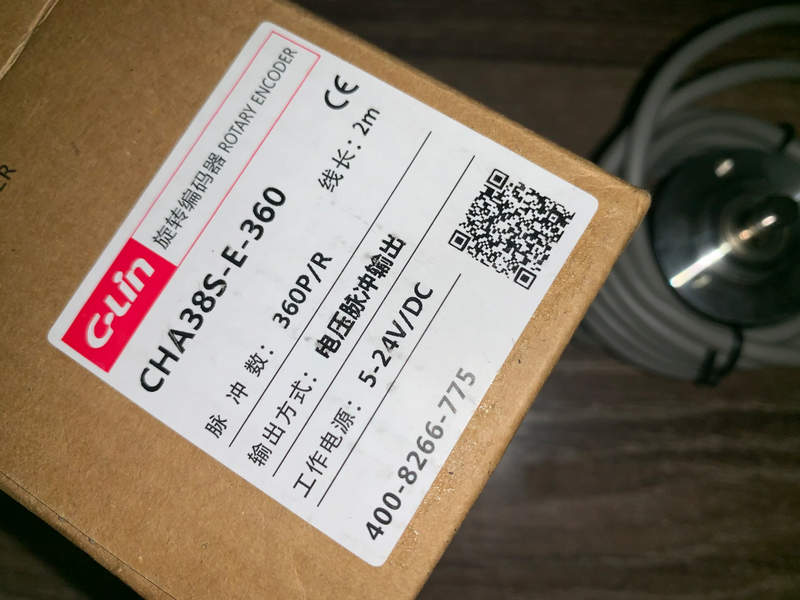

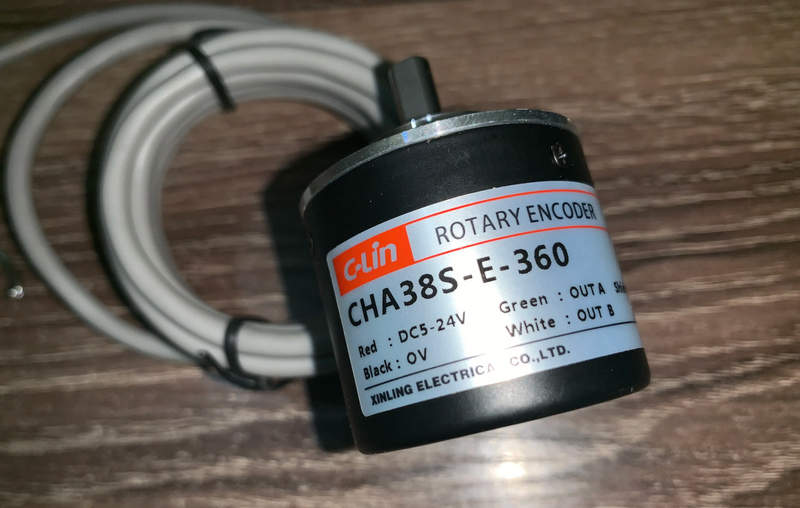

Компактный промышленный измеритель угла: инкрементальный энкодер C-Lin CHA38S-E-360
Инкрементальный энкодер CHA38S-E-360 — промышленный датчик углового перемещения, предназначенный для контроля положения и скорости вращения валов в механизмах с умеренными требованиями к разрешению. Благодаря простоте конструкции, компактному корпусу и стабильному формированию импульсного сигнала данная модель применяется в автоматизированных системах, приводах, конвейерных модулях и приборах контроля движения. Энкодер CHA38S-E-360 сочетает в себе удобство монтажа и надёжность эксплуатации, предлагая оптимальный баланс между стоимостью, размерами и функциональностью. Он подходит для прикладных задач, где требуется фиксировать угол поворота с шагом 360 импульсов за полный оборот.
Технические характеристики
Ниже рассмотрим основные параметры модели CHA38S-E-360:
- тип устройства: инкрементальный энкодер с механическим или оптическим считыванием;
- разрешение: 360 импульсов на оборот;
- формирование сигналов: два канала A и B со сдвигом фаз 90°;
- тип выходного сигнала: стандартные TTL/HTL импульсы;
- диаметр корпуса: серия 38 мм — компактное исполнение;
- тип вала: сплошной вал стандартного диаметра;
- напряжение питания: промышленный стандарт постоянного тока (обычно 5–24 В DC);
- максимальная частота выходных импульсов: рассчитана на умеренные скорости вращения;
- степень защиты: корпусное исполнение с базовой защитой от загрязнений;
- температурный диапазон эксплуатации: промышленный диапазон;
- тип подключения: кабель или разъёмное исполнение;
- материал корпуса: устойчивый к механическим воздействиям инженерный пластик или металл;
- установка: стандартное фланцевое крепление для простоты монтажа;
- устойчивость к вибрации и механическим нагрузкам: адаптирована к промышленным условиям.
Особенности конструкции устройства
Энкодер CHA38S-E-360 разработан как компактный и универсальный датчик, обеспечивающий формирование 360 импульсов на оборот при вращении вала. Считывающий механизм реализован с использованием либо оптической, либо магнитной технологии формирования сигналов: оптические датчики обеспечивают высокую точность и стабильность при умеренных скоростях вращения, а магнитные версии — повышенную устойчивость к загрязнениям и вибрациям. Корпус диаметром 38 мм облегчает интеграцию устройства в механизмы с ограниченным пространством монтажа. Конструкция предусматривает стандартные размеры фланца и крепёжных отверстий, что упрощает установку на валы приводов, редукторов или других узлов. Простота конструкции сочетается с надёжностью: выбранные материалы корпуса обеспечивают устойчивость к механическим воздействиям, а подшипниковый узел рассчитан на длительный срок службы при умеренных скоростях вращения. Питание и выходные сигналы адаптированы к стандартным интерфейсам управления, что позволяет легко интегрировать энкодер в схему управления приводами, ПЛК, счётчиками оборотов или контроллерами скорости. Фазовый сдвиг 90° между каналами обеспечивает возможность определения направления вращения, а стабильная амплитуда сигналов облегчает их обработку контроллером.
Области применения
Ключевыми направлениями использования энкодера являются:
- контроль угловой позиции валов приводов;
- измерение оборотов в малых и средних механизмах;
- автоматизированные конвейерные линии;
- приводы упаковочного и фасовочного оборудования;
- системы синхронизации движения узлов;
- приборы учёта циклов и оборотов;
- простые серво- и шаговые приводы;
- контроль вращения насосов и вентиляторов.
«Олниса» осуществляет подбор энкодеров и датчиков вращения с учётом требований к разрешению, типу выходного сигнала, диаметру корпуса и условиям эксплуатации. Специалисты компании предоставляют технические консультации для сопоставления параметров устройств с задачами конкретных узлов и обеспечивают оперативную доставку оборудования по всей стране. Такой подход позволяет обеспечить своевременное снабжение механических систем и снизить риски несоответствия оборудования требованиям проекта.
Преимущества
Ниже обозначим ключевые преимущества модели CHA38S-E-360:
- компактный размер корпуса 38 мм;
- разрешение 360 импульсов на оборот;
- стабильное формирование фазных сигналов;
- определение направления вращения;
- простота монтажа на стандартное крепление;
- устойчивость к механическим воздействиям;
- совместимость с промышленными контроллерами;
- универсальность применения в приводах и механизмах;
- доступность по соотношению цена/функциональность.
Исходя из этого, инкрементальный энкодер CHA38S-E-360 представляет собой эффективное решение для задач контроля положения и скорости вращения в компактных и средних приводах. Он сочетает в себе простоту конструкции, стабильность формирования импульсного сигнала и удобство интеграции в систему управления. Надёжность устройства и адаптация к промышленным условиям делают его подходящим выбором для широкого спектра автоматизированных приложений.
