Точная синхронизация шпинделя и подачи: энкодер шпинделя FANUC A20B-2200-0750

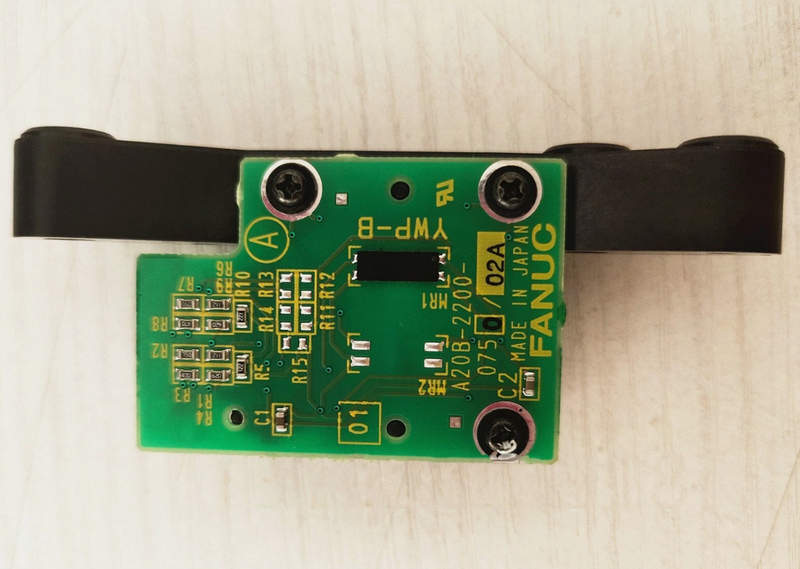

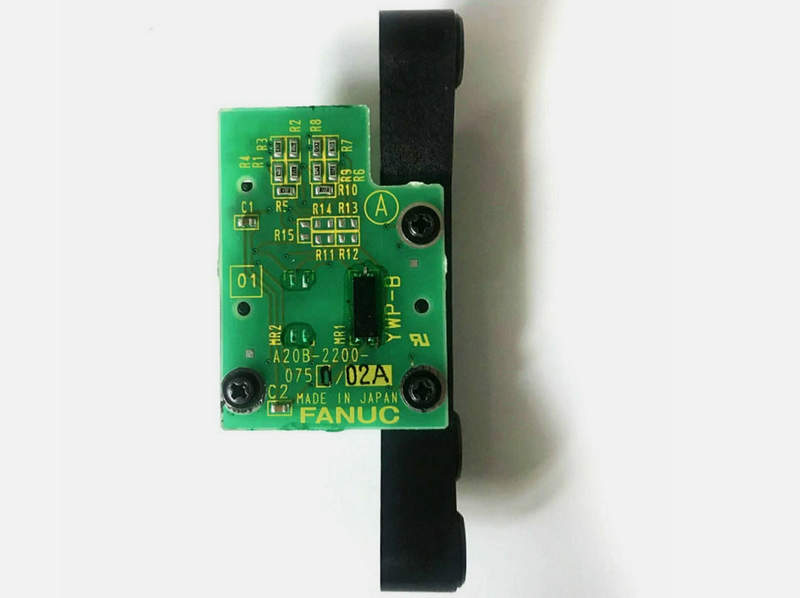

Энкодер шпинделя FANUC A20B-2200-0750 относится к специализированным инкрементальным датчикам, которые работают непосредственно в контуре управления шпинделем станка с ЧПУ. Его задача: формировать точный импульсный сигнал, по которому система ЧПУ отслеживает фактическую скорость и положение шпинделя, выстраивает синхронную подачу, обеспечивает резьбонарезание, ориентацию шпинделя и повторяемость технологических операций. Конструкция этого энкодера изначально рассчитана на работу именно в экосистеме приводов и контроллеров FANUC, поэтому по электрическим параметрам, типу сигналов и механическому исполнению он полностью согласован со штатными шпиндельными модулями. Это делает A20B-2200-0750 не просто датчиком, а частью единого комплекса «привод — шпиндель — энкодер — ЧПУ».

Технические характеристики

Ниже рассмотрим основные технические особенности энкодера A20B-2200-0750:

• тип устройства: шпиндельный инкрементальный энкодер для систем FANUC;
• рабочий принцип: магнитное считывание (магнитная дорожка, устойчивая к загрязнениям);
• тип сигнала: инкрементальный, импульсные каналы для измерения скорости и положения;
• выходной каскад: комплементарный push-pull с дифференциальными линиями;
• назначение: датчик скорости и позиции шпинделя в приводах FANUC;
• механический интерфейс: монтаж в зоне шпинделя на штатное посадочное место;
• интерфейс подключения: специализированный внутренний кабель/шлейф, согласованный с платами FANUC;
• область применения по напряжению: питание и уровни сигналов под приводы и платы ЧПУ FANUC;
• класс изделия: оригинальный OEM-узел, рассчитанный как штатная запасная часть для станков с ЧПУ.

Особенности конструкции устройства

Конструктивно энкодер A20B-2200-0750 оформлен как компактный, жёстко закрепляемый модуль шпинделя, который должен надёжно работать при высоких скоростях вращения, вибрации, тепловых нагрузках и наличии смазочных материалов в зоне установки. Магнитный принцип считывания делает его менее чувствительным к пыли, масляному туману и мелким частицам, чем классические оптические энкодеры, что особенно важно для реальных условий станочного цеха. Механическая часть корпуса и посадочных элементов продумана таким образом, чтобы исключить проворот, смещение или перекос относительно вала шпинделя. Это позволяет сохранять точность сигнала на протяжении длительного срока службы даже при частых циклах разгона и торможения. Электрическая часть построена на комплементарном push-pull-выходе: формируются чёткие, симметричные импульсы, хорошо согласованные по уровню с входами шпиндельных плат и ЧПУ FANUC. Дифференциальная передача сигналов по внутреннему кабелю снижает влияние помех, которые неизбежно присутствуют рядом с силовыми приводами и высокочастотными преобразователями. Большое внимание уделено совместимости: энкодер проектируется как «родной» элемент системы, поэтому тип разъёмов, распиновка, длина и конфигурация штатного кабеля, а также форма посадочных деталей подобраны так, чтобы замена старого узла на новый проходила максимально быстро и без доработки проводки или механики.

Области применения

Ниже обозначим типичные области использования энкодера шпинделя FANUC A20B-2200-0750:

• токарные и фрезерные станки с ЧПУ с приводом шпинделя FANUC;
• обрабатывающие центры, работающие на высоких скоростях;
• узлы резьбонарезания с жёсткой синхронизацией шпинделя и подачи;
• многошпиндельные агрегаты и специализированные станки;
• станки, где требуется ориентация шпинделя при смене инструмента;
• модернизация и ремонт оборудования с заменой штатного шпиндельного энкодера;
• испытательные стенды для настройки и диагностики шпиндельных приводов.

«Олниса» помогает подобрать энкодеры шпинделя и другие элементы систем ЧПУ с учётом конкретной модельной линейки FANUC, типа шпиндельного привода и требуемой точности. Специалисты компании анализируют параметры существующего оборудования, подбирают совместимые по электрическому и механическому интерфейсу решения и дают технические консультации по выбору оптимального артикула для замены или ремонта. Помимо подбора, «Олниса» обеспечивает оперативную доставку энкодеров и сопутствующих компонентов по всей стране.

Преимущества

Ниже рассмотрим основные преимущества энкодера A20B-2200-0750:

• полная совместимость с приводами и системами ЧПУ FANUC;
• магнитный принцип считывания, устойчивый к загрязнениям в зоне шпинделя;
• дифференциальный push-pull-выход с высокой помехоустойчивостью;
• расчёт на работу при высоких оборотах и вибрациях;
• точный контроль скорости и положения шпинделя для режимов резьбонарезания и синхронной подачи;
• конструктивная надёжность и продуманное посадочное исполнение;
• наличие штатных внутренних кабелей и удобство монтажа;
• возможность использовать как оригинальную запасную часть для быстрого ремонта.

Исходя из этого, энкодер шпинделя FANUC A20B-2200-0750 — это специализированный инкрементальный датчик, изначально рассчитанный на работу в составе приводной системы FANUC. Магнитная система считывания, помехоустойчивый выходной каскад и полная совместимость с «родной» электроникой обеспечивают точный и стабильный контроль скорости и положения шпинделя.
