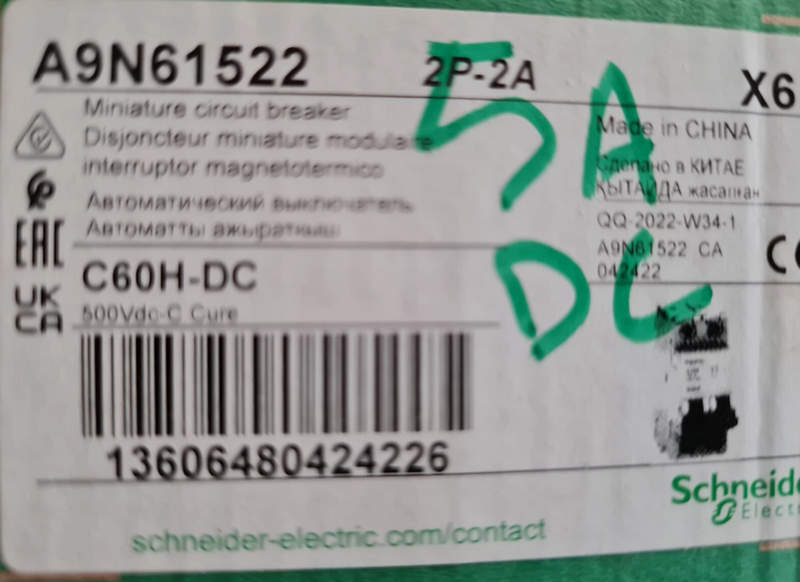

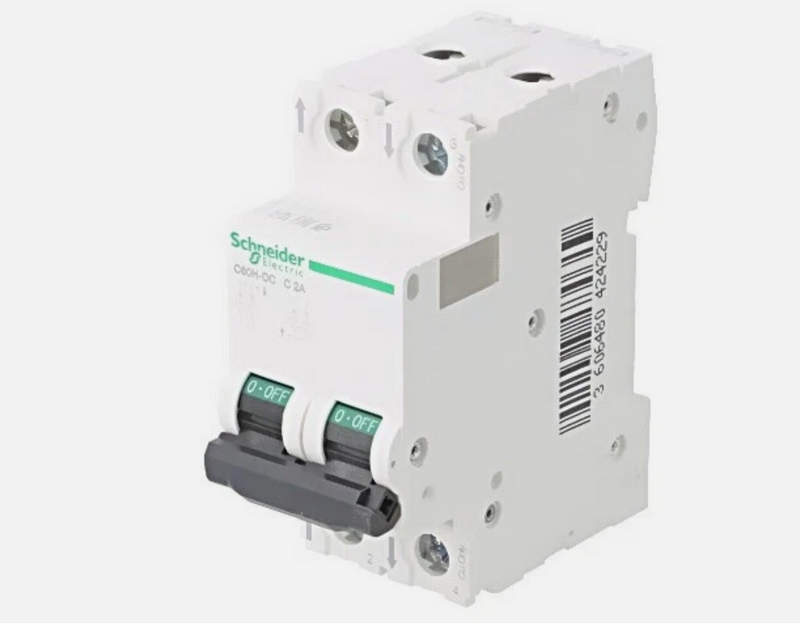

Выключатель Schneider Electric A9N61522 как основа стабильной и безопасной работы электроустановок
Выключатели занимают центральное место в системах низковольтного распределения электроэнергии, обеспечивая защиту оборудования, кабельных линий и конечных потребителей от последствий коротких замыканий, перегрузок и иных аварийных ситуаций. Среди широкого ассортимента устройств, производимых компанией Schneider Electric, модель A9N61522 выделяется сочетанием высокой надежности, точности срабатывания и удобства монтажа. Этот выключатель входит в серию Acti 9 и предназначен для применения в жилых, коммерческих и промышленных объектах.
Технические характеристики
Ниже перечислены ключевые параметры Schneider Electric A9N61522:
- Номинальный ток: 2 А;
- Номинальное рабочее напряжение: 230/400 В переменного тока, 50/60 Гц;
- Количество полюсов: 1P (однополюсный);
- Характеристика отключения: тип C;
- Номинальная отключающая способность: 6000 А по EN/IEC 60898-1;
- Класс ограничения энергии: 3;
- Механическая износостойкость: не менее 20000 циклов включения/отключения;
- Электрическая износостойкость: до 10000 циклов;
- Степень защиты корпуса: IP20 (при установке в распределительном щите — IP40);
- Тип подключения: винтовой зажим с клеммой под провод до 25 мм2;
- Рабочая температура: от -25 C до +60 C;
- Габаритная ширина: 1 модуль (18 мм по стандарту DIN);
- Совместимость с аксессуарами: дополнительные контакты, расцепители, блоки дистанционного управления.
Особенности конструкции устройства
Schneider Electric A9N61522 спроектирован с учетом требований по безопасности, удобству эксплуатации и надежности в условиях реальной эксплуатации. Конструкция включает в себя прочный пластиковый корпус, устойчивый к механическим воздействиям и воспламенению. Внутри корпуса располагается электромагнитный расцепитель, тепловой расцепитель, а также дугогасительная камера. Контактная система состоит из подвижных и неподвижных контактов из токопроводящего материала с высокой устойчивостью к электрической дуге. При размыкании под нагрузкой, дуга направляется в специальную дугогасительную камеру, состоящую из ряда металлических пластин, разделяющих и охлаждающих дугу, что обеспечивает быстрое её затухание. Механизм включения и отключения привода выполнен с фиксацией положения рукоятки, а также с возможностью пломбировки или блокировки при помощи навесного замка для предотвращения несанкционированного доступа. Конструкция A9N61522 полностью соответствует требованиям стандартов IEC 60898-1 и гарантирует высокую степень селективности и отказоустойчивости при работе в различных электрических сетях.
Принцип действия и режимы работы
Принцип работы Schneider Electric A9N61522 основан на контроле протекающего через него тока и автоматическом отключении цепи при нарушении допустимых режимов. Рабочие режимы можно условно разделить на следующие категории:
- Нормальный режим: при прохождении тока в пределах номинала (2 А) устройство остается во включенном состоянии, не вмешиваясь в работу цепи;
- Режим перегрузки: при повышении тока выше номинального значения, но в пределах диапазона срабатывания теплового расцепителя (обычно от 1,13 до 1,45 In), происходит постепенный нагрев биметаллической пластины. При продолжительном воздействии такого тока, тепловой расцепитель инициирует отключение цепи через установленное время;
- Режим короткого замыкания: при резком увеличении тока до значений в несколько раз превышающих номинал (в зависимости от характеристической кривой типа C — от 5 до 10 In), срабатывает электромагнитный расцепитель. Он размыкает контакты мгновенно, в течение миллисекунд, предотвращая опасные последствия;
- Режим ручного управления: пользователь может вручную отключать или включать цепь с помощью клавиши на передней панели. Возможна также интеграция с дополнительными приводами дистанционного отключения;
- Режим совместной работы с другими устройствами: предусмотрена установка дополнительных контактов сигнализации, расцепителей по напряжению, расцепителей минимального или максимального тока, что расширяет функциональность и интеграцию в автоматизированные системы.
Таким образом, Schneider Electric A9N61522 способен эффективно защищать однофазные участки сети от основных видов нарушений, автоматически или вручную отключая питание при достижении критических параметров.
Области применения
Благодаря своим техническим и конструктивным особенностям, Schneider Electric A9N61522 нашёл широкое применение в различных отраслях. Основные сферы использования включают:
- Распределительные щиты жилых зданий;
- Коммерческие объекты: магазины, офисы, административные здания;
- Электрощиты управления системами вентиляции, освещения, автоматизации;
- Малые распределительные пункты в промышленности;
- Оборудование АСУ ТП и инженерной инфраструктуры;
- Системы автоматического ввода резерва и управления нагрузками;
- Объекты со стандартным уровнем тока потребления и требованием к высокой селективности.
В целом, Schneider Electric A9N61522 представляет собой современное и надёжное решение для защиты однофазных цепей в бытовых и коммерческих системах электроснабжения. Он сочетает в себе продуманную конструкцию, точный алгоритм срабатывания, высокую отключающую способность и совместимость с аксессуарами, что делает его универсальным компонентом в распределительных щитах различного назначения. Благодаря компании Олниса, которая предлагает поддержку и быструю доставку, внедрение данного оборудования в инфраструктуру объектов становится быстрым, простым и выгодным решением для проектировщиков, монтажников и конечных пользователей.
